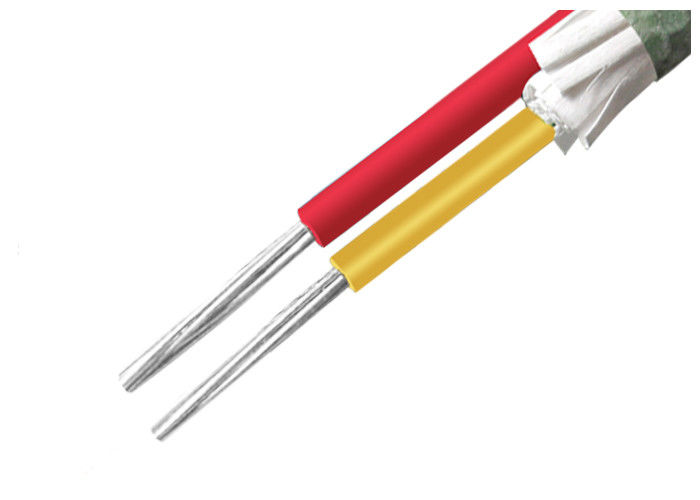

35 vierkante mm stijve gestrande geleiderkabel XLPE geïsoleerde aangepaste NA2XY
Toepassingen: XLPE geïsoleerde kabel wordt gebruikt als stroomdistributie- en transmissielijn bij een nominale spanning van 0,6/1KV.
Bouw:
| Geleider |
Aluminiumgeleider volgens IEC 60228, Klasse 2 |
| Ronde of gevormde geleider |
| Isolatie |
XLPE (Cross-Linked Polyethyleen) met een vermogen van 90 ℃, veel kleuren optioneel |
| Metallic scherm optioneel |
Kopertape of koperdraden vlechten optioneel |
| Schede |
PVC of FR-PVC type ST2 conform IEC 60502, zwart of rood of maatwerk |
Besteladvies
Nominale spanning
Toepassingsnorm: IEC/BS/UL/GB
Aantal kernen
Grootte en constructie van geleider
Type isolatie
Gepantserd of ongepantserd. Indien pantser: het type en materiaal van het pantser
De vereiste van schede
Kabellengte en verpakkingsvereiste
Andere vereiste
Technische gegevens:Nominale spanning: 0,6/1 kV laagspanning
Maximale geleidertemperatuur: onder normale (90℃), noodgevallen (130℃) of kortsluiting, niet meer dan 5 s (250℃).
Min. Omgevingstemp. 0 OC, na installatie en alleen als de kabel zich in een vaste positie bevindt
Min. Buigradius: 20 x kabel buitendiameter voor enkele kern zonder pantsering
15 x kabel buitendiameter voor meeraderig zonder pantsering
15 x kabel buitendiameter voor enkele kern met pantsering
12 x kabel buitendiameter voor meeraderig met pantsering
Normen:Internationaal: IEC 60502, IEC 60228, (IEC 60332-3 alleen voor FR-type)
China: GB/T 12706, (GB/T 18380-3 alleen voor FR-type)
Andere normen zoals BS, DIN, VDE en ICEA op aanvraag
Installatie
1. De installatietemperatuur mag niet hoger zijn dan 20℃. Als de omgevingstemperatuur lager is dan 0℃, moet de kabel worden voorverwarmd.
2. De buigradius van de kabel mag niet minder dan 8 keer zijn.
3. Na installatie moet de kabel gedurende 15 minuten een spanningstest ondergaan. 3,5 kv gelijkstroom
Technische parameter:
| Nom. Dwarsdoorsnede van de geleider |
Isolatiedikte |
Schede dikte |
Ongeveer. O.D |
Ongeveer. Gewicht |
Max. DC-weerstand van geleider (20 ℃) |
Spanning AC testen |
Huidige beoordeling |
| mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
kV/5min |
In lucht (A) |
In grond(A) |
| 1×35 |
0,9 |
1.5 |
12 |
207 |
0,868 |
3.5 |
140 |
150 |
| 3×35 |
0,9 |
2.0 |
23 |
600 |
0,868 |
3.5 |
110 |
120 |
| 4×35 |
0,9 |
2.0 |
25 |
686 |
0,868 |
3.5 |
110 |
120 |
| 3×35+1×16 |
0,9 |
2.0 |
24 |
615 |
0,868 |
3.5 |
110 |
120 |
Verpakking en verzending:Wij zijn in staat om te voldoen aan de strengste leveringsschema's per inkooporder. Het halen van de deadline heeft altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen aan de algehele projectvertraging en kostenoverschrijdingen.
Kabel wordt geleverd in houten haspels, golfkartonnen dozen en op rollen. Kabeluiteinden zijn afgedicht met BOPP zelfklevende tape en niet-hygroscopische afsluitdoppen om de kabeluiteinden tegen vocht te beschermen. De vereiste markering moet worden afgedrukt met weerbestendig materiaal op de buitenkant van de trommel, afhankelijk van de eisen van de klant.
