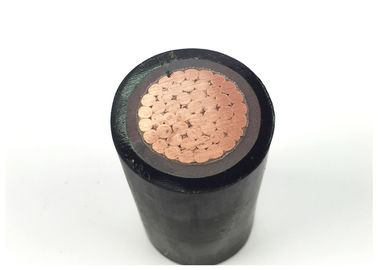

YJVR 50 Sq Elektrokabel van mm XLPE, Gepantserde en Unarmoured-Kabel 600V 1000V
Toepassingen: De XLPE Geïsoleerde Kabel wordt gebruikt als machtsdistributie en transmissielijn bij nominale spanning 0.6/1KV.
Bouw:
| Leider | Koperen geleider vanaf CEI 60228, Klasse 2 |
| Cirkel of Gevormde leider | |
| Flexibele facultatieve leider (klasse 5). | |
| Isolatie | XLPE (Cross-Linked Polyethyleen) geschat bij 90℃, velen facultatieve kleur |
| Het metaal facultatieve Scherm | Koperband of koperdraden facultatief vlechten |
| Schede | Pvc of Fr-pvc type ST2 aan CEI 60502, zwarte of rood of aanpassing |
XLPE of Cross-linked polyethyleen zijn een thermoset isolatiemateriaal. Het Crosslinking van polymeren is een proces dat de moleculaire structuur van de polymeerkettingen verandert zodat zij meer strak samengebonden zijn en dit het crosslinking wordt gedaan of door chemische middelen of fysieke middelen. Het chemische crosslinking impliceert de toevoeging van chemische producten of initiatiefnemers zoals silaan of peroxyde om vrije basissen te produceren die het crosslinking vormen. Het fysieke crosslinking impliceert het onderwerpen van het polymeer aan een hoge energiebron zoals high-energy elektron of microgolfstraling.
Fysieke en Elektrokenmerken
| No.cores x | Isolatie dikte |
Schede | Buitenø | gewicht | Huidige classificaties in lucht 30℃ | Huidige classificaties begraven 20℃ | |
| dwars-seconde. | dikte | ong. | ong. | ||||
| Nominaal | |||||||
| Fase | Neutraal | waarde | |||||
| mm ² | mm | mm | mm | mm | kg/km | A | A |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 | 164 |
| 3×50+1×25 | 1 | 0,9 | 1.8 | 27.7 | 1951 | 173 | 198 |
| 3×70+1×35 | 1.1 | 0,9 | 1.9 | 31.9 | 2662 | 222 | 246 |
| 3×95+1×50 | 1.1 | 1 | 2.1 | 36.2 | 3578 | 271 | 293 |
| 3×120+1×70 | 1.2 | 1.1 | 2.2 | 39.9 | 4567 | 318 | 334 |
| 3×150+1×70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
| 3×185+1×95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
| 3×240+1×120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
| 3×300+1×150 | 1.8 | 1.4 | 2.9 | 62.9 | 11052 | 599 | 560 |
Het gebruiken van eigenschappen:
XLPE/PVC de geïsoleerde elektrodraad behandelt reeks draadproducten, en zijn het werk temperatuur isdifferent volgens verschillende isolatiematerialen, hoofdzakelijk 70 en 90 graden temperatuur, enz.
Volgens het leidertype, met inbegrip van stevige leiderpvc/xl .PE geïsoleerde elektrodraad, standed de geïsoleerde draad van PVC/XL PE, Flexibele PVC/XLPE geïsoleerde draad met verschillende kleuren.
Volgens zijn vorm, met inbegrip van vlakke draad, ronde draad, enz. met verschillende kleuren.
Accoding aan zijn kernaantal, met inbegrip van enige kerndraad, multi-core draad, enz. met verschillende kleuren.
De hoogste toegestane werkende temperatuur van leider voor werken het op lange termijn is 90oC. In kort:sluiten (Max. Lange termijn is neen meer dan 5 seconden). De hoogste temperatuur voor leider is niet meer than250.
D.C de weerstand van de leider voldoet aan de bepalingen van GB/T3956-1997.
De milieutemperatuur zou neen lager moeten zijn dan 0 wanneer leg. Anders zou het moeten worden voorverwarmd. De kabel wordt gelegd zonder horizontale dalingsbeperking. De Min. Buigende straal van drie kernkabel nosmaller dan 12 keer van kabel buitendiameter moeten zou zijn.
Gedeeltelijke Lossingstest: Het lossingsvolume zou moeten zijn neen meer dan 10pC onder 1.73Uo voor de kabel.
GEADVISEERDE HET BESTEL- PARAMETERS
Voor snelle citaat/levering te zorgen gelieve uw onderzoeken ervoor en uw orden beveiligen de volgende gegevens:
1 internationale of Speciale Norm. (Alternatief, het nauwkeurige gebruik van de kabel.)
2 nominale spanning.
3 koper of Aluminiumleiders.
4 grootte van elke leider.
5 isolatiemateriaal: Pvc XLPE of anderen.
6 aantal en identificatie van leiders.
7 andere vereisten.
8 verpakking.
9 vereiste levertijd.
10 vereiste geldigheid.
Als dit allen voor u een weinig te technisch schijnt, dan waarom niet in aanraking met ons krijgen. Wij verheugen ons op het helpen van u bij het identificeren van de beste producten voor uw specifieke inschrijving en om eender welke vragen te beantwoorden u zou kunnen hebben.
Wij zijn een vervaardiging in dit ingediend vele jaren, kunnen wij onze klantenkabels met goede kwaliteit en prijs aanbieden.
Wij heten in binnen- en buitenland oprecht klanten welkom om met ons te onderhandelen en samen te werken!!!
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
