HV 8.7/15kV Kopergeleider XLPE Geïsoleerde stroomkabel Betrouwbare stroomkabel
Beschrijving:
8.7/15 kV XLPE geïsoleerde kabels
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA, ISO

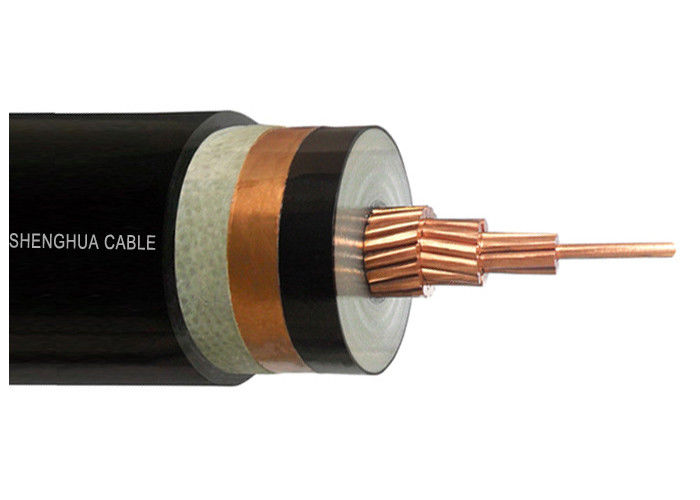

Bouwwerk
Leider: Compacte koperen geleider met strengen, Cl.2 volgens IEC 60228
Gecombineerd met een elektrische band:
Isolatie: XLPE ((verwant polyethyleen) bij 90 °C
Isolatiescherm: halfgeleider
Scherm: koperband of koperdraad Scherm op aanvraag
Bescherming: PVC type ST2naar IEC 60502, zwart
Opmerking:Isolatie kleur volgens de normen of de eisen van de klant
Toepassingen
Voor binnen- en buiteninstallatie: kan tijdens de installatie een zekere tractie dragen, maar niet door externe mechanische krachten; het leggen van een enkele kernkabel in magnetische leidingen is niet toegestaan.
Normen
Internationaal: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens
Nominale spanning: 8,7/15 kV
Maximale geleidertemperatuur: onder normale (90 °C), nood (130 °C) of kortsluitingsomstandigheden niet langer dan 5 s (250 °C).
Min. Omgevingstemperatuur.:De kabel moet voorverwarmd worden als de omgevingstemperatuur lager is dan 0 °C
Min. Buigradius: enkelkernkabel 20 ((d+D) ± 5%
Multicore-kabel 15 ((d+D) ± 5%
Certificaten
CE, RoHS, CCC, KEMA en nog veel meer op verzoek
Technische specificaties
| Naam: dwarsdoorsnede van de geleider |
Strengen nr./dia. van dirigent |
Isolatiedikte |
Dikte van de omhulsel |
Ongeveer. |
Ongeveer.Gewicht |
Max. DC-weerstand van de geleider (20 °C) |
Testspanning AC |
Huidige rating |
| mm2 |
pc/mm |
mm |
mm |
(mm) |
in kg/km |
Ω /km |
kV/5min |
In de lucht (A) |
In de bodem ((A) |
| 1 × 25 |
7/2.14 |
4.5 |
1.8 |
23.0 |
598 |
0.727 |
30.5 |
140 |
150 |
| 1 × 35 |
7/2.52 |
4.5 |
1.8 |
24.0 |
680 |
0.524 |
30.5 |
175 |
180 |
| 1 × 50 |
10/2.52 |
4.5 |
1.9 |
25.0 |
804 |
0.387 |
30.5 |
205 |
215 |
| 1 × 70 |
14/2.52 |
4.5 |
1.9 |
27.0 |
984 |
0.268 |
30.5 |
260 |
265 |
| 1 × 95 |
19/2.52 |
4.5 |
2 |
29.0 |
1201 |
0.193 |
30.5 |
315 |
315 |
| 1 × 120 |
24 uur per dag.52 |
4.5 |
2 |
30.0 |
1490 |
0.153 |
30.5 |
365 |
360 |
| 1 × 150 |
30/2.52 |
4.5 |
2.1 |
32.0 |
1765 |
0.124 |
30.5 |
415 |
405 |
| 1 × 185 |
37/2.52 |
4.5 |
2.1 |
34.0 |
2091 |
0.0991 |
30.5 |
475 |
455 |
| 1 × 240 |
48/2.52 |
4.5 |
2.2 |
36.0 |
3034 |
0.0754 |
30.5 |
565 |
530 |
| 1 × 300 |
61/2.52 |
4.5 |
2.4 |
39.0 |
3672 |
0.0601 |
30.5 |
645 |
595 |
| 1 × 400 |
61/2.97 |
4.5 |
2.4 |
42.0 |
4646 |
0.0470 |
30.5 |
750 |
680 |
| 1 × 500 |
61/3.23 |
4.5 |
2.5 |
45.0 |
5651 |
0.0366 |
30.5 |
865 |
765 |
| 1 × 630 |
61/3.50 |
4.5 |
2.5 |
50.0 |
7154 |
0.0283 |
30.5 |
990 |
860 |
| 1 × 800 |
91/3.20 |
4.5 |
2.7 |
55.0 |
8750 |
0.0221 |
30.5 |
1140 |
950 |
| 1 × 1000 |
91/3.75 |
4.5 |
2.9 |
59.0 |
10727 |
0.0176 |
30.5 |
1250 |
1040 |
| 3 × 25 |
7/2.14 |
4.5 |
2.4 |
46.0 |
2573 |
0.727 |
30.5 |
120 |
125 |
| 3 × 35 |
7/2.52 |
4.5 |
2.6 |
48.0 |
2985 |
0.524 |
30.5 |
145 |
155 |
| 3 × 50 |
10/2.52 |
4.5 |
2.7 |
51.0 |
3529 |
0.387 |
30.5 |
175 |
180 |
| 3 × 70 |
14/2.52 |
4.5 |
2.8 |
55.0 |
4197 |
0.268 |
30.5 |
220 |
220 |
| 3 × 95 |
19/2.52 |
4.5 |
2.9 |
58.0 |
5230 |
0.193 |
30.5 |
265 |
265 |
| 3 × 120 |
24 uur per dag.52 |
4.5 |
3.0 |
61.0 |
6120 |
0.153 |
30.5 |
305 |
300 |
| 3 × 150 |
30/2.52 |
4.5 |
3.1 |
64.0 |
7207 |
0.124 |
30.5 |
350 |
340 |
| 3 × 185 |
37/2.52 |
4.5 |
3.2 |
68.0 |
8378 |
0.0991 |
30.5 |
395 |
380 |
| 3 × 240 |
48/2.52 |
4.5 |
3.4 |
73.0 |
10177 |
0.0754 |
30.5 |
470 |
435 |
| 3 × 300 |
61/2.52 |
4.5 |
3.5 |
77.0 |
12159 |
0.0601 |
30.5 |
535 |
485 |
| 3 × 400 |
61/2.97 |
4.5 |
3.8 |
86.0 |
15641 |
0.0470 |
30.5 |
610 |
520 |
Advies voor het bestellen
Nominale spanning
Toepassingsnorm: IEC/BS/UL/GB
Aantal kernen
Grootte en constructie van de geleider
Typ van isolatie
Als er een pantser is, het type en het materiaal van het pantser.
De noodzaak van een schede
Lengte van de kabel en verpakking
Andere vereiste
Verbintenis tot na-service: Shanghai Shenghua Cable (Group) bezit het Shenghua-beginsel "Straven naar de beste onderneming, produceren van het beste product, bieden van de beste service, vestigen van het beste merk",de kwaliteitspolitiek op de eerste plaatsDaarom kan elke klant volledig profiteren van de superieure kwaliteit en onberispelijke service van Shenghua Cable.we houden Shenghua geest van "Do Best""Wederzijds winnen", willen we een lange termijn en stabiele relatie met elke klant te vestigen.
1We zullen elke klant, elke samenwerking van harte koesteren.
2Gratis pre-sales service. We zullen het beste voorstel voor elke klant.
3. Goede verkoopservice. We zullen gratis relatieve productoperatie, onderhoudstips en installatie inbedrijfstelling technische adviesdienst te bieden bij het opzetten van samenwerking met klanten.
4Onze producten worden gewaarborgd door PICC (People's Insurance Company of China).We zullen gratis onderhoud en debugging binnen 12 maanden na de installatie bieden (behalve voor het verkeerde gebruik).
5We garanderen dat uw problemen binnen 24 uur opgelost worden in Shanghai, 72 uur voor andere districten.
6. 24 uur hotline telefonische dienst. Wij zullen professionele persoon benoemen om uw vraag tijdig te beantwoorden.
We geloven altijd dat kwaliteit de levenslijn is, service is laissez-passer, wat ons dichter en strakker zal maken.
Shanghai Shenghua Cable (Group) Co., Ltd.
Verpakking en verzending
We zijn in staat om te voldoen aan de strengste leveringsschema's volgens per bestelling.De naleving van de deadline is altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen tot de algemene vertraging van het project en kostenoverschrijding.
De kabel wordt geleverd in houten rollen, gegolfde dozen en spoelen.De vereiste markering moet op de buitenzijde van de trommel worden afgedrukt met een weerbestendig materiaal volgens de eisen van de klant..
