Plaats van herkomst China
Merknaam QINGDAO YICABLE CABLE
Certificering CE, RoHS, CCC, KEMA
Productdetails
Productnaam:
XLPE-isolatie-elektrische stroomkabel
Nominale geleiderdoorsnede:
1.5 mm2 tot en met 1000 mm2
Testspanning:
3.5 kV/ 5min.
Standaard:
IEC 60502-1, IEC 60502-2, IEC 60228
Sollicitatie:
met een breedte van niet meer dan 50 mm
Nominale spanning:
6/10
Markeren:

xlpe electrical cable

,

cross linked polyethylene cable

Betaling en verzendvoorwaarden
Min. bestelaantal
500m
Prijs
Bespreekbaar
Verpakking Details
de houten verpakking van de Ijzertrommel (met bescherming)
Levertijd
10 -15 werkdagen na ontvangen vooruitbetaling
Betalingscondities
T / T of LC
Levering vermogen
100KM PER MAAND
Productbeschrijving

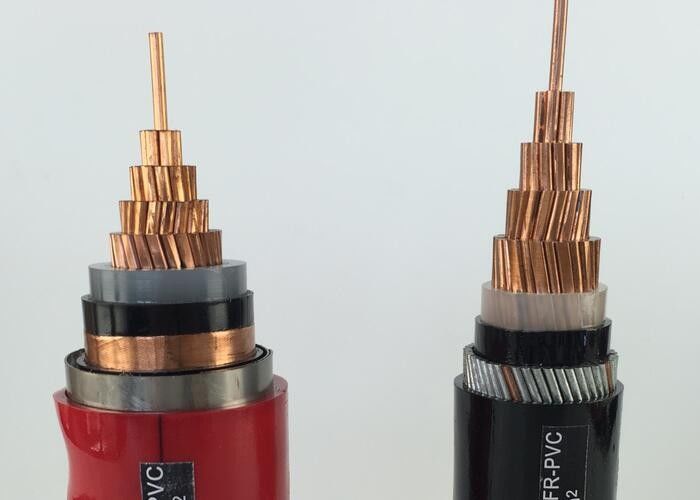

Installatie van XLPE-geïsoleerde stroomkabel voor binnen / buiten, XLPE-geïsoleerde PVC-gesloten kabel

Beschrijving:

0.6/1kv XLPE geïsoleerde elektrische stroomkabel

CU/XLPE/PVC, IEC 60502

IEC 60502, IEC 60228, GB/T 12706.1-2008.

CE, CCC, KEMA, ISO

Bouwwerk:

Leider: Compacte koperen geleider met strengen, Cl.2 volgens IEC 60228
Isolatie: XLPE ((verwant polyethyleen) bij 90 °C
Behuizing: PVC type ST2 tot IEC 60502, zwart

Opmerking:Isolatie kleur volgens de normen of de eisen van de klant

Toepassingen:

Voor binnen- en buiteninstallatie: kan tijdens de installatie een zekere tractie dragen, maar niet door externe mechanische krachten; het leggen van een enkele kernkabel in magnetische leidingen is niet toegestaan.

Normen:

Internationaal: IEC 60502, IEC 60228

China: GB/T 12706.1-2008

Andere normen zoals BS, DIN en ICEA op aanvraag

Technische gegevens

Nominale spanning: 0,6/1kV

Max. geleidertemperatuur: normaal (90°C), kortsluiting niet langer dan 5 s (160°C bij snijvlak)

onder 300 mm2, 140°C bij een doorsnede van meer dan 300 mm2)

Min. Omgevingstemperatuur.:De kabel moet voorverwarmd worden als de omgevingstemperatuur lager is dan 0 °C

Min. Buigradius: enkelkernkabel 20 ((d+D) ± 5%

Multicore-kabel 15 ((d+D) ± 5%

Certificaten:

CE, RoHS, CCC, KEMA en nog veel meer op verzoek

Technische specificaties

Naam: dwarsdoorsnede van de geleider Strengten nr./dia. van dirigent Isolatiedikte Dikte van de omhulsel Ongeveer.

Approximatie

Gewicht

 Max. DC-weerstand van de geleider (20 °C) Testspanning AC Huidige rating
mm2 pc/mm mm mm Onderste grens (mm) in kg/km Ω /km kV/5min In de lucht (A) Direct in de bodem (A)
Eén keer één.5 Een kwart.38 0.7 1.5 6 53 12.1 3.5 26 33
Eén maal twee.5 Een kwart.78 0.7 1.5 6 68 7.41 3.5 34 43
1 × 4 Een halve.25 0.7 1.5 7 87 4.61 3.5 44 56
1 × 6 Een halve.76 0.7 1.5 7 110 3.08 3.5 56 70
1 × 10 7/1.38 0.7 1.5 8 155 1.83 3.5 77 94
1 × 16 7/1.78 0.7 1.5 9 220 1.15 3.5 100 120
1 × 25 7/2.14 0.9 1.5 10.0 345 0.727 3.5 130 155
1 × 35 7/2.52 0.9 1.5 12.0 424 0.524 3.5 160 185
1 × 50 10/2.52 1.0 1.5 13.0 555 0.387 3.5 195 220
1 × 70 14/2.52 1.1 1.5 14.0 770 0.268 3.5 245 270
1 × 95 19/2.52 1.1 1.5 16.0 1040 0.193 3.5 300 320
1 × 120 24 uur per dag.52 1.2 1.5 18.0 1290 0.153 3.5 350 365
1 × 150 30/2.52 1.4 2.0 20.0 1590 0.124 3.5 400 410
1 × 185 37/2.52 1.6 2.0 22.0 1944 0.0991 3.5 465 465
1 × 240 48/2.52 1.7 2.0 25.0 2510 0.0754 3.5 550 540
1 × 300 61/2.52 1.8 2.0 27.0 3042 0.0601 3.5 635 610
1 × 400 61/2.97 2.0 2.1 31.0 3869 0.0470 3.5 745 695
1 × 500 61/3.23 2.2 2.2 35.0 4910 0.0366 3.5 860 780
1 × 630 61/3.50 2.4 2.3 40.0 6220 0.0283 3.5 990 880
1 × 800 91/3.20 2.6 2.4 45.0 7870 0.0221 3.5 1120 970
1 × 1000 91/3.75 2.8 2.6 51.0 9804 0.0176 3.5 1260 1060
Twee maal twee.5 Een kwart.78 0.7 1.4 11.8 151 7.41 3.5 26 35
2 × 4 Een halve.25 0.7 1.8 12.7 198 4.61 3.5 34 45
2 × 6 Een halve.76 0.7 1.8 13.7 250 3.08 3.5 43 57
2 × 10 7/1.38 0.7 1.8 15.0 374 1.83 3.5 60 77
2 × 16 7/1.78 0.7 1.8 17.0 518 1.15 3.5 83 105
2 × 25 7/2.14 0.9 1.8 20.0 772 0.727 3.5 105 125
2 × 35 7/2.52 0.9 1.8 22.0 1006 0.524 3.5 125 155
2 × 50 10/2.52 1.0 1.8 20.0 1365 0.387 3.5 160 185
2 × 70 14/2.52 1.1 1.8 21.0 1872 0.268 3.5 200 225
2 × 95 19/2.52 1.1 1.8 24.0 2475 0.193 3.5 245 270
2 × 120 24 uur per dag.52 1.2 1.8 27.0 3089 0.153 3.5 285 310
2 × 150 30/2.52 1.4 1.9 30.0 3834 0.124 3.5 325 345
3 maal 1.5 Een kwart.38 0.7 1.4 10.0 145 12.1 3.5 20 27
Drie maal twee.5 Een kwart.78 0.7 1.8 11.0 185 7.41 3.5 26 35
3 × 4 Een halve.25 0.7 1.8 12.0 250 4.61 3.5 34 45
3 × 6 Een halve.76 0.7 1.8 13.0 320 3.08 3.5 43 57
3 × 10 7/1.38 0.7 1.8 16.0 450 1.83 3.5 60 77
3 × 16 7/1.78 0.7 1.8 18.0 640 1.15 3.5 83 105
3 × 25 7/2.14 0.9 1.8 21.0 940 0.727 3.5 105 125
3 × 35 7/2.52 0.9 1.8 23.0 1260 0.524 3.5 125 155
3 × 50 10/2.52 1.0 1.8 23.0 1670 0.387 3.5 160 185
3 × 70 14/2.52 1.1 1.8 26.0 2280 0.268 3.5 200 225
3 × 95 19/2.52 1.1 1.9 30.0 3020 0.193 3.5 245 270
3 × 120 24 uur per dag.52 1.2 2.0 32.0 3790 0.153 3.5 285 310
3 × 150 30/2.52 1.4 2.2 37.0 4750 0.124 3.5 325 345
3 × 185 37/2.52 1.6 2.3 41.0 5654 0.0991 3.5 375 390
3 × 240 48/2.52 1.7 2.4 46.0 7243 0.0754 3.5 440 450
3 × 300 61/2.52 1.8 2.6 51.0 9465 0.0601 3.5 505 515
3 × 400 61/2.97 2.0 3.0 64.0 12066 0.0470 3.5 570 575
4 × 4 Een halve.25 0.7 1.8 13.0 253 4.61 3.5 34 45
4 × 6 Een halve.76 0.7 1.8 14.0 337 3.08 3.5 43 57
4 × 10 7/1.38 0.7 1.8 17.0 501 1.83 3.5 60 77
4 × 16 7/1.78 0.7 1.8 20.0 778 1.15 3.5 83 105
4 × 25 7/2.14 0.9 1.8 23.0 1160 0.727 3.5 105 125
4 × 35 7/2.52 0.9 1.8 25 1554 0.524 3.5 125 155
4 × 50 10/2.52 1.0 1.8 23 2148 0.387 3.5 160 185
4 × 70 14/2.52 1.1 1.8 27 2928 0.268 3.5 200 225
4 × 95 19/2.52 1.1 1.9 31 3854 0.193 3.5 245 270
4 × 120 24 uur per dag.52 1.2 2.0 33 4925 0.153 3.5 285 310
4 × 150 30/2.52 1.4 2.2 38 6238 0.124 3.5 325 345
4 × 185 37/2.52 1.6 2.3 42 7562 0.0991 3.5 375 390
4 × 240 48/2.52 1.7 2.5 47 9836 0.0754 3.5 440 450
4 × 300 61/2.52 1.8 2.6 52 12550 0.0601 3.5 505 515
4 × 400 61/2.97 2.0 3.1 66 15929 0.0470 3.5 570 575
5 × 4 Een halve.25 0.7 1.8 14.5 349 4.61 3.5 34 45
5 × 6 Een halve.76 0.7 1.8 15.8 460 3.08 3.5 43 57
5 × 10 7/1.38 0.7 1.8 19.0 699 1.83 3.5 60 77
5 × 16 7/1.78 0.7 1.8 22.0 1013 1.15 3.5 83 105
5 × 25 7/2.14 0.9 1.8 25.0 1566 0.727 3.5 105 125
5 × 35 7/2.52 0.9 1.9 28.0 2083 0.524 3.5 125 155
5 × 50 10/2.52 1.0 2.0 31.0 2921 0.387 3.5 160 185
5 × 70 14/2.52 1.1 2.1 36.0 3974 0.268 3.5 200 225
5 × 95 19/2.52 1.1 2.2 39.0 5297 0.193 3.5 245 270
5 × 120 24 uur per dag.52 1.2 2.4 44.0 6638 0.153 3.5 285 310
5 × 150 30/2.52 1.4 2.5 49.0 8290 0.124 3.5 325 345
5 × 185 37/2.52 1.6 2.7 55.0 10215 0.0991 3.5 375 390
5 × 240 48/2.52 1.7 3.0 64.0 13130 0.0754 3.5 440 450
5 × 300 61/2.52 1.8 3.2 70.0 16670 0.0601 3.5 505 515
3 × 4 + 1 × 2.5 1/2,25 + 1/1.38 0.7 1.8 13 236 4.61 3.5 34 45
3 × 6 + 1 × 4 1/2.76 + 1/2.25 0.7 1.8 14 316 3.08 3.5 43 57
3 × 10 + 1 × 6 7/1.38+1/2.8 0.7 1.8 17 461 1.83 3.5 60 77
3 × 16 + 1 × 10 7/1.78 + 7/1.38 0.7 1.8 19 679 1.15 3.5 83 105
3 × 25 + 1 × 16 7/2.14+7/1.78 0.9 1.8 22 1065 0.727 3.5 105 125
3 × 35 + 1 × 16 7/2.52 + 7/1.78 0.9 1.8 24 1360 0.524 3.5 125 155
3 × 50 + 1 × 25 10/2,52 + 7/2.14 1.0 1.8 25 1901 0.387 3.5 160 185
3 × 70 + 1 × 35 14/2,52 plus 7/2.52 1.1 1.9 28 2585 0.268 3.5 200 225
3 × 95 + 1 × 50 19/2,52 + 10/2.52 1.1 2.0 32 3518 0.193 3.5 245 270
3 × 120 + 1 × 70 24/2.52 + 14/2.52 1.2 2.1 35 4443 0.153 3.5 285 310
3 × 150 + 1 × 70 30/2.52 + 14/2.52 1.4 2.2 40 5326 0.124 3.5 325 345
3 × 185 + 1 × 95 37/2,52 + 19/2.52 1.6 2.4 43 6682 0.0991 3.5 375 390
3 × 240 + 1 × 120 48/2,52 + 24/2.52 1.7 2.5 48 8501 0.0754 3.5 440 450
3 × 300 + 1 × 150 61/2,52 + 30/2.52 1.8 2.7 54 11155 0.0601 3.5 505 515
3 × 4 + 2 × 2.5 1/2,25 + 1/1.38 0.7 1.8 13.9 309 4.61 3.5 34 45
3 × 6 + 2 × 4 1/2.76 + 1/2.25 0.7 1.8 15.3 413 3.08 3.5 43 57
3 × 10 + 2 × 6 7/1.38+1/2.8 0.7 1.8 17.7 603 1.83 3.5 60 77
3 × 16 + 2 × 10 7/1.78 + 7/1.38 0.7 1.8 20.7 888 1.15 3.5 83 105
3 × 25 + 2 × 16 7/2.14+7/1.78 0.9 1.8 24.0 1342 0.727 3.5 105 125
3 × 35 + 2 × 16 7/2.52 + 7/1.78 0.9 1.8 25.7 1647 0.524 3.5 125 155
3 × 50 + 2 × 25 10/2,52 + 7/2.14 1.0 1.9 28.8 2386 0.387 3.5 160 185
3 × 70 + 2 × 35 14/2,52 plus 7/2.52 1.1 2.0 32.4 3201 0.268 3.5 200 225
3 × 95 + 2 × 50 19/2,52 + 10/2.52 1.1 2.1 35.6 4269 0.193 3.5 245 270
3 × 120 + 2 × 70 24/2.52 + 14/2.52 1.2 2.3 41.1 5437 0.153 3.5 285 310
3 × 150 + 2 × 70 30/2.52 + 14/2.52 1.4 2.4 43.6 6519 0.124 3.5 325 345
3 × 185 + 2 × 95 37/2,52 + 19/2.52 1.6 2.5 49.1 8101 0.0991 3.5 375 390
3 × 240 + 2 × 120 48/2,52 + 24/2.52 1.7 2.7 54.2 10340 0.0754 3.5 440 450
3 × 300 + 2 × 150 61/2,52 + 30/2.52 1.8 2.8 55.6 12810 0.0601 3.5 505 515
4 × 10 + 1 × 6 7/1.38+1/2.8 0.7 1.8 18.3 649 1.83 3.5 60 77
4 × 16 + 1 × 10 7/1.78 + 7/1.38 0.7 1.8 21.1 965 1.15 3.5 83 105
4 × 25 + 1 × 16 7/2.14+7/1.78 0.9 1.8 24- Ik weet het niet.5 1456 0.727 3.5 105 125
4 × 35 + 1 × 16 7/2.52 + 7/1.78 0.9 1.8 26.9 1863 0.524 3.5 125 155
4 × 50 + 1 × 25 10/2,52 + 7/2.14 1.0 1.9 28.8 2633 0.387 3.5 160 185
4 × 70 + 1 × 35 14/2,52 plus 7/2.52 1.1 2.0 32.4 3565 0.268 3.5 200 225
4 × 95 + 1 × 50 19/2,52 + 10/2.52 1.1 2.1 35.6 4735 0.193 3.5 245 270
4 × 120 + 1 × 70 24/2.52 + 14/2.52 1.2 2.3 41.1 5977 0.153 3.5 285 310
4 × 150 + 1 × 70 30/2.52 + 14/2.52 1.4 2.4 43.6 7276 0.124 3.5 325 345
4 × 185 + 1 × 95 37/2,52 + 19/2.52 1.6 2.5 49.1 9055 0.0991 3.5 375 390
4 × 240 + 1 × 120 48/2,52 + 24/2.52 1.7 2.7 54.2 11567 0.0754 3.5 440 450
4 × 300 + 1 × 150 61/2,52 + 30/2.52 1.8 3.1 66.3 14321 0.0601 3.5 505 515
