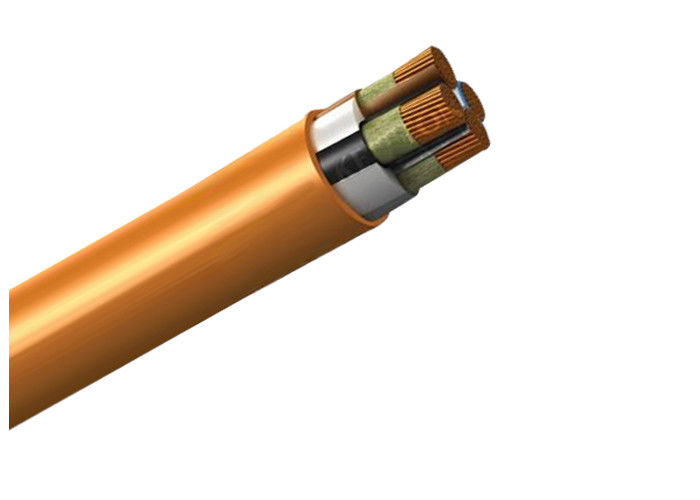

Eco Friendly Low Smoke Zero Halogen Power Cable 600 / 1000v Rated Voltage

Omgevingsvriendelijke elektriciteitskabel volgens BS6724

Wat is LSZH Cable?

LSZH-kabel/draad verwijst naar kabels waarbij de kabelbekleding en isolatie zijn gemaakt van materialen die weinig/beperkte rook en niet-giftige halogenen produceren bij blootstelling aan vuur of hoge temperaturen.Er is ook een rookvrije kabel en een halogeenvrije kabel..

Voordelen van LSZH-kabel

Halogeenkabels met weinig rook worden gebruikt wanneer brandveiligheid van cruciaal belang is, vooral in gesloten ruimtes.Een aantal branden in transportfaciliteiten en andere locaties leidde tot de ontwikkeling van LSZH-kabelsIn deze noodbrandsituaties helpt de lage rookfactor het zicht te behouden en kan de schade aan de luchtwegen worden verminderd, terwijl nulhalogeenmateriaal de productie van giftige, gehalogeerde gassen vermindert.

Bouw

Conducteur:Een vaste of strenge (klasse 1 of 2) geleider van koperen plain gegalveerd, conform BS EN 60228

Isolatie:90°C kruisverbinding XLPE-isolatie conform BS7655 type GP8

Scherm:Gelamineerd aluminium-bandscherm, aan de schede gebonden en in contact met de volledige grootte van een gebrandmerkte kopercircuitbeschermingsgeleider voor 2, 3 en 4 kernkabels

Schede:Robuuste thermoplastische LSOH omhulsel.

Kernidentificatie: oBruinoBlauw.oBruinoZwarto Grijze ofoBlauwoBruinoZwartoGrijs

Specificaties:AFUMEX LSX afgeschermde bedradingskabels voldoen aan BS 8436 voor 1,0 mm2 tot 2,5 mm2 AFUMEX LSX (4 mm en 6 mm) afgeschermde bedradingskabels zijn gemeten op 600/1000 V.

Normen:

BS 6724, BS EN/IEC 60502-1, BS EN/IEC 60754-1 en 2 BS EN 50267-2-1 en 2, BS EN/IEC 61034-1, BS EN/IEC 60332-1-2, BS EN/IEC 60332-3-24.

Certificaten

ISO,CE, KEMA,IEC, CCC, P3C en nog veel meer op verzoek

Kenmerken

• BASEC-goedkeuring voor het volledige groottebereik van BS8436 (1,0 mm2 tot 2,5 mm2)
• Onafhankelijk beoordeeld door ERA voor nagelpenetratieproeven (1,0 mm2 tot 2,5 mm2)
• Volledig 360° metalen scherm helpt EMC-naleving
• Laag rookgehalte volgens BS EN 61034-2
• Zuurgasemissies volgens BS EN 50267-2-1 (minder dan 0,5% zuurgas)
• Gemakkelijk te verwijderen, te beëindigen en te verwijderen
• Eenvoudig te installeren voor installaties met oppervlakte-afgeknipte, bak- en mandeninstallaties, waardoor de installatiekosten worden verlaagd
• Een robuust scherm dat voldoet aan de nagelpenetratieproef in BS 8436
• Werktemperatuur 70°C en kortsluiting 250°C
• CPC-geleider van volledige grootte op 2, 3 en 4 kernkabels
• Het biedt een uitstekende weerstand tegen ontsteking en verspreiding en produceert bij verbranding zeer lage rookniveaus en vrijwel geen zure gassen, waardoor menselijk leven en apparatuur worden beschermd.
• Draagbaar

• Nominale doorsnede mm2	Ongeveer totale diameter mm	Bij benadering.	Nominale diameter van pantserdraad, mm	Ongeveer kabelgewicht kg/km	Maximale geleiderweerstand @ 20°C Ohm/km	Klasse van de geleiderkortsluiting (1 sec) kA	Direct gesneden driefasige wisselstroom	Driefasige AC drieblaadje aanraking vrije lucht Amps	Voltdaling driefasige wisselstroom mV/A/m
  1.5	12	8	0.9	280	12.1	0.20	23	25	27
  2.5	13	9	0.9	350	7.41	0.35	31	33	16
  4	15	10	0.9	450	4.61	0.57	42	44	10
  6	16	11	0.9	550	3.08	0.86	53	56	6.8
  10	18	13	1.25	800	1.83	1.4	73	78	4
  16	21	15	1.25	1110	1.15	2.2	94	99	2.5
  25	26	19	1.6	1700	0.727	3.6	124	131	1.65
  35	28	22	1.6	2100	0.524	5.0	154	162	1.15
  50*	30	23	1.6	2400	0.387	7.1	187	197	0.87
  70*	34	26	1.6	3100	0.268	10.0	238	251	0.6
  95*	36	29	2	4100	0.193	13.6	289	304	0.45
  120*	40	32	2	5000	0.153	17.2	335	353	0.37
  150*	45	36	2.5	6300	0.124	21.4	386	406	0.3
  185*	49	40	2.5	7600	0.00991	26.5	441	463	0.26
  240*	54	44	2.5	9600	0.0754	34.3	520	546	0.21
  300*	59	49	2.5	11600	0.0601	42.9	599	628	0.185
  400*	65	55	2.5	14400	0.047	57.2	673	728	0.165

Verpakking en verzending

Wij zijn in staat om te voldoen aan de meest strikte leveringsschema's volgens per bestelling.De naleving van de deadline is altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen tot de algemene vertraging van het project en kostenoverschrijding.
De kabel wordt geleverd in houten rollen, gegolfde dozen en spoelen. De kabelranden worden afgesloten met BOPP zelfklevend tape en niet-hygroscopische afdichtkappen om de kabelranden tegen vocht te beschermen.De vereiste markering moet op de buitenzijde van de trommel worden afgedrukt met een weerbestendig materiaal volgens de eisen van de klant..
