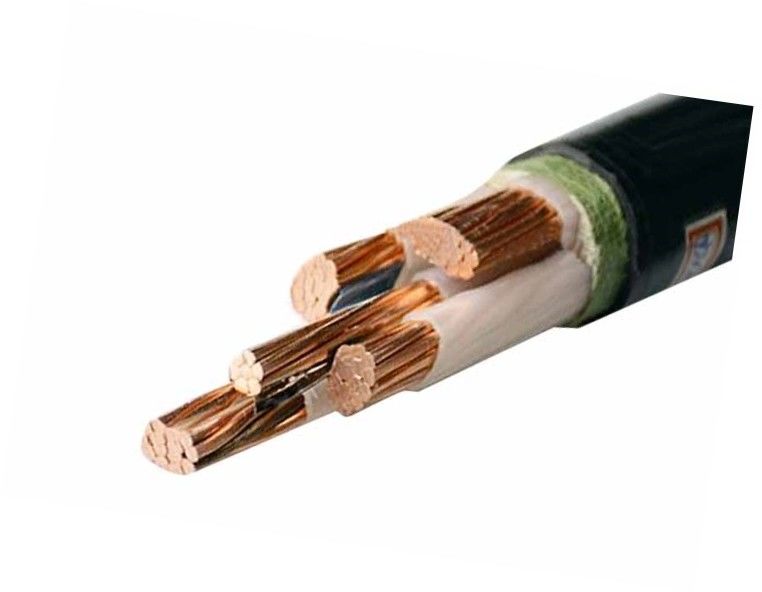

China N2XH IEC60332-3 Multi-Core XLPE Low Smoke Halogeenvrije voedingskabel Top Fabrikanten
Toepassingen
Voor plaatsing binnen en buiten. Kan tijdens de installatie bepaalde trekkracht verdragen, maar geen externe mechanische krachten. Het leggen van eenaderige kabel in magneetkanalen is niet toegestaan.
Bouw
Geleider: Koperen geleider volgens IEC 60228
≤6mm2 massief (klasse 1)
>6mm2 vastgelopen (klasse 2)
≥ 50mm2 Gevormde geleider optioneel
Isolatie: PVC (polyvinylchloride) met een vermogen van 75℃
Schede: Rookarm, nul-halogeen, zwart of rood of maatwerk
Vlamvertragend: Verkrijgbaar als maatwerk
Normen:
Geleider: Compacte gestrande koperen geleider, Cl.2 volgens IEC 60228
Mica-tape
Vuller
Schede: LSOH, zwart of andere kleuren, volgens IEC60332,60502-1
Technische gegevens
| Nom. Dwarsdoorsnede van de geleider |
Isolatiedikte |
Schede |
Ongeveer. |
Ongeveer |
Max. DC-weerstand van geleider (20°C) |
Testspanning |
Huidige beoordeling |
| mm2 |
mm |
Dikte |
O.D |
Gewicht |
Ω/km |
AC |
| |
|
mm |
mm |
kg/km |
|
kV/5min |
In lucht(A) |
In grond(A) |
| 4×1,5 |
0,7 |
1.8 |
14.4 |
241 |
12.1 |
3.5 |
20 |
27 |
| 4×2,5 |
0,7 |
1.8 |
15.4 |
295 |
7.41 |
3.5 |
26 |
35 |
| 4×4 |
0,7 |
1.8 |
16.5 |
369 |
4.61 |
3.5 |
34 |
45 |
| 4×6 |
0,7 |
1.8 |
17.8 |
463 |
3.08 |
3.5 |
43 |
57 |
| 4×10 |
0,7 |
1.8 |
20.9 |
667 |
1,83 |
3.5 |
60 |
77 |
| 4×16 |
0,7 |
1.8 |
23.4 |
930 |
1.15 |
3.5 |
83 |
105 |
| 4×25 |
0,9 |
1.8 |
27.1 |
1351 |
0,727 |
3.5 |
105 |
125 |
| 4×35 |
0,9 |
1.8 |
29.5 |
1772 |
0,524 |
3.5 |
125 |
155 |
| 4×50 |
1 |
1.9 |
38,4 |
2380 |
0,387 |
3.5 |
160 |
185 |
| 4×70 |
1.1 |
2 |
43.2 |
3302 |
0,268 |
3.5 |
200 |
225 |
| 4×95 |
1.1 |
2.2 |
47,3 |
4330 |
0,193 |
3.5 |
245 |
270 |
| 4×120 |
1.2 |
2.3 |
52,5 |
5374 |
0,153 |
3.5 |
285 |
310 |
| 4×150 |
1.4 |
2.5 |
58,3 |
6655 |
0,124 |
3.5 |
325 |
345 |
| 4×185 |
1.6 |
2.7 |
64,7 |
8246 |
0,0991 |
3.5 |
375 |
390 |
| 4×240 |
1.7 |
2.9 |
73.1 |
10569 |
0,0754 |
3.5 |
440 |
450 |
Certificaten
ISO, CE, KEMA, IEC, CCC, P3C en meer anderen op aanvraag
Inpakken en verzenden
Wij zijn in staat om te voldoen aan de meest strikte leveringsschema's per inkooporder. Het halen van de deadline heeft altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen aan de algehele projectvertraging en kostenoverschrijdingen.
Kabel wordt geleverd in houten haspels, golfkartonnen dozen en op rollen. Kabeluiteinden zijn afgedicht met BOPP zelfklevende tape en niet-hygroscopische afsluitdoppen om de kabeluiteinden tegen vocht te beschermen. De vereiste markering moet worden afgedrukt met weerbestendig materiaal op de buitenkant van de trommel, afhankelijk van de eisen van de klant.
