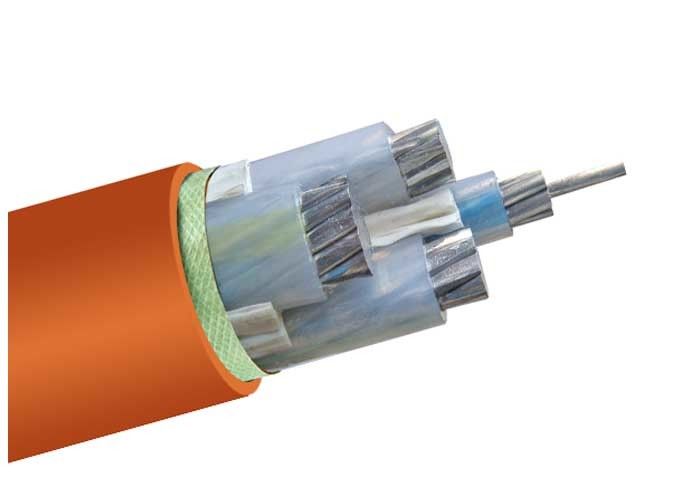

0.6kv / 1kV lage rook halogeenvrije aluminium kabeldraad CE ISO-certificering
Geleider:Klasse 1/2 gegloeid blank koper, massief of strengen. Deze draden worden onder streng kwaliteitstoezicht in de strandingsmachines tot eindgeleider gevormd.
Isolatie: Cross-linked polyethyleen verbinding of PVC wordt over de geleiders geïsoleerd door middel van een extrusieproces. De grondstoffen en diktes van de isolatie worden gehandhaafd volgens de normen en voldoen, indien van toepassing, aan de IEC60502/BS7870-normen.
XLPE:Geïsoleerde voedingskabels worden als volgt geïdentificeerd aan de hand van kleur of nummers:
Aantal kernen Identificatie
Oude kleurcodering Nieuwe kleurcodering volgens BS
1 Rood of Zwart Bruin of Blauw
2 Rood en zwartbruin, blauw
3 Rood, Geel Blauw Bruin, Zwart, Grijs
4 Rood, geel, blauw en zwart Blauw, bruin, zwart, grijs
5 Rood, Geel, Blauw, Zwart, Y/G Blauw, Bruin, Zwart, Grijs en Y/G
pantser:Wanneer bepantsering nodig is, bestaat de bepantsering uit een enkele laag gegalvaniseerde staaldraden/gegalvaniseerde staalbanden.
Het pantser wordt volgens de normen spiraalvormig aangebracht.
Enkeladerige kabels zijn afhankelijk van de vereisten gepantserd met aluminiumdraden of koperdraden.
Buiten schede: Standaardkabels zijn vervaardigd met geëxtrudeerd zwart PVC. De buitenmantel is voorzien van reliëf of bedrukt met de informatie die vereist is door relevante normen.
Speciale FR-, FRLS-, FRRT-, LSF- en MDPE-verbindingen worden gebruikt voor de buitenmantel van kabels, om aan de specifieke eisen van de klant te voldoen.
Normen
Internationaal: IEC 60502, IEC 60227 IEC 60331, IEC 61034
China: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
Andere normen zoals BS,DIN en ICEA op aanvraag
Technische gegevens
Nominale spanning: 0,6-1 kV
Max. Geleidertemperatuur: normaal (90℃), kortsluiting niet meer dan 5 s (de hoogste temperatuur van de geleider mag niet meer dan 250°C zijn)
Min. Omgevingstemperatuur: De kabel moet worden voorverwarmd als de omgevingstemperatuur lager is dan 0°C
Min. Buigradius: enkele kernkabel 20(d+D)±5%, meeraderige kabel 15(d+D)±5%
Over Shenghua:
De grootste kabelfabrikant in China
Vermeld als nummer 2 van de TOP 10 kabelfabrikanten
3 filiaalfabrieken vermeld als Top 10 kabelfabrieken in China
Ontstaan in 1950 en gevonden in 1997
21 filiaalfabrieken in heel China
80--beschikbare soorten kabels
600 - verkoopfilialen en kantoren over de hele wereld
5000-werknemers
1332000 m2 - Totaal aantal ruimtes
1100000 km--Jaarlijkse productie van kabels
10000000000 RMB - Jaarlijks verkoopbedrag
NASERVICEVERBINTENIS
Shanghai Shenghua Cable (Group) bezit het Shenghua-principe "Streef naar de beste onderneming, produceer het beste product, bied de beste service, vestig het beste merk", benadrukt eerst het beleid van kwaliteit, streeft naar hoge kwaliteit en nul defecten van goederen. Daarom kan elke klant volledig profiteren van de superieure kwaliteit en foutloze service van Shenghua Cable. Ondertussen observeren we de Shenghua-geest van "Do Best, Mutually Win", die een langdurige en stabiele relatie met elke klant wil opbouwen. Hierbij garanderen wij dat:
1. Klant is God. Wij zullen elke klant, elke samenwerking uit ons hoofd koesteren.
2. Gratis pre-sales service. Wij zullen voor elke klant het beste voorstel doen.
3. Goede verkoopservice. We bieden gratis relatieve productbediening, onderhoudstips en inbedrijfstelling van de installatie
technische adviesdienst bij het tot stand brengen van een samenwerkingsrelatie met klanten.
4. Doordachte after-sales service. Onze producten worden gegarandeerd door PICC (People's Insurance Company of China). Wij zullen
bieden gratis onderhoud en foutopsporing binnen 12 maanden na installatie (behalve bij verkeerd gebruik).
5. Wij garanderen dat uw problemen binnen 24 uur in Shanghai, 72 uur voor andere districten worden opgelost.
6. 24-uurs hotline-telefoonservice. Wij zullen een professionele persoon aanstellen die uw vraag tijdig beantwoordt.
Wij zijn er altijd van overtuigd dat "Kwaliteit de levenslijn is, Service laissez-passer", wat ons dichterbij en hechter zal maken!
Shanghai Shenghua Kabel (Groep) Co., Ltd.
| Nom. Dwarsdoorsnede van de geleider |
Isolatiedikte |
Schede dikte |
Ongeveer. O.D |
Ongeveer. Gewicht |
Max. DC-weerstand van geleider (20 ℃) |
Spanning AC testen |
Huidige beoordeling |
| mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
kV/5min |
In lucht (A) |
In grond(A) |
| 1×16 |
0,7 |
1.5 |
9 |
120 |
1,91 |
3.5 |
80 |
100 |
| 3×16 |
0,7 |
1.5 |
17 |
340 |
1,91 |
3.5 |
65 |
80 |
| 4×16 |
0,7 |
2.0 |
19 |
366 |
1,91 |
3.5 |
65 |
80 |
| 3×16+1×10 |
0,7 |
1.5 |
18 |
322 |
1,91 |
3.5 |
65 |
80 |
| mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
kV/5min |
In lucht (A) |
In grond(A) |
| 1×25 |
0,9 |
1.5 |
10 |
190 |
1.20 |
3.5 |
115 |
130 |
| 3×25 |
0,9 |
2.0 |
21 |
470 |
1.20 |
3.5 |
90 |
100 |
| 4×25 |
0,7 |
2.0 |
22 |
540 |
1.20 |
3.5 |
90 |
100 |
| 3×25+1×16 |
0,9 |
2.0 |
22 |
505 |
1.20 |
3.5 |
90 |
100 |
