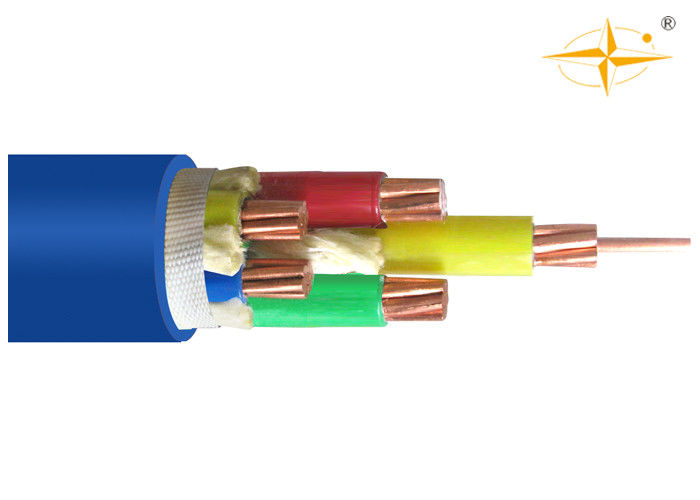

Veilige geïsoleerde omhulde stroom Lage rook Nul halogeenkabel, brandwerendheidskabel
Geleider:
Klasse 1/2 gegloeid blank koper, massief of strengen. Deze draden worden onder streng kwaliteitstoezicht in de strandingsmachines tot eindgeleider gevormd.
Isolatie:
Verknoopte polyethyleenverbinding of PVC wordt via een extrusieproces over de geleiders geïsoleerd.
De grondstoffen en diktes van de isolatie worden gehandhaafd volgens de normen en voldoen, indien van toepassing, aan de IEC60502/BS7870-normen.
XLPE:
Geïsoleerde voedingskabels worden als volgt geïdentificeerd aan de hand van kleur of nummers:
Aantal kernen Identificatie
Oude kleurcodering Nieuwe kleurcodering volgens BS
1 Rood of Zwart Bruin of Blauw
2 Rood en zwartbruin, blauw
3 Rood, Geel Blauw Bruin, Zwart, Grijs
4 Rood, geel, blauw en zwart Blauw, bruin, zwart, grijs
5 Rood, Geel, Blauw, Zwart, Y/G Blauw, Bruin, Zwart, Grijs en Y/G
pantser:
Wanneer bepantsering vereist is, bestaat de bepantsering uit een enkele laag gegalvaniseerde staaldraden/
gegalvaniseerde stalen banden. Het pantser wordt volgens de normen spiraalvormig aangebracht.
Enkeladerige kabels zijn afhankelijk van de vereisten gepantserd met aluminiumdraden of koperdraden.
Buiten schede:
Standaardkabels zijn vervaardigd uit geëxtrudeerd zwart PVC. Buitenmantel is reliëf of
bedrukt met de informatie die vereist is door relevante normen.
Speciale FR-, FRLS-, FRRT-, LSF- en MDPE-verbindingen worden gebruikt voor de buitenmantel van kabels, om aan de specifieke eisen van de klant te voldoen.
Normen:
Internationaal: IEC 60502, IEC 60227 IEC 60331, IEC 61034
China: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
Andere normen zoals BS,DIN en ICEA op aanvraag
Technische gegevens:
Nominale spanning: 0,6 KV
Max. Dirigent Temp.: normaal (90℃), kortsluiting niet meer dan 5 s (de hoogste temperatuur van
leider zal niet meer dan 250°C)
Min. Omgevingstemperatuur: De kabel moet worden voorverwarmd als de omgevingstemperatuur lager is dan 0°C
Min. Buigradius: enkele kernkabel 20(d+D)±5%, meeraderige kabel 15(d+D)±5%
| Type |
Beschrijving |
Kernen |
Nominale doorsnede |
|
WDZA-YJY
WDZB-YJY
WDZC-YJY
|
Koperen geleider/XLPE-isolatie Rookarme, halogeenvrije of halogeenvrije (LSHF of LSZH) vlamvertragende voedingskabel |
1, 2, 3, 4, 3+1,
5, 4+1, 3+2 |
1,5~800 mm2 |
| WDZA-YJY23 WDZB-YJY23 WDZC-YJY23 |
Koperen geleider/XLPE-isolatie/stalen tape Gepantserde, rookarme, halogeenvrije of halogeenvrije (LSHF of LSZH) vlamvertragende voedingskabel |
1, 2, 3, 4, 3+1,
5, 4+1, 3+2 |
1,5~800 mm2 |
| WDZA-YJY33 WDZB-YJY33 WDZC-YJY33 |
Koperen geleider/XLPE-isolatie/staaldraad gepantserde, rookarme, halogeenvrije of halogeenvrije (LSHF of LSZH) vlamvertragende voedingskabel |
1, 2, 3, 4, 3+1,
5, 4+1, 3+2 |
1,5~800 mm2 |
| WDZA-YJLY WDZB-YJLY WDZC-YJLY |
Aluminium geleider/XLPE-isolatie Rookarme, halogeenvrije of halogeenvrije (LSHF of LSZH) vlamvertragende voedingskabel |
1, 2, 3, 4, 3+1,
5, 4+1, 3+2 |
1,5~800 mm2 |
| WDZA-YJLY23 WDZB-YJLY23 WDZC-YJLY23 |
Aluminium geleider/XLPE-isolatie/stalen tape Gepantserde rookarme halogeenvrije of halogeenvrije (LSHF of LSZH) vlamvertragende voedingskabel |
1, 2, 3, 4, 3+1,
5, 4+1, 3+2 |
1,5~800 mm2 |
| WDZA-YJLY33 WDZB-YJLY33 WDZC-YJY33 |
Aluminium geleider/XLPE-isolatie/staaldraad gepantserde, rookarme, halogeenvrije of halogeenvrije (LSHF of LSZH) vlamvertragende voedingskabel |
1, 2, 3, 4, 3+1,
5, 4+1, 3+2 |
1,5~800 mm2
|
