0.6/1KV 3.6/6KV met koper beklede aluminiumdraad XLPE of PVC-isolatie

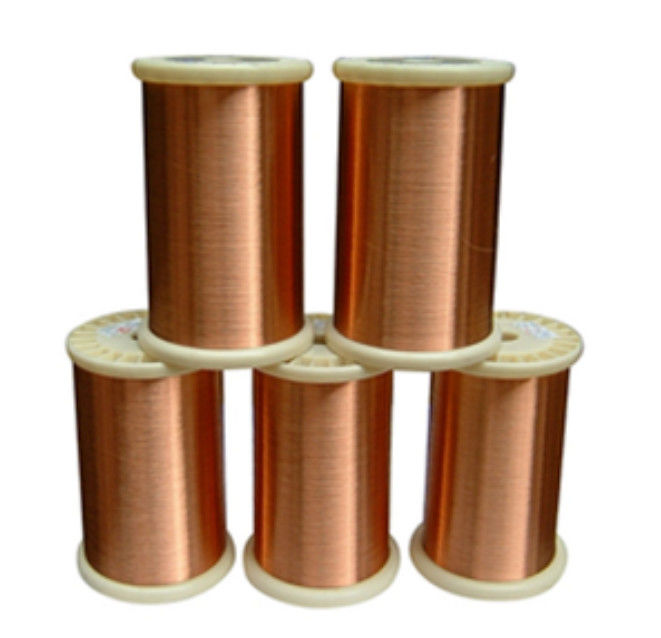

Met koper beklede aluminium draadfunctie
1. Breed gebruik
2. Gemakkelijk te lassen
3. Uitstekende Prestaties
Spanningsniveau
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
18/20KV21/35KV26/35KV
product beschrijving
Met koper beklede aluminiumdraad en bedekt met lasproductietechnologie, hoogwaardige koperen bekleding concentrisch op het buitenoppervlak van de aluminium staaf of staaldraad kerndraad, en de vorming van een sterke metallurgische binding tussen de atomen tussen de koperlaag en de kern, zodat twee verschillende metalen materialen gecombineerd tot een integraal geheel kunnen worden gemaakt als trek- en gloeiproces als een enkel metaaldraadtrekproces van koper en aluminium met instelbare verhouding tot de volumeverhouding van de koperlaag bleef relatief constant.
Typ en gegevens
0.6/1KV enkele kern
Nominale doorsnede van de geleider | Nominale isolatiediktes (mm) | Dikte van schede (mm) |
Kabeldiameter (mm) |
Referentie gewicht (kg/km) |
20 ℃ Max DC-weerstand van geleider (Ω/KM) |
1x2.5 | 0,8 | 1.8 | 7.5 | 63 | 10.8 |
1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
1x10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
1x16 | 1.0 | 1.8 | 11.5 | 161 | 1.74 |
1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
1x35 | 1.2 | 1.8 | 14.0 | 277 | 0,765 |
1x50 | 1.4 | 1.8 | 16.0 | 355 | 0,539 |
1x70 | 1.4 | 1.8 | 17.5 | 460 | 0,386 |
1x95 | 1.6 | 1.8 | 20.0 | 603 | 0,284 |
1x120 | 1.6 | 1.8 | 21.5 | 722 | 0,220 |
1x150 | 1.8 | 1.8 | 24.0 | 871 | 0,173 |
1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0,141 |
1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0,102 |
1x300 | 2.4 | 2.2 | 32.0 | 1687 | 0,0843 |
