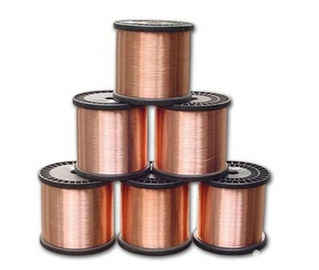

7,5 mm 8,5 mm CCA met koper beklede aluminium draad om wikkeldraad
Analyse van productkenmerken:
1, DC-weerstand: met koper beklede aluminiumdraad koperen lijnweerstand groter dan ongeveer 1,5 keer de koperdraad, de vrouwelijke waarden zijn hetzelfde, met koper beklede aluminiumdraad koperdraad weegt ongeveer 1/2.
2, Het gebruik van met koper beklede aluminium geleider kan vele jaren worden voortgezet om te voldoen aan de stroom in de selectie van draad- en kabelproducten, ontwerp, installatie en andere gewoonten, ook op de kabelklemmen gedrukt, waardoor solderen mogelijk is.
3, lagere AC-weerstand:
4, lichtgewicht en lage kosten: vergeleken met dezelfde technische specificaties van koperen kabel, met koper beklede aluminium geleiderkabel kostenbesparingen van meer dan 40%, met koper beklede aluminium / koperen composiet geleiderkabel kostenbesparingen van meer dan 20%.
5, Goede lasbaarheid: met koper beklede aluminiumdraad vanwege het oppervlak bedekt met een laag concentrisch koper, met koperdraad zodat het dezelfde lasbaarheid heeft, om de productie te vergemakkelijken
Classificatie
De ene is de met koper beklede aluminium kabel voor signaal- of communicatiedoeleinden en de andere is voor de voeding
Spanningsniveau
0.6/1KV3.6/6KV8.7/10KV,8.7/15KV12/20KV
18/20KV21/35KV26/35KV
Typ en gegevens
0.6/1KV enkele kern
Nominale doorsnede van de geleider | Nominale isolatiediktes (mm) | Dikte van schede (mm) |
Kabeldiameter (mm) |
Referentie gewicht (kg/km) |
20 ℃ Max DC-weerstand van geleider (Ω/KM) |
1x2.5 | 0,8 | 1.8 | 7.5 | 63 | 10.8 |
1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
1x10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
1x16 | 1.0 | 1.8 | 11.5 | 161 | 1.74 |
1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
1x35 | 1.2 | 1.8 | 14.0 | 277 | 0,765 |
1x50 | 1.4 | 1.8 | 16.0 | 355 | 0,539 |
1x70 | 1.4 | 1.8 | 17.5 | 460 | 0,386 |
1x95 | 1.6 | 1.8 | 20.0 | 603 | 0,284 |
1x120 | 1.6 | 1.8 | 21.5 | 722 | 0,220 |
1x150 | 1.8 | 1.8 | 24.0 | 871 | 0,173 |
1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0,141 |
1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0,102 |
1x300 | 2.4 | 2.2 | 32.0 | 1687 | 0,0843 |
