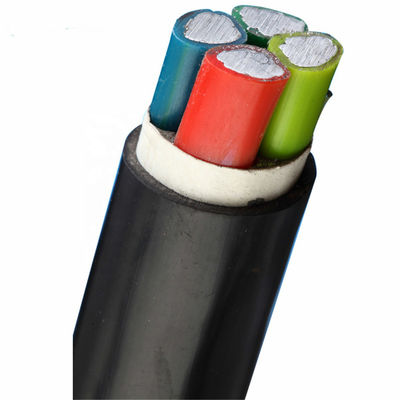

0.6/1kw Kabel van de tunnel de pvc Geïsoleerde Macht
Pvc geïsoleerde machtskabel
Pvc (polyvinylchloride) wordt wijd gebruikt voor isolatie, deklaag en het in de schede steken van kabelstructuren. Pvc is rendabel en heeft uitstekende het verouderen eigenschappen, gewoonlijk overschrijdend een levensduur van 25 tot 30 jaar.
Omdat pvc gemakkelijk zich is te wijzigen, wordt het beschouwd als om één van het meest veelzijdig thermoplast-hoewel pvc inherent hard en hard is, is het gemakkelijk om plastificeermiddelen over te gaan, worden de stabilisatoren, de smeermiddelen en de verschillende andere hulpingrediënten en de vullers gewijzigd en verwerkt om diverse eigenschappen te verbeteren. Wanneer gebruikt als thermoplastisch type, is het ook gemakkelijk te verwerken en te recycleren.
De kabels met de isolatie of de schede van pvc zijn vlam - vertrager, die een belangrijke overweging voor kabels in de meeste toepassingen is. Pvc is bestand tegen vele chemische producten, met inbegrip van oliën, zuren, en alkali, en is taai, duurzaam, en slijtvast. Het toevoegen van diverse additieven kan zijn temperatuurgamma (gewoonlijk -40 aan 105°C), evenals zijn weerstand tegen zonlicht verbeteren, rook en stofemissies verminderen en waterweerstand verbeteren.
Als isolerend materiaal, kunnen de kabels gewoonlijk slechts tussen XLPE en pvc-tussen thermoplastische en thermoset materialen kiezen. Er zijn thermosetting pvc-kruisverbindingen, die gebruikend elektronenstraaltechnologie gewoonlijk cross-linked, maar is duurder te gebruiken, zodat wanneer gespecificeerd, worden zij gewoonlijk gebruikt in hoog-specificatietoepassingen in de industrieën zoals defensie en automobiel. Thermosetting of cross-linked polyvinylchloride heeft hogere hittebestendigheid, taaier en de betere diëlektrische sterkte, het betekent zo dat de dunnere deklagen of het isoleren lagen kunnen worden toegepast, resulterend in een kleinere totale kabelgrootte.
Technische Parameters:
| Dwarsdoorsnede |
Leider |
Leider Screen |
Isolatie |
Het isolatiescherm |
Het metaalscherm |
Binnenschede |
Pantser |
Het schermlaag Nr. |
Buitenschede |
Algemene Diameter |
Koperkabel |
Aluminiumkabel |
| mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
mm |
mm |
kg/km |
kg/km |
| 50 |
8.4 |
0,8 |
10.5 |
0,8 |
0,1 |
2.0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0,8 |
10.5 |
0,8 |
0,1 |
2.1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0,8 |
10.5 |
0,8 |
0,1 |
2.2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0,8 |
10.5 |
0,8 |
0,1 |
2.3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0,8 |
10.5 |
0,8 |
0,1 |
2.4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Toepassing
De pvc geïsoleerde machtskabels zijn geschikt voor transmissie en distributiesystemen met een nominale spanning van 0.6/1kV. Voor vaste installatie in openlucht, direct begraven in de kabeltrog. Van de staalband kunnen de gepantserde (STA) kabels mechanische krachten weerstaan, maar kunnen geen grote trekkrachten weerstaan. Kunnen de staal gepantserde (SWA) kabels mechanische en trekkrachten weerstaan.
