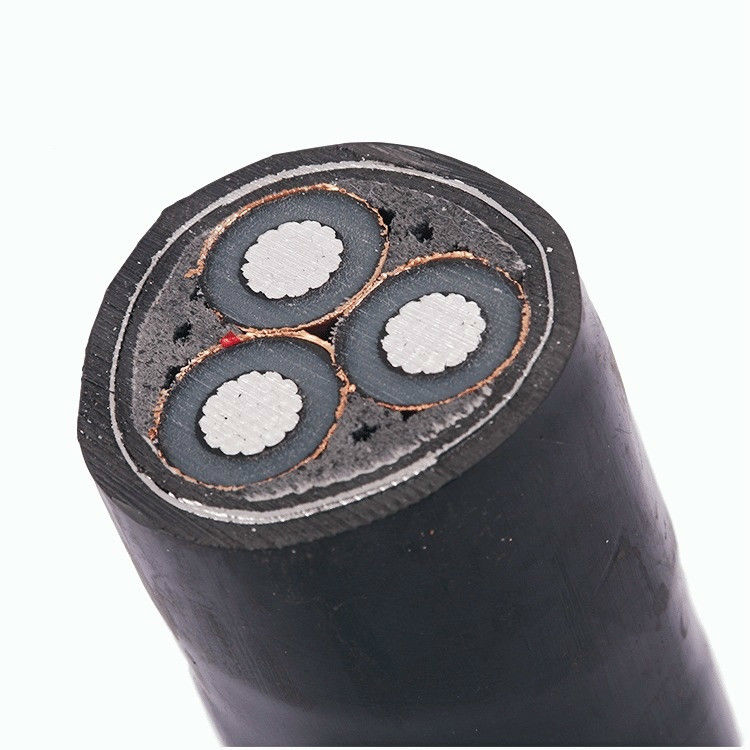

Pvc-Kabel van de het Voltagemacht van de Machtskabel de Middelgrote
Pvc isoleerde kabeltoepassing:
Gebruikt in machtstransmissie en distributiesystemen van 35kV en hieronder.
Over het algemeen gebruikt op stroom, bouw, mijnbouw, metallurgie, petrochemische stof en andere gebieden
Vervang volledig van olie doordrongen papier-geïsoleerde machtskabels en voer gedeeltelijke vervangingsmededelingen uit
Pvc geïsoleerde machtskabel
Cross-linked polyethyleen/de polyvinylchloride geïsoleerde draad behandelen de reeks van het draadproduct, en zijn het werk temperatuur is
Het varieert al naar gelang het isolatiemateriaal, hoofdzakelijk 70 graden en 90 graden temperatuur.
Volgens het leidertype, met inbegrip van stevige leider pvc/isoleerde XLPE draden,
Verticaal pvc/de XLPE geïsoleerde draden, pvc/XLPE isoleerden draden van verschillende kleuren.
Volgens zijn vorm, omvat het vlakke draden van verschillende kleuren, ronde draden, enz.
Gecodeerd volgens zijn kernaantal, met inbegrip van enig-kerndraad, multi-core draad en andere verschillende kleuren.
Technische Parameters:
| Dwarsdoorsnede |
Leider |
Leider Screen |
Isolatie |
Het isolatiescherm |
Het metaalscherm |
Binnenschede |
Pantser |
Het schermlaag Nr. |
Buitenschede |
Algemene Diameter |
Koperkabel |
Aluminiumkabel |
| mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
mm |
mm |
kg/km |
kg/km |
| 50 |
8.4 |
0,8 |
10.5 |
0,8 |
0,1 |
2.0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0,8 |
10.5 |
0,8 |
0,1 |
2.1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0,8 |
10.5 |
0,8 |
0,1 |
2.2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0,8 |
10.5 |
0,8 |
0,1 |
2.3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0,8 |
10.5 |
0,8 |
0,1 |
2.4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Gebruiksfunctie:
1. Nominale spanning: Uo/U: 26/35kV, 21/35kV, 12/20 kV (24 kV), 8,7/10kV, 8,7/15kV, 6/6kV, 6/10kV.
2. Aantal kernen: enige kern, drievoudige kern.
3. Het maximum - de toelaatbare het werk temperatuur van de leider voor het werk op lange termijn is 90oC. In een kort:sluitenstaat (de langste duur overschrijdt 5 seconden niet). De maximumtemperatuur van de leider overschrijdt geen 250.
4. De gelijkstroom-weerstand van de leider voldoet aan de vereisten van GB/T3956-1997.
5. De omgevingstemperatuur zou niet lager moeten zijn dan 0 wanneer het leggen. Anders, zou het moeten worden voorverwarmd.
6. Er is geen horizontale dalingsgrens wanneer het leggen van kabels. De buigende straal van gevoelige de drie-kern kabel zou niet minder dan 12 keer moeten zijn de buitendiameter van de kabel.
7. Het werk de test van het frequentievoltage:
Voor kabels met Uo van 3.6kV of verminder: 2.5Uo + 2kV/5min zonder punctuur.
Voor kabels met Uo van 3.6kv~18kV: 3.5Uo/5min zonder punctuur.
Voor kabels met Uo van 21kV en 26 kV: 2.5Uo/30min, geen punctuur.
8. Gedeeltelijke lossingstest: De lossingscapaciteit van de kabel bij 1.73Uo zou geen 10pC moeten overschrijden.
