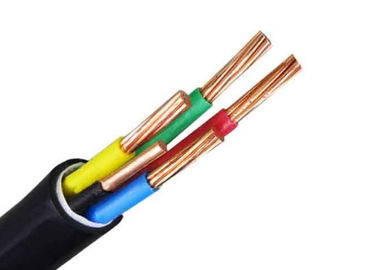

de slijtvaste pvc geïsoleerde kabel van 1.5mm2 2.5mm2
Nominale spanning:
0.6 / 1kv
Aantal kernen:
1 kern, 2 kernen, 3 kernen, 3 + 1 kernen, 3 + 2 kernen, 4 kernen, 4 + 1 kernen, 5 kernen
De toepassing van pvc isoleerde machtskabel:
De pvc geïsoleerde kabels zijn geschikt om in vaste plaatsen te leggen. Het wordt wijd gebruikt in draaddistributie en machtstransmissie met AC nominale spanning tot 1KV.
De de dienstprestaties van pvc isoleerden machtskabel:
1) Nominale spanning: 0,6/1KV
2) Het werk temperatuur op lange termijn: niet hoger dan 70℃
3) Wanneer het leggen van kabels, zou de omgevingstemperatuur niet lager moeten zijn dan 0°C
4) Minimum buigende straal:
Kabel totale diameter ≤25mm, buigende straal ≥4D
Het buigen radius≥6D, totale kabel diameter> 25mm
Technische Parameters:
| Dwarsdoorsnede |
Leider |
Leider Screen |
Isolatie |
Het isolatiescherm |
Het metaalscherm |
Binnenschede |
Pantser |
Het schermlaag Nr. |
Buitenschede |
Algemene Diameter |
Koperkabel |
Aluminiumkabel |
| mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
mm |
mm |
kg/km |
kg/km |
| 50 |
8.4 |
0,8 |
10.5 |
0,8 |
0,1 |
2.0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0,8 |
10.5 |
0,8 |
0,1 |
2.1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0,8 |
10.5 |
0,8 |
0,1 |
2.2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0,8 |
10.5 |
0,8 |
0,1 |
2.3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0,8 |
10.5 |
0,8 |
0,1 |
2.4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Het belangrijkste doel
Cross-linked polyethyleen (XLPE) kabels hebben uitstekende elektro en fysische eigenschappen en zijn de beste kabels voor transmissie en distributielijnen. De voordelen van deze kabels zijn eenvoudige structuur en lichtgewicht; naast uitstekende elektro, thermische, mechanische en chemische weerstand, hebben zij ook het gemak van toepassing. Het kan ook langs de route worden geplaatst zonder wordt beperkt door hoogteverschillen.
