Pvc van de koperkern isoleerde Flexibele Kabel
Wij worden gevestigd onder de beroemde pvc-draadfabrikanten in China. De kabels van laag voltagepvc en pvc isoleerden kabels die wij worden ontworpen en worden vervaardigd door deskundigen hebben verstrekt. Elk van onze pvc-kabels ontmoeten de vereiste specificaties van de industrie. Bovendien worden de pvc geïsoleerde kabels gemaakt van aluminium en koperen geleiders, die aan diverse internationale normen voldoen. Bovendien worden onze pvc-kabels erkend door belangrijke elektro raadplegende bedrijven.
Toepassing
De ontharde koperdraden met pvc-isolatie zijn geschikt om huishoudapparaten, kleine machtshulpmiddelen, instrumenten en elektroverlichtingsapparatuur aan te sluiten, en als schakelaars voor bestuurders, verlichting, elektromateriaal, instrumenten en telecommunicatie-uitrusting wijd gebruikt.
Technische Parameters:
| Dwarsdoorsnede | Leider | Leider Screen | Isolatie | Het isolatiescherm | Het metaalscherm | Binnenschede | Pantser | Het schermlaag Nr. | Buitenschede | Algemene Diameter | Koperkabel | Aluminiumkabel |
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/km | kg/km | |
| 50 | 8.4 | 0,8 | 10.5 | 0,8 | 0,1 | 2.0 | 0,8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0,8 | 10.5 | 0,8 | 0,1 | 2.1 | 0,8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11.5 | 0,8 | 10.5 | 0,8 | 0,1 | 2.1 | 0,8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0,8 | 10.5 | 0,8 | 0,1 | 2.2 | 0,8 | 2 | 4 | 97 | 12253 | 10059 |
| 150 | 14.5 | 0,8 | 10.5 | 0,8 | 0,1 | 2.3 | 0,8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16.2 | 0,8 | 10.5 | 0,8 | 0,1 | 2.3 | 0,8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18.4 | 0,8 | 10.5 | 0,8 | 0,1 | 2.4 | 0,8 | 2 | 4 | 110 | 17249 | 12837 |
| 300 | 20.5 | 0,8 | 10.5 | 0,8 | 0,1 | 2.5 | 0,8 | 2 | 5 | 115 | 19603 | 14061 |
| 400 | 23.5 | 0,8 | 10.5 | 0,8 | 0,1 | 2.6 | 0,8 | 2 | 5 | 122 | 23151 | 15874 |
| 500 | 26.5 | 0,8 | 10.5 | 0,8 | 0,1 | 2.8 | 0,8 | 2 | 5 | 129 | 27045 | 17807 |
Bouwdetails
leider
De leider wordt gemaakt van elektrolytisch rangaluminium/koper, overeenkomstig IS: 8130: Klasse 1 van 1984 en Klasse 2 normen
Isolatie (IS: 5831-1984)
Pvc-Type A: Algemene isolatie voor vaste installatiekabels.
Pvc-Type C: De hittebestendige isolatie (van u).
Kernerkenning
De kerndraad wordt geïdentificeerd door de volgende verschillende kleuren:
Enige kern: rood, geel, blauw, zwart of om het even welke kleur volgens klantenvereisten

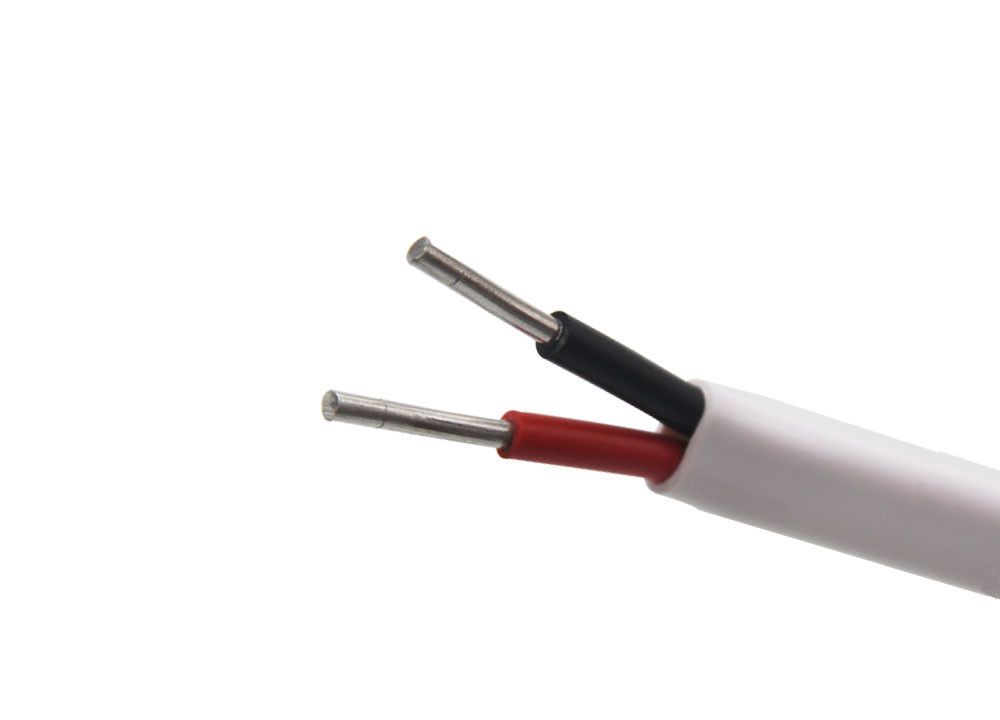

Twee kernen: rood en zwarte
Drie kernen: rood, geel en blauw
Drie en een half boren uit: rode, gele, blauwe en zwarte neutrale kernen.
Vierlingkern: rood, geel, blauw en zwart
Vijf-kern kabel: rood, geel, blauw, zwart en grijs.
Zes kernen en hierboven: de twee aangrenzende kernen (telling en richting) in elke laag zijn blauw en geel, en de rest is grijs. De zelfde opeenvolging zoals hierboven, en de onuitwisbare druk van kernaantallen, of alle kernen van dezelfde kleur hebben een onuitwisbare genummerde contrastkleur op elke kern. Andere die kleuren met kopers en fabrikanten, met digitale codes zijn overeengekomen.
lay-out
Volgens het bovengenoemde kleurenschema, stapel de kerndraden met aangewezen rechtse draden.
Binnenschede
Volgens de overeenkomst tussen de leverancier en de koper om thermoplastische materialen te gebruiken, wordt de gelamineerde kern verstrekt door het verpakken of uitdrijving. Het gebruikte materiaal zou met de temperatuurclassificatie van de pvc-kabel compatibel moeten zijn.
Pantser
Het pantser wordt verstrekt op de binnenschede om mechanische schade te verhinderen. Het pantser gebruikt gewoonlijk gegalvaniseerde staaldraad of staalriem. Het pantser zou behoorlijk linkshandige op de binnenschede moeten zijn. De minimumdekking van het pantser zou 90% moeten zijn. In enig-kernkabels in AC systemen worden gebruikt, zouden de niet-magnetische harde aluminiumdraden voor het armoring moeten worden gebruikt. die Als de diameter van de binnenschede 13 mm (groter dan 13 mm) niet overschrijdt, wordt de ronde staaldraad gebruikt. De bandpantser van het gebruiks vlak staal. De verschillende grootte van ronde draden kan ook volgens specifieke vereisten worden verstrekt.
Pvc-jasje
De buitenschede zou op de binnenschede of de gestapelde kernen moeten worden in de schede gestoken. Als een buitenschede op de gelamineerde kern wordt verstrekt, zou de gemiddelde dikte van de buitenschede de som van de nominale dikte van de buitenschede moeten zijn en de minimumdikte van de binnen binnen gespecificeerde schede IS: 1554 (deel-1) - 1988 de schede in de norm wordt gespecificeerd die.
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
