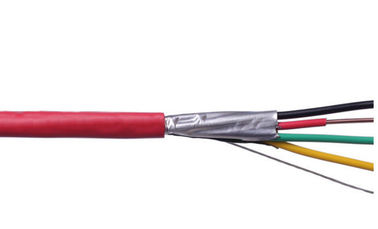

4×4mm2 PVC brandwerende kabel
Toepassingsgebied
Deze kabels worden gebruikt voor de stroomvoorziening in laagspanningsinstallatiesystemen en zijn geschikt voor installatie in binnen- en buitenruimte, kabelgoten, ondergrondse, stroom- en wisselstations, lokale energiedistributie en industriële installaties zonder mechanische schade.
bouw
1. Dirigent
De geleider moet van klasse 1 of klasse 2 zijn van gewoon of met metaal gecoat gegloeid koper of gewoon aluminium of aluminiumlegering, of van klasse 5 van gewoon of met metaal gecoat koper in overeenstemming met IEC 60228
2. Isolatie
Het materiaal en de dikte van XLPE moeten voldoen aan de eisen van IEC 60502 of BS 5467 en kunnen continu werken bij 90°C.
3. Montage/binnendeksel
De binnenhoes kan worden samengedrukt of gemalen. Bij kabels met ronde aders, met uitzondering van kabels met meer dan vijf aders, is het gebruik van overlappende binnenmantels alleen toegestaan als de ruimte tussen de aders grotendeels is opgevuld. Voordat de geëxtrudeerde binnendeklaag wordt aangebracht, mag een geschikte lijm worden gebruikt. Het materiaal moet compatibel zijn met het isolatiemateriaal en het materiaal dat wordt gebruikt voor de binnenste deklaag en vullaag moet geschikt zijn voor de werktemperatuur van de kabel en compatibel zijn met het isolatiemateriaal; bij halogeenvrije kabels moet de binnenste deklaag en opvullaag ook uit halogeenvrije verbindingen bestaan.
4. Harnas
Volgens IEC 60502-1 wordt aluminium/gegalvaniseerd staal/staaldraad spiraalvormig op de binnenkap gewikkeld, en kunnen dubbele aluminium/staaltape en koper/vertind koperdraad ook volgens de vereisten worden vervaardigd.
| Aantal kernen x |
Isolatie |
Nominaal |
Buiten Ø |
gewicht |
Huidige beoordelingen in lucht 30℃ |
Huidige beoordelingen begraven 20℃ |
maximale DC-weerstand bij 20℃ |
| dwarssec. |
dikte |
Schede |
ca. |
ca. |
| |
|
dikte |
|
|
| mm² |
mm |
mm |
mm |
kg/km |
A |
A |
Ω/km |
| 4×4 |
1 |
1.8 |
14.9 |
339 |
30 |
38 |
4.61 |
| 4×6 |
1 |
1.8 |
16.1 |
436 |
38 |
48 |
3.08 |
| 4×10 |
1 |
1.8 |
19.3 |
669 |
53 |
66 |
1,83 |
| 4×16 |
1 |
1.8 |
21.8 |
953 |
70 |
86 |
1.15 |
| 4×25 |
1.2 |
1.8 |
26 |
1374 |
94 |
112 |
0,73 |
| 4×35 |
1.2 |
1.8 |
28.7 |
1810 |
116 |
135 |
0,52 |
| 4×50 |
1.4 |
1.9 |
29.5 |
2312 |
139 |
161 |
0,39 |
| 4×70 |
1.4 |
2.1 |
33 |
3105 |
177 |
202 |
0,27 |
| 4×95 |
1.6 |
2.2 |
38.1 |
4179 |
217 |
240 |
0,19 |
| 4×120 |
1.6 |
2.4 |
41.1 |
5185 |
254 |
274 |
0,15 |
| 4×150 |
1.8 |
2.5 |
45,8 |
6414 |
294 |
309 |
0,12 |
| 4×185 |
2 |
2.7 |
50,5 |
7901 |
337 |
346 |
0,1 |
| 4×240 |
2.2 |
2.9 |
55,7 |
10249 |
401 |
403 |
0,08 |
| 4×300 |
2.4 |
3.1 |
63,4 |
13365 |
470 |
459 |
0,06 |
U kunt kiezen uit 3 brandveiligheidsklassen
Klasse A is de hoogste vlamvertragende kwaliteit. Dat wil zeggen dat het isolatiemateriaal dat in de kabel wordt gebruikt, het vultouw, de bevestigingstape/-laag (binnenkussen) en het omhulselmateriaal allemaal vlamvertragende materialen zijn.
Met uitzondering van isolatiematerialen zijn alle andere materialen van klasse B vlamvertragende materialen.
C-klasse, alleen het mantelmateriaal is vlamvertragend
NH-kabel (brandwerende kabel) is een kabel opgebouwd uit een laagje micatape. Zelfs als de plastic huid verbrandt, zal de vuurvaste laag geen kortsluiting veroorzaken. Snijd bij het bedraden de vuurvaste laag van de draad af.
LSZH-, LSOH-, LS0H-, LSFH- of OHLS-kabels (rookarme, halogeenvrije kabels) zijn geïsoleerde of buitenmantelkabels gemaakt van rookarme halogeenvrije materialen, die helpen de giftige en corrosieve gassen die tijdens het verbrandingsproces worden gegenereerd, te verminderen.
Anti-termietenkabels zijn kabels die zijn gemaakt door isolatiemateriaal of buitenmantels te mengen met bepaalde materialen om te voorkomen dat termieten in de kabels bijten.
