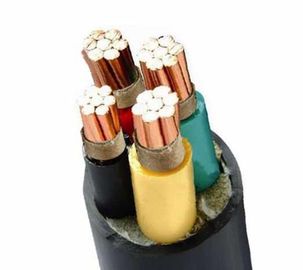

de vuurvaste kabel van 1kV XLPE
Toepassingsgebied
Deze kabels worden gebruikt voor voeding in zwakstroominstallatiesystemen en zijn geschikt voor installatie in binnen en openlucht, kabelkanalen, ondergrondse, machts en uitwisselingsposten, lokale energiedistributie, en bedrijven zonder mechanische schade.
bouw
1. Leider
De leider zal Klasse 1 of Klasse 2 van gewone of metaal met een laag bedekt onthard koper of duidelijke aluminium of aluminiumlegering, of Klasse 5 van gewone of metaal met een laag bedekt koper overeenkomstig CEI 60228 zijn
2. Isolatie
Het materiaal en de dikte van XLPE zouden aan de behoeften van CEI 60502 of BS 5467 moeten voldoen, en kunnen onophoudelijk bij 90°C. werken.
3. Assemblage/binnendekking
De binnendekking kan worden gedrukt of grond. Voor kabels met ronde kernen, behalve kabels met meer dan vijf kernen, wordt het gebruik van overlappende binnenbekledingen slechts toegestaan wanneer het hiaat tussen de kernen wezenlijk is gevuld. Alvorens de uitgedreven binnendekkingslaag toe te passen, wordt het toegestaan om een geschikte kleefstof te gebruiken. Het materiaal zou met het isolerende die materiaal compatibel moeten zijn, en het materiaal voor de binnen behandelende en vullende laag wordt gebruikt zou voor de het werk temperatuur van de kabel en het compatibele systeem met het isolerende materiaal geschikt moeten zijn; voor halogeen-vrije kabels, zou de binnen behandelende en vullende laag ook halogeen-vrije samenstellingen moeten zijn.
4. Pantser
Volgens CEI 60502-1, zijn het aluminium/het gegalvaniseerde staal/de staaldraad spiraalvormig - de wond op de binnendekking, en de dubbele aluminium/staalband en het koper/de ingeblikte koperdraad kunnen ook volgens vereisten worden vervaardigd.
| No.cores x | Isolatie | Nominaal | Buitenø | gewicht | Huidige classificaties in lucht 30℃ | De huidige classificaties begroeven 20℃ | maximumgelijkstroom-weerstand bij 20℃ |
| dwars-seconde. | dikte | Schede | ong. | ong. | |||
| dikte | |||||||
| mm ² | mm | mm | mm | kg/km | A | A | Ω/km |
| 4×4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
| 4×6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
| 4×10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
| 4×16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
| 4×25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0,73 |
| 4×35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0,52 |
| 4×50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0,39 |
| 4×70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0,27 |
| 4×95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0,19 |
| 4×120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0,15 |
| 4×150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0,12 |
| 4×185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0,1 |
| 4×240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0,08 |
| 4×300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0,06 |
Er zijn 3 brandbeveiligingrangen om te kiezen van
Sorteer A is de hoogste vlam - vertragersrang. Namelijk zijn het isolerende die materiaal in de kabel wordt gebruikt, de het vullen kabel, de vastmakende (binnenstootkussen) band/de laag en het schedemateriaal al vlam - vertragersmaterialen.
Behalve het isoleren van materialen, zijn alle andere materialen van Klasse B vlam - vertragersmaterialen.
C de rang slechts het schedemateriaal is vlam - vertrager
NH de kabel (vuurvaste die kabel) is een kabel met een laag van micaband wordt geconstrueerd. Zelfs als de plastic huid wordt gebrand, zal de vuurvaste laag geen kortsluiting veroorzaken. Wanneer bedrading, snijd de vuurvaste laag van de draad af.
De kabels van LSZH, van LSOH, van LS0H, van LSFH of OHLS-(laag-rook nul-halogeen kabels) zijn geïsoleerde of buiten in de schede gestoken die kabels van laag-rook halogeen-vrije materialen worden gemaakt, die helpen om giftige en corrosieve die gassen te verminderen tijdens het verbrandingsproces worden geproduceerd.
De anti-termietkabels zijn kabels door isolerende materialen of buitenscheden met bepaalde materialen worden gemaakt te mengen om termieten te verhinderen de kabels te bijten die.
