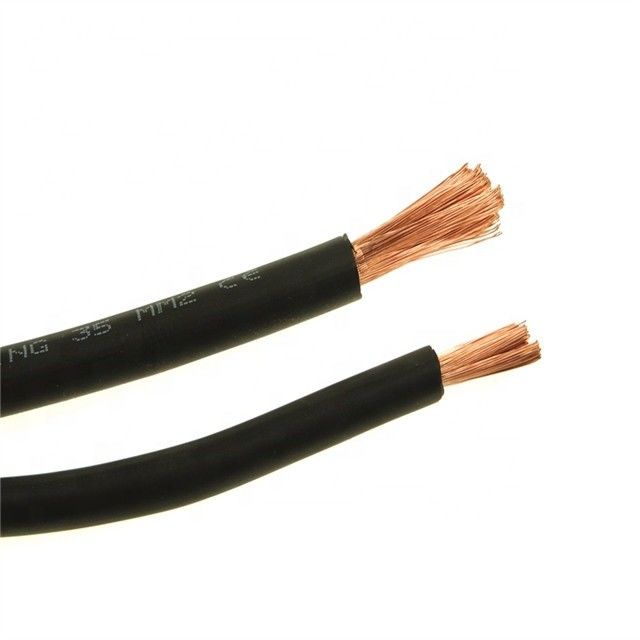

Kabel van het silicone de Rubberastm 400mm2 Flexibele Lassen
Productomschrijving
Toepassing
De 450/750 V koperen geleider EPR isoleerde rubberdiekabel voor elektrische apparaten, elektrohulpmiddelen, en divers mobiel elektromateriaal wordt gebruikt.
Bouw
Leider: Flexibele Naakte ontharde koperdraad of Ingeblikte Koperdraad
Isolatie: Nitril-butadieen-pvc of Rubbermateriaal of EPR
Schede: Nitril-butadieen-pvc of Rubbermateriaal of CSP
Keus van Zwarte, Oranje, Rode of Gele geïsoleerde matroos, enig & dubbel.
SQ MM.grootte (Europese stijl): 10 sq mm aan 240 sq mm
AWG-grootte (Noordamerikaanse stijl): 6 AWG aan MCM 500
Brede temperatuurwaaier: -55°C aan 105°C
Kenmerk
1. Geschat macht-frequentie voltage U0/U: 450/750V, 300/500V en 300/300V.
2. De maximum toegelaten werkende temperatuur van leider is 60°C.
3. De toegelaten laagste het werk temperatuur is -35°C.
4. De rubberdiekabel kan op plaatsen worden gebruikt door minerale olie en stookolie worden vervuild.
5. D>25mm is de minimum buigende straal meer dan 6 keer van kabeldiameter.
D≤25mmThe is de minimum buigende straal meer dan 4 keer van kabeldiameter. (D-Diameter van de kabel) 2.Characteristics
Specificatie
|
Type |
Geschat |
Dwarsdoorsnede |
Nr van |
Toepassingen |
|
YQ |
300/300 |
0.3-0.75 |
2-5 |
Gebruikt voor lichte draagbare elektrische materiaal en hulpmiddelen |
|
YZ YZW |
300/500 |
1.5-6 |
2-5 |
Gebruikt voor diverse draagbare elektrische materiaal en hulpmiddelen |
|
YC |
450/750 |
1.5-120 |
2-5 |
Gebruikt voor divers draagbaar elektrisch materiaal dat |
|
YH |
- |
10-185 |
1 |
Voor booglassen |
Hoofd Technische Gegevens
|
Nominale sectie gebied (mm2) |
Geen /diameter van het vastlopen (mm) |
Nominale schede dikte (mm) |
Algemene diameter (mm) |
Max. leiderweerstand bij 20℃ (Ω/km) |
||
|
Min. |
Max. |
Zonder ingeblikt |
Met ingeblikt |
|||
|
10 |
322/0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
|
16 |
513/0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
1.19 |
|
25 |
798/0.20 |
2.0 |
10.5 |
13.0 |
0,758 |
0,780 |
|
35 |
1121/0.20 |
2.0 |
11.5 |
14.5 |
0,536 |
0,552 |
|
50 |
1596/0.20 |
2.2 |
13.5 |
17.0 |
0,379 |
0,390 |
|
70 |
2214/0.20 |
2.4 |
15.0 |
19.5 |
0,268 |
0,276 |
|
95 |
2297/0.20 |
2.6 |
17.0 |
22.0 |
0,198 |
0,204 |
|
120 |
1702/0.30 |
2.8 |
19.0 |
24.0 |
0,161 |
0,164 |
|
150 |
2135/0.30 |
3.0 |
21.0 |
27.0 |
0,129 |
0,132 |
|
185 |
1443/0.40 |
3.2 |
22.0 |
29.0 |
0,106 |
0,108 |
|
240 |
1908/0.40 |
3.8 |
25.0 |
35.0 |
0,0801 |
0,0817 |
Modelnaam van rubberkabel
|
HAR-Code |
CEI |
Beschrijving |
Voltage Ontwerp |
Kernen |
|
H05rr-F |
60245IEC 53 (YZ) /YZ |
Gewoon rubber in de schede gestoken koord |
300/500V |
2~5 |
|
H05rn-F |
60245 CEI 57 (YZW) /YZW |
Gewone polychloroprene of |
300/500V |
2~5 |
|
H07rn-F |
60245 CEI 66 (YCW) /YC |
Zwaar polychloroprene orother equivalent |
450/750V |
3+1/3+2/4+1 |
|
H01n2-D |
60245 CEI 81 (YH) |
De rubber in de schede gestoken kabel van de booglassenelektrode |
100/100V |
10-120 |
|
60245 |
synthetische polychloroprene of ander equivalent |
100/100V |
10-120 |
Pakket
Inpakkend in plastic spoel, document spoel, houten trommel, staal houten trommel of als eis van de klant.
