Gedetailleerde productbeschrijving
| Nominale spanning: |
132kV |
Materiaal: |
Aluminium en staal |
| Sollicitatie: |
Bovengrondse transmissielijn |
Leidervorm: |
Circulaire |
| Type: |
Hoogspanning |
Dwarsdoorsnede: |
10-800 vierkante mm |

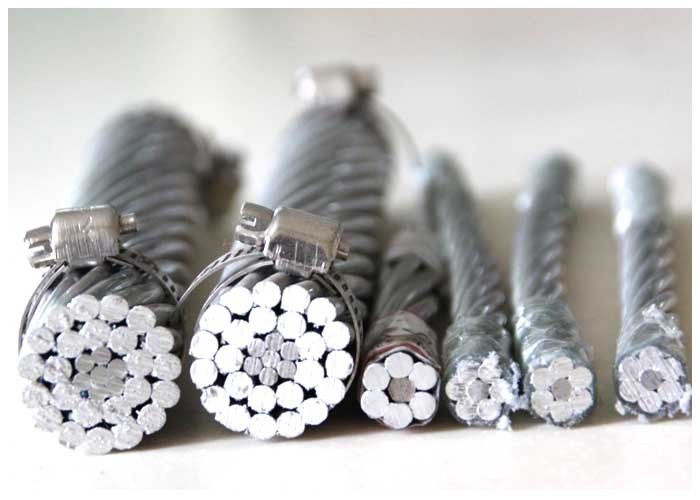

de Luchtleider van 750AWG 1200AWG ACSR, Luchtlijnleider
ACAR-bovenleidingskabelVoeg de volgende code en specificatie toe
Bovengrondse kabel van ACAR-legering die veel wordt gebruikt in hoogspanningslijnen met verschillende spanningsniveaus, omdat ze de voordelen hebben als hoge mechanische sterkte, goede geleidbaarheid, corrosieweerstand, licht volume van de eenheid, eenvoudig op te zetten, weerstand tegen hoge temperaturen, eenvoudige structuur, gemakkelijke installatie en onderhoud, grote transmissiecapaciteit en zijn ook geschikt voor aanleg over rivieren en valleien waar speciale geografische kenmerken bestaan.
AAC-geleider Standaard: GB1179-83, IEC1089-91.
Toepassingen
Geschikt voor gebruik in stroomdistributielijnen of vaste installaties met nominale spanning tot 0,6/KV binnen/buiten, ingesloten in een buis, in een ondergronds kanaal waar niet onderworpen aan mechanische schade.
Kenmerkend
- Hoge treksterkte, licht van gewicht, kleine doorzakking
-- Aluminium met hard oppervlak, anti-extrusie, eenvoudige aansluiting, hoog rendement constructie
-- Een goede kruipweerstand
- Bestand tegen corrosie, lange levensduur
| Type |
Beschrijving |
Aantal draad |
Sectiegebied
(mm2)
|
| AAC |
Alle aluminium geleider |
7~127 |
16~1500 |
| AAAC |
Geheel van aluminiumlegering |
7~91 |
17~1300 |
| ACSR |
Aluminium geleiders
Staal versterkt
|
7~103 |
16~1250 |
| AACSR |
Geleiders van aluminiumlegering
Staal versterkt
|
7~103 |
16~1250 |
| ACAR/AW |
Aluminium geleiders
Aluminiumlegering versterkt
|
7~103 |
16~1250 |
| ACSW/S |
Aluminium geleiders
Met aluminium beklede staaldraad/streng
|
7~103 |
16~1250 |
| GSW |
Gegalvaniseerde staaldraad |
3/2,64~37/4,55 |
16,41 ~ 765,99 |
Technische gegevens ACSR-geleider
| BS215 DEEL2 |
| Code |
Kruis |
Aantal draden |
Draaddiameter |
Diameter |
Massa per |
Beoordeeld |
Maximaal |
| naam |
sectie |
eenheid lengte |
kracht |
DC-weerstand |
| |
Al |
Staal |
Totaal |
Al |
Staal |
Kern |
Cond. |
|
|
bij 20°C |
| |
mm2 |
mm2 |
mm2 |
Al |
Staal |
mm |
mm |
mm |
mm |
kg/km |
kN |
ohm/km |
| WRAT |
10.6 |
1,77 |
12.4 |
6 |
1 |
1.5 |
1.5 |
1.5 |
4.5 |
42,8 |
4.14 |
2,7027 |
| EEKHOORN |
21 |
3.5 |
24.5 |
6 |
1 |
2.11 |
2.11 |
2.11 |
6.33 |
84,7 |
7,87 |
1,3659 |
| GOPHEL |
26.2 |
4.37 |
30.6 |
6 |
1 |
2.36 |
2.36 |
2.36 |
7.08 |
106 |
9.58 |
1,0919 |
| WEZEL |
31.6 |
5.27 |
36,9 |
6 |
1 |
2.59 |
2.59 |
2.59 |
7,77 |
127,6 |
11.38 |
0,9065 |
| VOS |
36,7 |
6.11 |
42,8 |
6 |
1 |
2,79 |
2,79 |
2,79 |
8.37 |
148,1 |
13.21 |
0,7812 |
| FRET |
42,4 |
7.07 |
49,5 |
6 |
1 |
3 |
3 |
3 |
9 |
171,2 |
15.27 |
0,6757 |
| KONIJN |
52,9 |
8.81 |
61,7 |
6 |
1 |
3.35 |
3.35 |
3.35 |
10.1 |
213,5 |
18.42 |
0,5419 |
| MINIK |
63.1 |
10.5 |
73,6 |
6 |
1 |
3.66 |
3.66 |
3.66 |
11 |
254,9 |
21.67 |
0,454 |
| STINKDIER |
63,2 |
36,9 |
100,1 |
12 |
7 |
2.59 |
2.59 |
7,77 |
13 |
463 |
52,79 |
0,4568 |
| BEVER |
75 |
12.5 |
87,5 |
6 |
1 |
3,99 |
3,99 |
3,99 |
12 |
302,9 |
25.76 |
0,382 |
| PAARD |
73,4 |
42,8 |
116,2 |
12 |
7 |
2,79 |
2,79 |
8.37 |
14 |
537,3 |
61.26 |
0,3936 |
| WASBEER |
78,8 |
13.1 |
92 |
6 |
1 |
4.09 |
4.09 |
4.09 |
12.3 |
318,3 |
27.06 |
0,3635 |
| OTTER |
83,9 |
14 |
97,9 |
6 |
1 |
4.22 |
4.22 |
4.22 |
12.7 |
338,8 |
28.81 |
0,3415 |
| KAT |
95,4 |
15.9 |
111,3 |
6 |
1 |
4.5 |
4.5 |
4.5 |
13.5 |
385,3 |
32.76 |
0,3003 |
| HAAS |
105 |
17.5 |
122,5 |
6 |
1 |
4,72 |
4,72 |
4,72 |
14.2 |
423,8 |
36.04 |
0,273 |
| HOND |
105 |
13.6 |
118,5 |
6 |
7 |
4,72 |
1,57 |
4.71 |
14.2 |
394 |
32.65 |
0,2733 |
| COYOTE |
131,7 |
20.1 |
151,8 |
26 |
7 |
2.54 |
1,91 |
5,73 |
15.9 |
520,7 |
45,86 |
0,2192 |
| POEMA |
131,5 |
7.31 |
138,8 |
18 |
1 |
3.05 |
3.05 |
3.05 |
15.3 |
418,8 |
29.74 |
0,2188 |
| TIJGER |
131,2 |
30.6 |
161,9 |
30 |
7 |
2.36 |
2.36 |
7.08 |
16.5 |
602,2 |
57,87 |
0,2202 |
| WOLF |
158,1 |
36,9 |
194,9 |
30 |
7 |
2.59 |
2.59 |
7,77 |
18.1 |
725,3 |
68,91 |
0,1829 |
| DINGO |
158,7 |
8.81 |
167,5 |
18 |
1 |
3.35 |
3.35 |
3.35 |
16.8 |
505,2 |
35,87 |
0,1814 |
| LYNX |
183,4 |
42,8 |
226,2 |
30 |
7 |
2,79 |
2,79 |
8.37 |
19.5 |
841,6 |
79,97 |
0,1576 |
| CARACAL |
184,2 |
10.2 |
194,5 |
18 |
1 |
3.61 |
3.61 |
3.61 |
18.1 |
586,7 |
40,74 |
0,1562 |
| PANTER |
212.1 |
49,5 |
261,5 |
30 |
7 |
3 |
3 |
9 |
21 |
973,1 |
92.46 |
0,1363 |
| JAGUAR |
210,6 |
11.7 |
222,3 |
18 |
1 |
3,86 |
3,86 |
3,86 |
19.3 |
670,8 |
46.57 |
0,1366 |
| LEEUW |
238,3 |
55,6 |
293,9 |
30 |
7 |
3.18 |
3.18 |
9.54 |
22.3 |
1093,4 |
100,47 |
0,1213 |
| BEER |
264,4 |
61,7 |
326,1 |
30 |
7 |
3.35 |
3.35 |
10.1 |
23.5 |
1213,4 |
111,5 |
0,1093 |
| GEIT |
324,3 |
75,7 |
400 |
30 |
7 |
3,71 |
3,71 |
11.1 |
26 |
1488,2 |
135.13 |
0,0891 |
| SCHAAP |
375,1 |
87,5 |
462,6 |
30 |
7 |
3,99 |
3,99 |
12 |
27.9 |
1721,3 |
156,3 |
0,0771 |
| ANTILOPE |
374,1 |
48,5 |
422,6 |
54 |
7 |
2,97 |
2,97 |
8.91 |
26.7 |
1413,8 |
118,88 |
0,0773 |
| BIZON |
381,7 |
49,5 |
431,2 |
54 |
7 |
3 |
3 |
9 |
27 |
1442,5 |
121,3 |
0,0758 |
| HERT |
429,6 |
100,2 |
529,8 |
30 |
7 |
4.27 |
4.27 |
12.8 |
29.9 |
1971,4 |
179 |
0,0673 |
| ZEBRA |
428,9 |
55,6 |
484,5 |
54 |
7 |
3.18 |
3.18 |
9.54 |
28.6 |
1620,8 |
131,92 |
0,0674 |
| ELK |
477,1 |
111,3 |
588,5 |
30 |
7 |
4.5 |
4.5 |
13.5 |
31,5 |
2189,5 |
198,8 |
0,0606 |
| KAMEEL |
476 |
61,7 |
537,7 |
54 |
7 |
3.35 |
3.35 |
10.1 |
30.2 |
1798,8 |
146,4 |
0,0608 |
| ELAND |
528,5 |
68,5 |
597 |
54 |
7 |
3.53 |
3.53 |
10.6 |
31.8 |
