Plaats van herkomst China
Merknaam QINGDAO YICABLE CABLE
Certificering ASTM A475, BS 183:1972
Productdetails
Geleider:
Gegalvaniseerde staaldraad
Sollicitatie:
machtstransmissiesysteem
Isolatie:
NEE
Schede:
NEE
Diameter:
5.5 mm~37.5 mm
Nummer van de draden:
3 sq mm~37 sq mm
Markeren:

all aluminium alloy conductor

,

acsr conductor

Betaling en verzendvoorwaarden
Min. bestelaantal
0.5KM
Prijs
0.10-10.99USD/m
Verpakking Details
Houten trommel of staaltrommel
Levertijd
10Days of meer
Betalingscondities
L/C, D/A, D/P, T/T, Western Union,
Levering vermogen
1000KM PER MAAND
Productbeschrijving

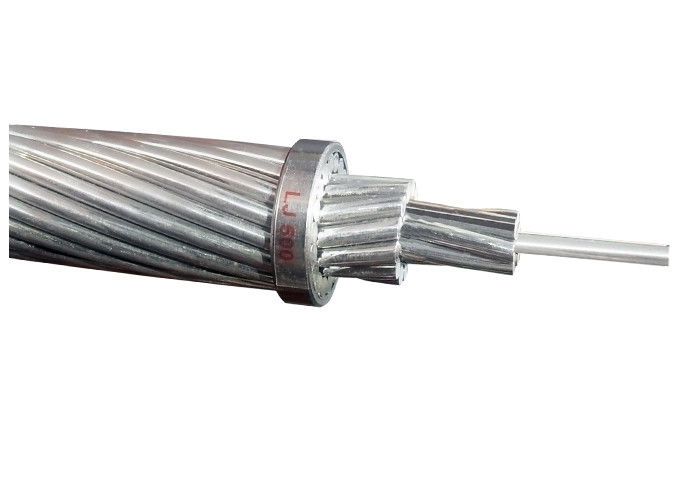

Verzinkt staaldraad GSW blanke geleider voor stroomtransmissiesysteem



Specificaties


Het product verzinkt staaldraad (GSW) wordt gebruikt voor de kabel van ACSR (Aluminum Conductor Steel Reinforced) geleider. Als toonaangevend bedrijf in deze industrie heeft de GSW geproduceerd door Shenghua uitstekende mechanische eigenschappen, de beste coatingkwaliteit en een mooie oppervlakteconditie.





 Diameter(mm)

Treksterkte(Mpa)

Gewicht zink(g/m2)

1.24~2.25

1340~1620

185~215

2.25~3.00

1310~1590

230


3.00~3.50

1290~1550

245


3.50~4.25

1290~1520

260


4.25~4.75

1290~1520

275


4.75~5.50

1290~1520

290








Intensiteitsniveau Draaddiameter Min. Trek Min. Spanning met 1% Min. Rek Min. Aantal 360° Diameter van testen


Sterkte Rek Percentage bij L=250 draaiingen
Dorn

mm
mpa mpa %


keer

>1.24~2.25 1340 1170 3.0
16
1

>2.25~2.75 1310 1140 3.0
16
1

>2.75~3.00 1310 1140 3.5
16
1
Algemeen >3.00~3.50 1290 1100 3.5
14
1

>3.50~4.25 1290 1100 4.0
12
1

>4.25~4.75 1290 1100 4.0
12
1

>4.75~5.50 1290 1100 4.0
12
1

>1.24~2.25 1450 1310 2.5
16
3

>2.25~2.75 1410 1280 2.5
16
3

>2.75~3.00 1410 1280 3.0
16
4
Hoog >3.00~3.50 1410 1240 3.0
14
4

>3.50~4.25 1380 1170 3.0
12
4

>4.25~4.75 1380 1170 3.0
12
4

>4.75~5.50 1380 1170 3.0
12
4

>1.24~2.25 1620 1450 2.0
14
4

>2.25~2.75 1590 1410 2.0
14
4

>2.75~3.00 1590 1410 2.5
12




5
Zeer Hoog >3.00~3.50 1550 1380 2.5
12
5

>3.50~4.25 1520 1340 2.5
10
5

>4.25~4.75 1520 1340 2.5
10
5

>4.75~5.50 1520 1270 2.5
10
5








ASTM A475
Aantal draden Ca. Strand Dia. Geleidingsvermogen (S)  Hoog Extra Hoog Ca. Gewicht
/Dia.

Martin Kwaliteit Sterkte Kwaliteit Sterkte Kwaliteit

Inch mm kN kN kN kg/km
3/2.64 7/32 5.56 10.409 15.569 21.796 131
3/3.05 1/4 6.35 13.523 21.040 29.981 174
3/3.05 1/4 6.35 - - - 174
3/3.30 9/32 7.14 15.035 23.398 33.362 204
3/3.68 5/16 7.94 18.193 28.246 40.479 256
3/4.19 3/8 9.52 24.732 37.187 52.489 328
7/1.04 1/8 3.18 4.048 5.916 8.140 49
7/1.32 5/32 3.97 6.539 9.519 13.078 76
7/1.57 3/16 4.76 8.452 12.677 17.748 108
7/1.65 3/16 4.76 - - - 118
7/1.83 7/32 5.56 11.387 17.126 24.020 145
7/2.03 1/4 6.35 14.012 21.129 29.581 181
7/2.36 9/32 7.14 18.905 28.469 39.812 243
7/2.64 5/16 7.94 23.798 35.586 49.820 305
7/2.77 5/16 7.94 - - - 335
7/3.05 3/8 9.52 30.915 48.040 68.503 407
7/3.68 7/16 11.11 41.591 64.499 92.523 594
7/4.19 1/2 12.70 53.823 83.627 119.657 768
7/4.78 9/16 14.29 69.837 108.981 155.688 991
7/5.26 5/8 15.88 84.961 131.667 188.605 1211
19/2.54 1/2 12.70 56.492 84.961 118.768 751
19/2.87 9/16 12.49 71.616 107.202 149.905 948
19/3.18 5/8 15.88 80.513 124.995 178.819 1184
19/3.81 3/4 19.05 116.543 181.487 259.331 1719
19/4.50 7/8 22.22 159.691 248.211 354.523 2352
19/5.08 1 25.40 209.066 325.610 464.839 2384
37/3.63 1 25.40 205.508 319.827 456.832 3061
37/4.09 11/8 28.58 262.000 407.457 581.827 4006
37/4.55 11/4 31.75 324.720 505.318 721.502 4833
