Plaats van herkomst China
Merknaam QINGDAO YICABLE CABLE
Certificering ASTM A475, BS 183:1972
Productdetails
Geleider:
Gegalvaniseerd staal
Dwarsdoorsnede gebied:
16.41~765.99mm²
Sollicitatie:
Kabel van ACSR (overhoofd).
Isolatie:
NEE
Schede:
NEE
Model-NR.:
GSW
Type:
hoge spanning
Markeren:

all aluminium alloy conductor

,

acsr conductor

Betaling en verzendvoorwaarden
Min. bestelaantal
0.5KM
Prijs
0.10-10.99USD/m
Verpakking Details
Houten trommel of staaltrommel
Levertijd
10Days of meer
Betalingscondities
L/C, D/A, D/P, T/T, Western Union,
Levering vermogen
1000KM PER MAAND
Productbeschrijving

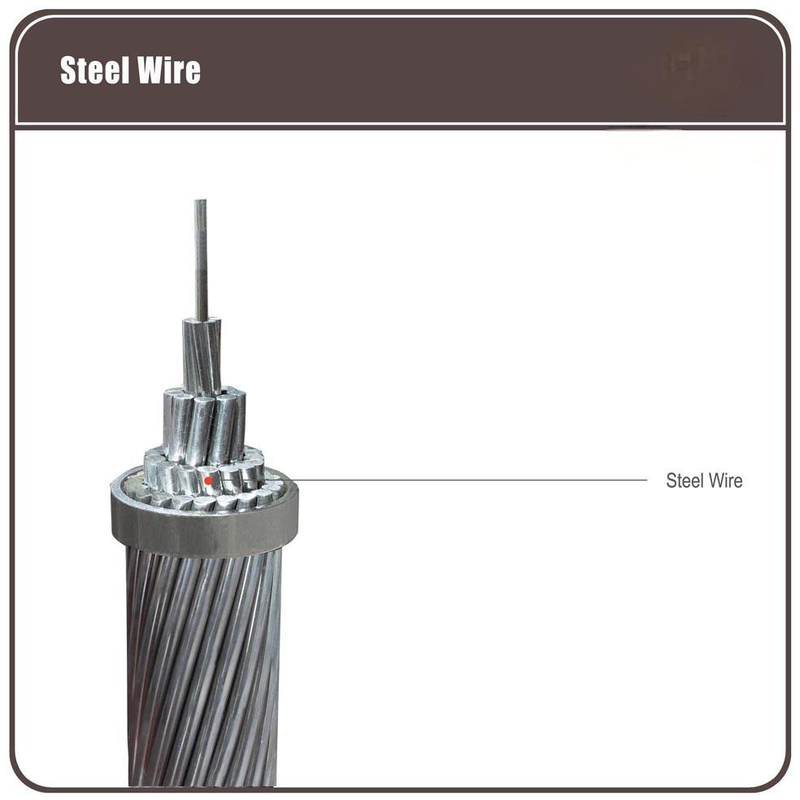

GSW Aluminium geleider staal versterkt anti-extrusie 16,41 mm2 - 765,99 mm2



Specificaties


Het product gegalvaniseerde staaldraad (GSW) wordt gebruikt voor het koord van ACSR (Aluminium Conductor Steel Reinforced) geleider.de door Shenghua vervaardigde GSW heeft uitstekende mechanische eigenschappen, de beste kwaliteit van de coating en een goede staat van het oppervlak.






 Diameter ((mm)

Tensile sterkte ((Mpa)

Gewicht van zink ((g/m)2)

1.24 ~ 2.25

1340~1620

185 tot en met 215

2.25 ~ 3.00

1310~1590

230


3.00~3.50

1290~1550

245


3.50 tot 4.25

1290~1520

260


4.25 tot 4.75

1290~1520

275


4.75 tot 5.50

1290~1520

290








Intensiteitsniveau Draaddiameter Min. Trekkracht Min. Stress met 1% Min. Verlenging Min. Aantal 360° Diameter van de test


Sterkte Uitbreiding Percentage wanneer L=250 vervorming
Mandril

mm
MPA MPA %


meervoudig

> 1,24 ~ 2.25 1340 1170 3.0
16
1

> 2,25 ~ 2.75 1310 1140 3.0
16
1

> 2,75 ~ 3.00 1310 1140 3.5
16
1
Algemeen > 3,00 ~ 3.50 1290 1100 3.5
14
1

> 3,50 ~ 4.25 1290 1100 4.0
12
1

> 4,25 tot en met 4.75 1290 1100 4.0
12
1

> 4,75 ~ 5.50 1290 1100 4.0
12
1

> 1,24 ~ 2.25 1450 1310 2.5
16
3

> 2,25 ~ 2.75 1410 1280 2.5
16
3

> 2,75 ~ 3.00 1410 1280 3.0
16
4
Hoog > 3,00 ~ 3.50 1410 1240 3.0
14
4

> 3,50 ~ 4.25 1380 1170 3.0
12
4

> 4,25 tot en met 4.75 1380 1170 3.0
12
4

> 4,75 ~ 5.50 1380 1170 3.0
12
4

> 1,24 ~ 2.25 1620 1450 2.0
14
4

> 2,25 ~ 2.75 1590 1410 2.0
14
4

> 2,75 ~ 3.00 1590 1410 2.5
12




5
Zeer hoog > 3,00 ~ 3.50 1550 1380 2.5
12
5

> 3,50 ~ 4.25 1520 1340 2.5
10
5

> 4,25 tot en met 4.75 1520 1340 2.5
10
5

> 4,75 ~ 5.50 1520 1270 2.5
10
5








GALVANISEERDE staaldraad/GSW





ASTM A475
Aantal draden Bij benadering Strand Dia. Leiding (S) Hoog Extra hoog Ongeveer Gewicht
Dia.

Martin Grade Sterktegraad Sterktegraad

Inches mm kN kN kN in kg/km
3/2.64 7/32 5.56 10.409 15.569 21.796 131
Drie derde.05 1/4 6.35 13.523 21.040 29.981 174
Drie derde.05 1/4 6.35 - - - 174
Drie derde.30 9/32 7.14 15.035 23.398 33.362 204
Drie derde.68 5/16 7.94 18.193 28.246 40.479 256
Drie vierde.19 3/8 9.52 24.732 37.187 52.489 328
7/1.04 1/8 3.18 4.048 5.916 8.140 49
7/1.32 5/32 3.97 6.539 9.519 13.078 76
7/1.57 3/16 4.76 8.452 12.677 17.748 108
7/1.65 3/16 4.76 - - - 118
7/1.83 7/32 5.56 11.387 17.126 24.020 145
7/2.03 1/4 6.35 14.012 21.129 29.581 181
7/2.36 9/32 7.14 18.905 28.469 39.812 243
7/2.64 5/16 7.94 23.798 35.586 49.820 305
7/2.77 5/16 7.94 - - - 335
7/3.05 3/8 9.52 30.915 48.040 68.503 407
7/3.68 7/16 11.11 41.591 64.499 92.523 594
7/4.19 1/2 12.70 53.823 83.627 119.657 768
7/4.78 9/16 14.29 69.837 108.981 155.688 991
7/5.26 5/8 15.88 84.961 131.667 188.605 1211
19/2.54 1/2 12.70 56.492 84.961 118.768 751
19/2.87 9/16 12.49 71.616 107.202 149.905 948
19/3.18 5/8 15.88 80.513 124.995 178.819 1184
19/3.81 3/4 19.05 116.543 181.487 259.331 1719
19/4.50 7/8 22.22 159.691 248.211 354.523 2352
19/5.08 1 25.40 209.066 325.610 464.839 2384
37/3.63 1 25.40 205.508 319.827 456.832 3061
37/4.09 11/8 28.58 262.000 407.457 581.827 4006
37/4.55 11/4 31.75 324.720 505.318 721.502 4833
