| MOQ: | 1.000 m |
| Prijs: | 0.19-10.99USD/M |
| Standard Packaging: | De houten Trommel van het Trommelstaal |
| Delivery Period: | 15 dagen |
| Payment Method: | L / C, T / T |
| Supply Capacity: | 500KM PER MAAND |

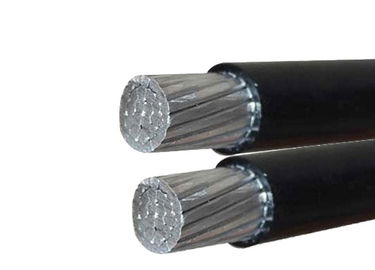

Zwarte XLPE isoleerde Luchtboskabel voor Luchtdistributielijnen
Gedetailleerde Productomschrijving
ABC-kabel
(De kabel van de de Dienstdaling)
1. Vastgelopen aluminiumgedrag
2. PE of XLPE-isolatie
3. ACSR, AAAC-Boodschappersdraad
Toepassing
Het heeft van de dienstdaling (ABC-kabels) in plaats van niet geïsoleerde leiders te gebruiken de voorkeur
bij laag voltagenetwerken. de de dienstdaling (ABC-kabels) wordt vooral gebruikt bij gebieden
waar de kosten van ondergrondse netwerken en ook duur zijn
voor elektrificatie van plattelandsgebieden zoals dorpen.
Voltage
Nominale spanning U0/U = 0,6 /1 kV
VAC-testvoltage 5 kV
Technische Gegevens
Maximum werkende temperatuur 90 graad
Maximumkort:sluitentemperatuur 250 graad. De de dienstdaling (ABC-kabels) wordt vooral gebruikt bij gebieden waar de kosten van ondergrondse netwerken en ook voor elektrificatie van plattelandsgebieden zoals dorpen duur zijn.
Technische die charaters van ABC op Standaardastm ANSI/ICEA s-76-474 en NFC 33-209 wordt gebaseerd
Programma van technische details
| Faseleider | |||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Aantal kernen | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimumaantal draden | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diameter van geïsoleerde kern | mm | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Huidige classificatie bij nog omringende wind, | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Leider temperature=75℃ | |||||||||
| Boodschappersleider | |||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter van geïsoleerde kern | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Berekende breukbelasting | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| De leider van de straatverlichting | |||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter van geïsoleerde kern | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Voltooide kabel | |||||||||
| Ong. algemene diameter | mm | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Gewicht ong. van kabel | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Verpakkingslengte | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
