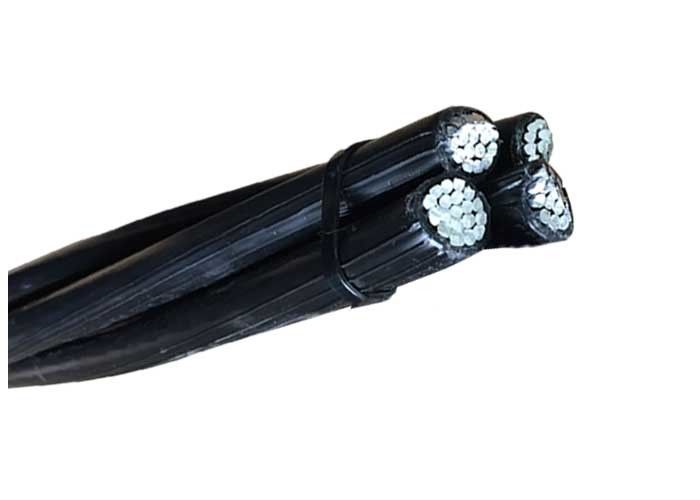

NF C 11-201 Standard Aerial Bundled Cable Used For Overhead Transmission Line

De Standaard Lucht Gebundelde die Kabel van N-F C 11-201 voor Luchttransmissielijn wordt gebruikt

  • Hoog licht

    Luchtfoto geïsoleerde kabel

    ,

    ABC-Machtskabel

  • leider
    Aluminium
  • Isolatie
    polyethyleen (PE)
  • Nominale spanning
    0.6/1 kV
  • Testvoltage
    4 kV AC
  • Leidertemperaturen.
    90℃
  • Kernen
    Vijf
  • Plaats van herkomst
    China
  • Merknaam
    HOLD-ONE
  • Certificering
    KEMA
  • Min. bestelaantal
    1.000 m
  • Prijs
    0.19-10.99USD/m
  • Verpakking Details
    De houten Trommel van het Trommelstaal
  • Levertijd
    30 DAGEN
  • Levering vermogen
    1000KM PER MAAND

De Standaard Lucht Gebundelde die Kabel van N-F C 11-201 voor Luchttransmissielijn wordt gebruikt

Kabel van de de Dienstdaling van N-F C 11-201 de Standaarddie voor Luchttransmissielijn wordt gebruikt



De lucht Gebundelde die kabels voor luchtdistributielijnen hebben worden ontworpen een geïsoleerde neutrale die boodschapper van AAAC wordt gemaakt, die de geïsoleerde leider van de aluminiumfase helically wond over het is. De kabels worden geschat bij 0.6/1 (1,2) kV en in overeenstemming zijn met IEC60502.



NORMEN

Nationaal: N-F C 11-201; N-F C 33-209
BESCHRIJVING
TOEPASSING
Worden de ALUMINIUMn-f C 33-209 de dienst gebundelde leiders gebruikt voor schatplichtige netwerken van machtsgebouwen en hun interne netwerken.



KENMERKEN
De gebundelde die leiderkabels hebben aluminiumleiders, met XLPE worden geïsoleerd, hebben zij goede duurzaamheid en thermische weerstand.

Een andere belangrijke kabelkenmerken zijn:

Ultraviolette stralingsweerstand,
Ozonweerstand,
Hoge diëlektrische sterkte,
Licht en gemakkelijk te behandelen.


INSTALLATIE
De procedures van de norm van N-F C 11-201 bepalen de installatieprocedures voor laag voltage luchtlijnen.

Deze kabels worden NIET TOEGESTAAN om, zelfs in buizen worden begraven.

Het MERKEN
Neutraal:
211 N-F C 33-209 211 „productieaantal“, „metrische gedrukte tekens“ inkt.

Fase 1, 2, 3:
het identificatienummer is gedrukt en in reliëf gemaakt op isolatie.

Proefdraad n°1: de ononderbroken witte lijn is gedrukt op de isolatie
Proefdraad n°2: geen het merken
ELEKTROkenmerken
Nominale spanning: 0.6/1 kV
Testvoltage: 4 kV AC
Weerstand tegen voltageschommelingen: 1.2/50µs met een positieve of negatieve polariteit en een piekwaarde van 20 kV.



NFC 33-209

Aantal Kernen x Nominale Dwarsdoorsnede Overaldiameter Gewicht Maximumleiderweerstand Minimumbreukbelasting Huidige Classificatie
No.×mm^2 mm Kg/Km Ω/Km KN A
2x10 RM 12.8 93 3,080 1.5 38
4x10 RM 15.4 183 3,080 1.5 38
2x16 RM 14.8 129 1,910 2.3 72
2x16 RN + 2x1.5 AANGAANDE 14.8 176 1.910/12.100 2.3 72
4x16 RM 17.8 257 1,910 2.3 72
4x16 RN + 2x1.5 AANGAANDE 17.8 304 1.910/12.100 2.3 72
2x25 RM 18.0 202 1,200 3.8 107
2x25 RM + 2x1.5 AANGAANDE 18.0 249 1.200/12.100 3.8 107
4x25 RM 21.7 404 1,200 3.8 107
4x25 RM + 2x1.5 AANGAANDE 21.7 451 1.200/12.100 3.8 107
2x35 RM 20.8 269 0,868 5.2 132
2x35 RM + 2x1.5 AANGAANDE 20.8 316 0.868/12.100 5.2 132
4x35 RM 25.1 539 0,868 5.2 132
4x35 RM + 2x1.5 AANGAANDE 25.1 586 0.868/12.100 5.2 132
2x50 RM 23.4 352 0,641 7.6 165
2x50 RM + 2x1.5 AANGAANDE 23.4 399 0.641/12.100 7.6 165
1x54.6 RM + 3x25 RM 21.7 507 0.630/1.200 3.8 107
1x54.6 RM + 3x25 RM + 1x16 RM 24.3 573 0.630/1.200/1.910 3.8/2.3 107/72
1x54.6 RM + 3x25 RM + 2x16 RM 29.7 639 0.630/1.200/1.910 3.8/2.3 107/72
1x54.6 RM + 3x25 RM + 3x16 RM 31.1 705 0.630/1.200/1.910 3.8/2.3 107/72
1x54.6 RM + 3x35 RM 25.1 615 0.630/0.868 5.2 132
1x54.6 RM + 3x35 RM + 1x16 RM 28.1 680 0.630/0.868/1.910 5.2/2.3 132/72
1x54.6 RM + 3x35 RM + 2x16 RM 34.3 748 0.630/0.868/1.910 5.2/2.3 132/72
1x54.6 RM + 3x35 RM + 3x16 RM 35.9 814 0.630/0.868/1.910 5.2/2.3 132/72
1x54.6 RM + 3x35 RM + 1x25 RM 28.1 714 0.630/0.868/1.200 5.2/3.8 132/107
1x54.6 RM + 3x50 RM 28.2 741 0.630/0.641 7.6 165
1x54.6 RM + 3x50 RM + 1x16 RM 31.6 806 0.630/0.641/1.910 7.6/2.3 165/72
1x54.6 RM + 3x50 RM + 2x16 RM 38.6 875 0.630/0.641/1.910 7.6/2.3 165/72
1x54.6 RM + 3x50 RM + 3x16 RM 40.4 940 0.630/0.641/1.910 7.6/2.3 165/72
1x54.6 RM + 3x50 RM + 1x25 RM 31.6 841 0.630/0.641/1.200 7.6/3.8 165/107
1x54.6 RM + 3x70 RM 33.0 950 0.630/0.443 10.2 205
1x54.6 RM + 3x70 RM + 1x16 RM 37.0 1014 0.630/0.443/1.910 10.2/2.3 205/72
1x54.6 RM + 3x70 RM + 2x16 RM 45.2 1083 0.630/0.443/1.910 10.2/2.3 205/72
1x54.6 RM + 3x70 RM + 3x16 RM 47.3 1148 0.630/0.443/1.910 10.2/2.3 205/72
1x54.6 RM + 3x70 RM + 1x25 RM 37.0 1048 0.630/0.443/1.200 10.2/3.8 205/107
1x54.6 RM + 3x70 RM + 2x25 RM 45.2 1150 0.630/0.443/1.200 10.2/3.8 205/107
1x54.6 RM + 3x70 RM + 3x25 RM 47.3 1250 0.630/0.443/1.200 10.2/3.8 205/107
1x54.6 RM + 3x95 RM 37.4 1176 0.630/0.320 13.5 240
1x54.6 RM + 3x95 RM + 1x16 RM 41.9 1243 0.630/0.320/1.910 13.5/2.3 240/72
