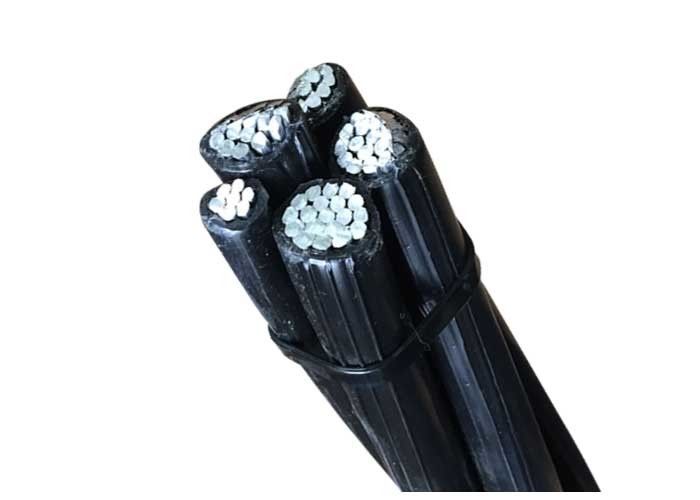

Vijfvoudige Lucht Gebundelde Kabel 0.6/1kV voor Luchtmachtslijnen
De lucht gebundelde kabels (ook lucht gebundelde leiders of eenvoudig ABC) zijn luchtmachtslijnen die verscheidene geïsoleerde die faseleiders gebruiken strak, gewoonlijk met een naakte neutrale leider worden samengebundeld. Dit stelt met de traditionele praktijk van het gebruiken van niet geïsoleerde die leiders tegenover elkaar door luchthiaten worden gescheiden. Deze variatie van luchtmachtslijnen gebruikt dezelfde principes zoals gebundelde leiders, behalve dat zijn zij dichter samen aan het punt van het raken maar elke leider wordt omringd door een het isoleren laag (behalve de neutrale lijn).
Ontwerp.
1 de aluminiumleider met verhoogde breukbelasting, ronde liep samengeperst vast (RM)
2 kernisolatie (zwart, uv-Bestand XPLE, niet vlam - vertrager); 2 tot 4 kernen van gelijke dwarsdoorsnede zijn samen vastgelopen in linker leggen, kunnen bovendien 1 of 2 kernen van verminderde dwarsdoorsnede zijn mede-vastgelopen
Toepassing
Kan voor vaste installatie worden gebruikt aangezien de luchtmacht aan 1,000 V met inbegrip van opstelt.
Niet geschikt voor directe begrafenis.
Deze luchtkabel verstrekt versterkte isolatieacc. CEI 61140 en vervult daarom Klasse II acc. CEI 61140 het is geen vlam - vertrager. Maar dit zou kunnen zijn indien gevraagde verandering in een vlam - vertragerskabel
Specificatie
(1). De Standaardabc Kabel van BS
(2). CCC, ISO9001, ISO14001, beste kwaliteitscontrole.
(3). Meer dan 20 jaar Proffessional-ervarings, de beste dienst.
(4). Wij zijn een fabriek productie, Beste productievermogen, beste Prijs.
(5). 100% QC inspectie vóór verzending.
Inleiding
ABC-de Kabel is luchtmachtslijnen die verscheidene geïsoleerde strak samengebundelde faseleiders gebruiken,
gewoonlijk met een naakte neutrale leider. Zij kunnen verbeteren veiligheid en afhankelijkheid van het geëlektriseerde draad opleveren.
Norm
1. B-230 Aluminiumdraad, 1350-H19 voor Elektrodoeleinden.
2. B-231 concentrisch-Lay-Vastgelopen aluminiumleiders.
3. B-232 aluminiumleiders, concentrisch-Lay-Vastgelopen, Met een laag bedekt Versterkt Staal (ACSR).
4. B-399 Leiders van de het Aluminiumlegering van Concentric-Lay_Stranded 6201-T81.
5. De B498 zink-Met een laag bedekte Draad van de Staalkern voor Aluminiumleiders, Staal Versterkt (ACSR).
Toepassingen:
Om de 120 volt luchtdienst voor de tijdelijke dienst bij bouwwerven, openlucht of straatverlichting te leveren.
Voor de dienst bij 600 volt of verminder bij een leidertemperatuur van 75 maximum.
Programma van technische details
| Faseleider | |||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Aantal kernen | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimumaantal draden | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diameter van geïsoleerde kern | mm | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Huidige classificatie bij nog omringende wind, | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Leider temperature=75℃ | |||||||||
| Boodschappersleider | |||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter van geïsoleerde kern | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Berekende breukbelasting | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| De leider van de straatverlichting | |||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter van geïsoleerde kern | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Voltooide kabel | |||||||||
| Ong. algemene diameter | mm | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Gewicht ong. van kabel | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Verpakkingslengte | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
