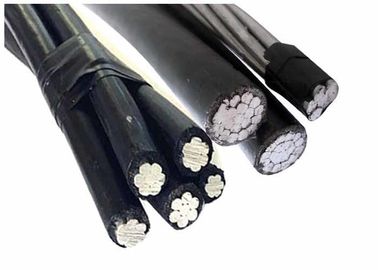

0.6/1kV van het de Dienstaluminium van /Triplex of Quadruplex-de Kabelastm Norm van ABC
Toepassingen
Om macht van de lijnen van het nut aan de consument te leveren weatherhead. Voor de dienst bij 600 volts of minder (fase aan fase) bij een leidertemperatuur van het maximum van 75° C voor polyethyleenisolatie of het maximum van 90° C voor crosslinked isolatie.
Bouw
Concentrische bundel of samengeperste 1350-H19-leider, polyethyleen of crosslinked polyethyleenisolatie, concentrische bundel AAC of ACSR of de neutrale boodschapper van AAAC.
Normen
B-230 Aluminiumdraad 1350-H19 voor Elektrodoeleinden
B-231 concentrisch-Lay-Vastgelopen aluminiumleiders,
B-232 aluminiumleiders, concentrisch-Lay-Vastgelopen, Met een laag bedekt Versterkt Staal (ACSR)
B-399 concentrisch-Lay-Vastgelopen 6201-T81-Leiders van de Aluminiumlegering
De b-498 zink-Met een laag bedekte Draad van de Staalkern voor Aluminiumleiders, Staal Versterkt (ACSR).
Triplex kabel van de de Dienstdaling voldoet of overschrijdt aan alle toepasselijke behoeften van ANSI/ICEA-lichaam s-76-474
Codeword:
AAC-neutraal-Boodschapper: Het Tweekleppige schelpdier Murex Purpura Nassa Melita Portunus Nannynose van de knieschijfoester
ACSR-NEUTRAAL-BOODSCHAPPER: Van de de Puistmaagdenpalm van Paludinavoluta van de Kroonslakneritina Cenia Runcina Triton Mursia Zuzara Limpet 6201 LEGERINGS neutraal-BOODSCHAPPER: Van de de Garnaleneendenmossel van Minexhippa de Garnalen Gammarus Leda Dungenese Cyclops Flustra Lepas
Technische Gegevens
| Nominale spanning | kV | 0.6/1 |
| Testvoltage | Veff kV | 4 |
| Het leggen van temperatuur | °C | min. -20 |
| Werkende temperatuur | °C | -30 ~ +80 |
| Leidertemperatuur | °C | max. +80 |
| Kort:sluitentemperatuur | °C/s | max. +130 /5 |
| Buigende (min.) straal | 18 × ø van kabel |
Verpakking & DeliveryPackaging-Details: Leveringsdetail:
| Luchtisolatielijn, 1) Verpakkingslengte: 100 tot 1,000m gewonden in kartontrommel of volgens de eis van klanten. 2.By standaard houten trommel of broodje. 3.Drum grootte: 1100mm*1100mm*1100mm. of als uw verzoek. |
|
Verscheept in 15 dagen na betaling
|
| Punt | Beschrijving | Faseleider | Ong. Globaal Diameter & Gewicht |
||
| NO.Stranding & Diameter |
XLPE Dikte |
Diameter (mm) |
Gewicht (kg/km) |
||
| 1 | 1x10mm 2 | 7/1.35 | 1 | 6.15 | 44 |
| 2 | 1x16mm 2 | 7/1.70 | 1.2 | 7.62 | 68 |
| 3 | 1x25mm 2 | 7/2.22 | 1.2 | 8.72 | 96 |
| 4 | 1x35mm 2 | 7/2.59 | 1.4 | 10.14 | 134 |
| 5 | 1x50mm 2 | 7/3.10 | 1.4 | 11.24 | 180 |
| 6 | 1x70mm 2 | 19/2.22 | 1.4 | 12.94 | 242 |
| 7 | 1x95mm 2 | 19/2.59 | 1.4 | 14.54 | 318 |
| 8 | 1x120mm 2 | 19/2.97 | 1.6 | 16.36 | 403 |
| 9 | 1x150mm 2 | 37/2.33 | 1.8 | 18.38 | 504 |
| 10 | 1x185mm 2 | 37/2.59 | 2 | 20.4 | 622 |
| 11 | 1x240mm 2 | 37/2.97 | 2.2 | 23.22 | 802 |
| 12 | 1x300mm 2 | 37/3.36 | 2.4 | 25.64 | 996 |
Deze kabel laat langere spanwijdten, lagere steun toe, minimumsteun, en vereenvoudigde installatie, in het bijzonder onder bomen of op verstopte gebieden. Het biedt ook maximumpersoneelsveiligheid en bescherming tegen stroomonderbreking aan. De weerstand tegen schuring, de verbuiging, en de gevolgen van hitte, vochtigheid, zonlicht en koude verzekeren hoge betrouwbaarheid door lange jaren diensten.
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
