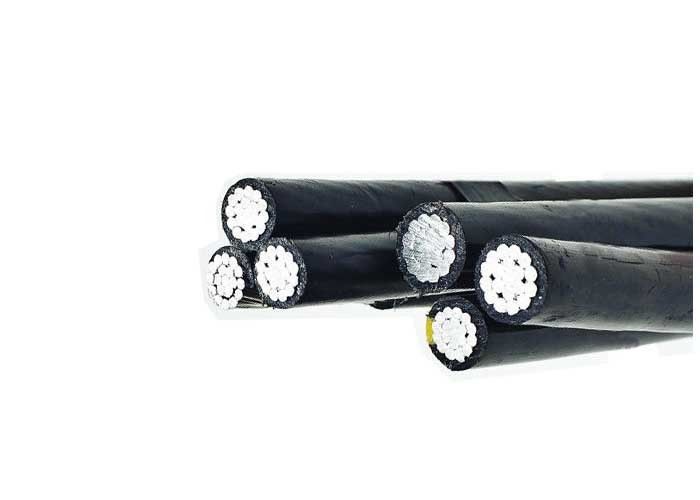

600/1000V de lucht Gebundelde Kabel van Kabel Triplex ABC voor Luchttransmissie
ABC-Kabel; De Kabel van de de dienstdaling
De basisbouw is als volgt:
macht 3 boort bestaan uit standaardaluminiumleiders uit, geïsoleerd met
XLPE-isolatie
+ Één het aluminiumleider van de schedeverlichting met XLPE-(facultatieve) isolatie
+ Één boodschappers al-Legering leider (naakt of behandeld)
De boodschappersleider kan van gegalvaniseerde staaldraad ook zijn.
Het doel van boodschappersdraad is
A) Het doet dienst als ladings dragende draad.
B) Het doet dienst als aarde of neutrale leider.
Bij cotages van phase-to-phase 600V of minder en bij leidertemperaturen worden gebruikt om 75oC voor polyethyleen geïsoleerde leiders of 90oC voor niet te overschrijden crossliked polyethyleen (XLPE) geïsoleerde leiders.
Het ontmoet of overschrijdt de volgende specificaties:
1. Aluminiumdraad, 1350-H19 voor Elektrodoeleinden.
2. Concentrisch-Lay-Vastgelopen aluminiumleiders.
3. Aluminiumleider, concentrisch-Lay-Vastgelopen, Met een laag bedekt Versterkt Staal (ACSR)
4. Concentrisch-Lay-vastgelopen 6201-T81-Leiders
5. Samengeperst om Vastgelopen Aluminiumleiders die Enige Inputdraad gebruiken.
Het voldoet of overschrijdt aan alle toepasselijke vereisten van ANSI/ICEA s-76-474
Andere speciale characterisics: ontwerp en vervaardiging volgens het verzoek van klanten
Punt | Beschrijving | Faseleider | Ong. Globaal Diameter & Gewicht |
||
NO.Stranding & Diameter |
XLPE Dikte |
Diameter (mm) |
Gewicht (kg/km) |
||
1 | 1x10mm 2 | 7/1.35 | 1 | 6.15 | 44 |
2 | 1x16mm 2 | 7/1.70 | 1.2 | 7.62 | 68 |
3 | 1x25mm 2 | 7/2.22 | 1.2 | 8.72 | 96 |
4 | 1x35mm 2 | 7/2.59 | 1.4 | 10.14 | 134 |
5 | 1x50mm 2 | 7/3.10 | 1.4 | 11.24 | 180 |
6 | 1x70mm 2 | 19/2.22 | 1.4 | 12.94 | 242 |
7 | 1x95mm 2 | 19/2.59 | 1.4 | 14.54 | 318 |
8 | 1x120mm 2 | 19/2.97 | 1.6 | 16.36 | 403 |
9 | 1x150mm 2 | 37/2.33 | 1.8 | 18.38 | 504 |
10 | 1x185mm 2 | 37/2.59 | 2 | 20.4 | 622 |
11 | 1x240mm 2 | 37/2.97 | 2.2 | 23.22 | 802 |
12 | 1x300mm 2 | 37/3.36 | 2.4 | 25.64 | 996 |
