| MOQ: | 1.000 m |
| Prijs: | 0.19-10.99USD/M |
| Standard Packaging: | De houten Trommel van het Trommelstaal |
| Delivery Period: | Volgens schema |
| Payment Method: | L / C, T / T |
| Supply Capacity: | 1000KM PER MAAND |

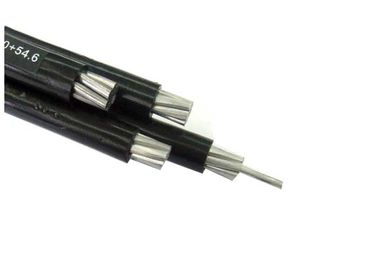

Van de Dalingsurd van Quadruplexpvc van het de Machtsxlpe de Elektrische Aluminium Kabel van ABC
Toepassingen
Gebruikt aan lever 3 fasemacht, gewoonlijk van een pool opgezette transformator, aan het de diensthoofd van de gebruiker waar de verbinding aan de kabel van de de dienstingang wordt gemaakt. Bij voltages van 600 volts of minder fase aan fase en bij leidertemperaturen worden gebruikt om 75°C voor polyethyleen geïsoleerde leiders of 90°C voor crosslinked polyethyleen (XLP) niet te overschrijden isoleerde leiders.
Bouw
De leiders zijn concentrically vastgelopen, samengeperst 1350-H19-aluminium. Geïsoleerd met of polyethyleen of XLP crosslinked polyethyleen. De neutrale boodschappers zijn concentrically vastgelopen legering 6201. Één leider wordt vervaardigd met een uitgedreven rand voor faseidentificatie.
Normen
B-230 Aluminiumdraad, 1350-H19 voor Elektrodoeleinden.
B-231 concentrisch-Lay-Vastgelopen aluminiumleiders.
B-232 aluminiumleiders, Concentrisch lay-Vastgelopen, Met een laag bedekt Versterkt Staal (ACSR).
B-399 concentrisch-Lay-Vastgelopen, 6201-T81-de Leiders van de Aluminiumlegering.
De B498 zink-Met een laag bedekte Draad van de Staalkern voor Aluminiumleiders, Staal Versterkt (ACSR).
De de Dalingskabel van de Quadruplexdienst voldoet of overschrijdt aan alle toepasselijke vereisten van ANSI/ICEA s-76-474.
Nota:
De aangewezen grootte is: De diameterequivalent van ACSR 6/1 en AAC met gelijkwaardig weerstandsvermogen per astmb-399 voor 6201.Conductor-temperatuur van 90°C voor XLR 75°C voor Poly; omgevingstemperatuur van 40°C; stralingsvermogen 0,9; 2ft. /sec/wind in zon. Om huidige ampacity door leidergrootte te bepalen, te raadplegen gelieve de Nationale Elektrische Code, recentste uitgave
| Aantal kernen en dwarsdoorsnede | Vorm van leider | Leiderdiameter | Nominale isolatiedikte | Diameter over isolatie | Nominale dikteschede | Buitendiameter (ong.) | Buigende (min.) straal | Gewicht (ong.) |
| (ong.) | (ong.) | |||||||
| mm2 | mm | mm | mm | mm | mm | mm | kg/km | |
| 1x35/16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
| 1x50/16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
| 1x70/16 | RM | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
| 1x95/16 | RM | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
| 1x120/16 | RM | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
| 1x150/25 | RM | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
| 1x185/25 | RM | 15.8 | 3.4 | 23.9 | 2.5 | 33 | 495 | 2524 |
| 1x240/25 | RM | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
| 1x300/25 | RM | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
| 1x400/35 | RM | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
| 1x500/35 | RM | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
|
|
