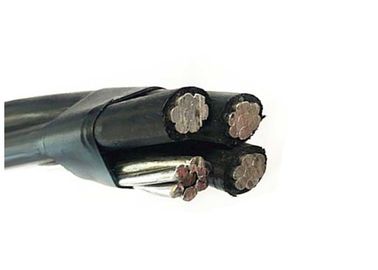

AL/XLPE-Lucht de Boskabel van de Isolatiekabel voor Luchtdistributielijnen
  • AL/XLPE-Lucht de Boskabel van de Isolatiekabel voor Luchtdistributielijnen
  • AL/XLPE-Lucht de Boskabel van de Isolatiekabel voor Luchtdistributielijnen
  • AL/XLPE-Lucht de Boskabel van de Isolatiekabel voor Luchtdistributielijnen
  • AL/XLPE-Lucht de Boskabel van de Isolatiekabel voor Luchtdistributielijnen
AL/XLPE-Lucht de Boskabel van de Isolatiekabel voor Luchtdistributielijnen

AL/XLPE-Lucht de Boskabel van de Isolatiekabel voor Luchtdistributielijnen

Plaats van herkomst China
Merknaam HOLD-ONE
Certificering CE ROHS KEMA
Productdetails
Nominale spanning:
0.6/1kV
Installatie graad:
-20 ℃ -90 ℃
Hoofdgebruik:
Vaste lay-out boven het hoofd en draadgeleiding
Steekproef:
20 cm gratis
Pakket:
Houten trommel
Type:
Geïsoleerd
Markeren:

elektrische antennekabel

,

ABC-Machtskabel

Betaling en verzendvoorwaarden
Min. bestelaantal
1.000 m
Prijs
0.19-10.99USD/M
Verpakking Details
De houten Trommel van het Trommelstaal
Levertijd
15 dagen
Betalingscondities
L/C, T/T
Levering vermogen
500KM PER MAAND
Productbeschrijving

AL/XLPE (PE) Geïsoleerde ABC-Kabel 0.6/1 kV (BS 7870-5) voor Luchtdistributielijnen



Beschrijving
De lucht Gebundelde die kabels voor luchtdistributielijnen hebben worden ontworpen een geïsoleerde neutrale die boodschapper van AAAC wordt gemaakt, die de geïsoleerde aluminiumfase
de leider is helically wond over het. De kabels worden geschat bij 0.6/1 (1,2) kV en in overeenstemming zijn met IEC60502.



Bouw
1 leider:
a) Fase - de faseleider zal van H68-de vastgelopen leider van het Voorwaardenaluminium en samengeperst rondschrijven zijn.
B) Neutraal of boodschapper - de Neutrale of boodschappersleider zal van de vastgelopen leider van de aluminiumlegering en samengeperst rondschrijven zijn
c) de Straatverlichting zal de leiders van de straatverlichting van H68-de vastgelopen leider van het voorwaardenaluminium en samengeperst rondschrijven. zijn.
2 isolatie: De fase, neutrale leiders zal met polyethyleen (PE) als isolatie worden uitgedreven.



Programma van technische details



Faseleider
Nominaal gebied in dwarsdoorsnede mm ² 25 35 50 70 95 120 150 185
Aantal kernen   3 3 3 3 3 3 3 3
Minimumaantal draden   6 6 6 12 15 15 30 30
Nominale isolatiedikte mm 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
Diameter van geïsoleerde kern mm 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
Max. gelijkstroom-weerstand bij 20℃ ohm/km 1.20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Huidige classificatie bij nog omringende wind, A 84 104 129 167 209 246 283 332
temperature=30℃
Leider temperature=75℃
Boodschappersleider
Nominaal gebied in dwarsdoorsnede mm ² 25 25 35 50 70 70 95 120
Minimumaantal draden   6 6 6 6 12 12 15 15
Nominale isolatiedikte mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Diameter van geïsoleerde kern mm 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Max. gelijkstroom-weerstand bij 20℃ ohm/km 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Berekende breukbelasting kN 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
De leider van de straatverlichting
Nominaal gebied in dwarsdoorsnede mm ² 25 25 35 50 70 70 95 120
Minimumaantal draden   6 6 6 6 12 12 15 15
Nominale isolatiedikte mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Diameter van geïsoleerde kern mm 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Max. gelijkstroom-weerstand bij 20℃ ohm/km 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Voltooide kabel
Ong. algemene diameter mm 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
Gewicht ong. van kabel kg/km 470 560 740 980 1330 1580 1940 2410
Verpakkingslengte m/drum 1000 1000 1000 1000 500 500 500 500
