| MOQ: | 500m |
| Prijs: | 0.19-10.99USD/m |
| Standard Packaging: | De houten Trommel van het Trommelstaal |
| Delivery Period: | 15 dagen |
| Payment Method: | BEVESTIGINGSBRIEF, D/A, D/P, T/T |
| Supply Capacity: | 1000KM PER MAAND |
Beschrijving

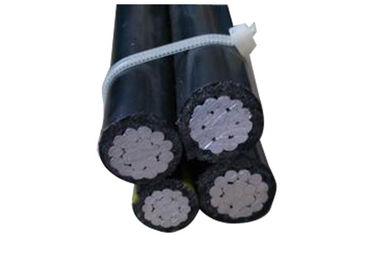

3 faseleiders + 1 Boodschappersleider + 1 leider van de Straatverlichting
De lucht Gebundelde die kabels voor luchtdistributielijnen hebben worden ontworpen een geïsoleerde neutrale die boodschapper van AAAC wordt gemaakt, die de geïsoleerde leider van de aluminiumfase helically wond over het is. De kabels worden geschat bij 0.6/1 (1,2) kV en in overeenstemming zijn met IEC60502.
Bouw
a) Fase - de faseleider zal van H68-de vastgelopen leider van het Voorwaardenaluminium en samengeperst rondschrijven zijn.
B) Neutraal of boodschapper - de Neutrale of boodschappersleider zal van de leider van de aluminiumlegering en samengeperste cirkel vastgelopen de Straatverlichting zijn van c) de leiders van de straatverlichting van H68-de vastgelopen leider van het voorwaardenaluminium en samengeperst rondschrijven. zullen zijn.
De fase, neutrale leiders zal met polyethyleen (PE) als isolatie worden uitgedreven.
Programma van technische details
| Faseleider | |||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Aantal kernen | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimumaantal draden | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diameter van geïsoleerde kern | mm | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Huidige classificatie bij nog omringende wind, | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Leider temperature=75℃ | |||||||||
| Boodschappersleider | |||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter van geïsoleerde kern | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Berekende breukbelasting | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| De leider van de straatverlichting | |||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter van geïsoleerde kern | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Voltooide kabel | |||||||||
| Ong. algemene diameter | mm | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Gewicht ong. van kabel | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Verpakkingslengte | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
| MOQ: | 500m |
| Prijs: | 0.19-10.99USD/m |
| Standard Packaging: | De houten Trommel van het Trommelstaal |
| Delivery Period: | 15 dagen |
| Payment Method: | BEVESTIGINGSBRIEF, D/A, D/P, T/T |
| Supply Capacity: | 1000KM PER MAAND |
Beschrijving
3 faseleiders + 1 Boodschappersleider + 1 leider van de Straatverlichting
De lucht Gebundelde die kabels voor luchtdistributielijnen hebben worden ontworpen een geïsoleerde neutrale die boodschapper van AAAC wordt gemaakt, die de geïsoleerde leider van de aluminiumfase helically wond over het is. De kabels worden geschat bij 0.6/1 (1,2) kV en in overeenstemming zijn met IEC60502.
Bouw
a) Fase - de faseleider zal van H68-de vastgelopen leider van het Voorwaardenaluminium en samengeperst rondschrijven zijn.
B) Neutraal of boodschapper - de Neutrale of boodschappersleider zal van de leider van de aluminiumlegering en samengeperste cirkel vastgelopen de Straatverlichting zijn van c) de leiders van de straatverlichting van H68-de vastgelopen leider van het voorwaardenaluminium en samengeperst rondschrijven. zullen zijn.
De fase, neutrale leiders zal met polyethyleen (PE) als isolatie worden uitgedreven.
Programma van technische details
| Faseleider | |||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Aantal kernen | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimumaantal draden | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diameter van geïsoleerde kern | mm | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Huidige classificatie bij nog omringende wind, | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Leider temperature=75℃ | |||||||||
| Boodschappersleider | |||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter van geïsoleerde kern | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Berekende breukbelasting | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| De leider van de straatverlichting | |||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter van geïsoleerde kern | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Voltooide kabel | |||||||||
| Ong. algemene diameter | mm | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Gewicht ong. van kabel | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Verpakkingslengte | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
