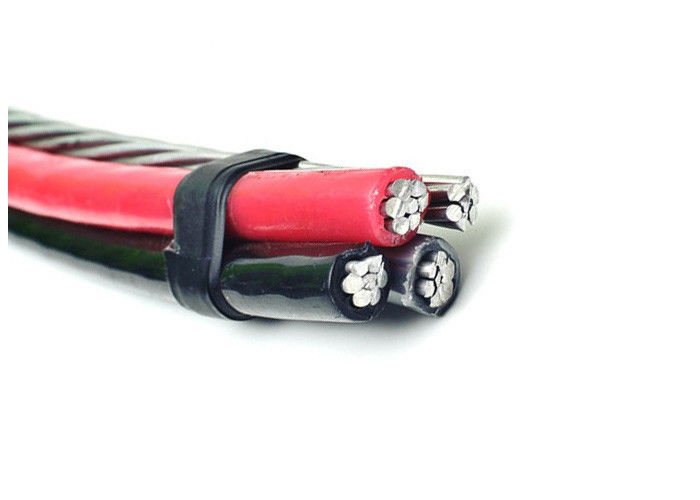

0,6/1(1,2)kV AL/XLPE(PE) geïsoleerd
Antenne-gebundelde kabels zonder straatverlichtingsgeleider
Beschrijving
De antennebundelkabels die zijn ontworpen voor bovengrondse distributielijnen hebben een geïsoleerde neutrale boodschapper gemaakt van AAAC, waarover de geïsoleerde aluminium fasegeleider spiraalvormig is gewikkeld. Kabels hebben een vermogen van 0,6/1(1,2)kV en voldoen aan IEC60502.
Bouw
- Geleider:
a) Fase - De fasegeleider moet een aluminium geleider van staat H68 zijn en gecompacteerde cirkelvormige strengen.
b) Neutraal of boodschapper - De neutrale of boodschappergeleider moet van een geleider van een aluminiumlegering zijn en gecompacteerde cirkelvormige strengen.
- Isolatie:
De fase-neutrale geleiders moeten worden geëxtrudeerd met polyethyleen (PE) als isolatie.
Schema met technische bijzonderheden
| Fasegeleider | | | | | | | | | | | |
| Nominaal dwarsdoorsnedeoppervlak | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Aantal kernen | | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Minimaal aantal draden | | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 |
| Nominale isolatiedikte | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diameter van geïsoleerde kern | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. DC-weerstand bij 20℃ | ohm/km | 1,91 | 1,91 | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Huidige beoordeling bij windstil, omgevingstemperatuur | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperatuur=30℃ |
| Leidertemperatuur=75℃ | | | | | | | | | | | |
| Boodschapper dirigent | | | | | | | | | | | |
| Nominaal dwarsdoorsnedeoppervlak | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimaal aantal draden | | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter van geïsoleerde kern | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. DC-weerstand bij 20℃ | ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Berekende breukbelasting | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30,8 |
| Voltooide kabel | | | | | | | | | | | |
| Ongeveer. totale diameter | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34,9 | 40,6 | 44.1 | 49.2 | 54,9 |
| Ongeveer. gewicht van de kabel | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Lengte verpakking | m/trommel | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
