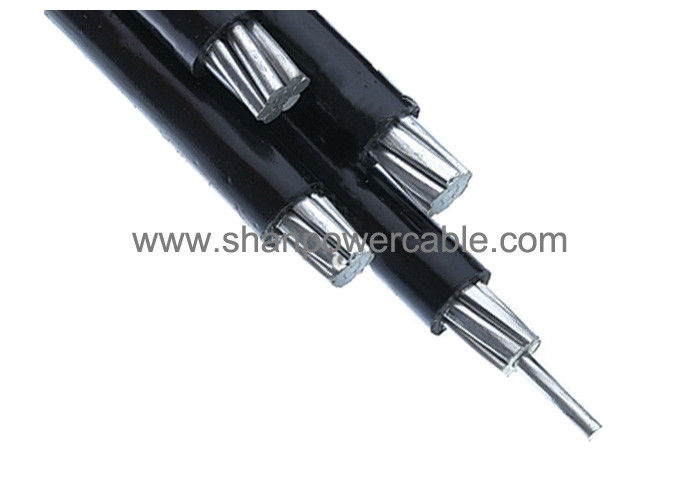

Elektrische ABC-kabels met drie kernen voor ondergrondse/dorpselektrificatie
Productnaam Aerial Bundled Cable Overhead Cable met aluminium geleider
NFA2XNFC33-209, TS HD 604 S1
NFC33-209, TS HD 604 S1,GB/T 12706.1-2008.
CE, CCC, KEMA/
0.6/1kV, geschikt voor ondergrondse begraven
Bouwwerk
Leider: cirkelvormig, plat, met strengenaluminiumgeleider, voldoet aan IEC 60228 klasse 2
Isolatie: PVC
Opmerking:Kleur van de isolatie volgens de normen of op verzoek
Toepassingen
ABC-kabel wordt vooral gebruikt in gebieden waar de kosten van ondergrondse netwerken duur zijn en ook voor elektrificatie van plattelandsgebieden zoals dorpen.
Normen
Internationaal:NFC33-209, TS HD 604 S1
China: GB/T 12706.1-2008
Andere normen zoalsBS,DIN en ICEA op verzoek
Technische gegevens
Nominale spanning:0.6/1kV
Maximaal.Leidertemperatuur.: normaal (90°C), kortsluiting van maximaal 5 s (250°Cwanneer de sectie onder de 300 mm2,)
Certificaten
CE, RoHS, CCC, KEMA en nog veel meerzoektocht
Schema van technische gegevens
| Fasegeleider |
|
|
|
|
|
|
|
|
|
|
|
| Nominale doorsnede |
mm2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Aantal kernen |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Minimaal aantal draden |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Nominale isolatiedichtheid |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Diameter van de geïsoleerde kern |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Max. gelijkstroomweerstand bij 20°C |
ohm/km |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Standaardstroom bij stilstand van de wind, omgeving |
Een |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| temperatuur = 30°C |
| Temperatuur van de geleider = 75°C |
|
|
|
|
|
|
|
|
|
|
|
| Boodschapper geleider |
|
|
|
|
|
|
|
|
|
|
|
| Nominale doorsnede |
mm2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Minimaal aantal draden |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Nominale isolatiedichtheid |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diameter van de geïsoleerde kern |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Max. gelijkstroomweerstand bij 20°C |
ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Berekende breekbelasting |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Voltooide kabel |
|
|
|
|
|
|
|
|
|
|
|
| Ongeveer totale diameter |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Ongeveer gewicht van de kabel |
in kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Verpakkingslengte |
m/trommel |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
