| MOQ: | 0.5KM |
| Prijs: | 0.10-25.99USD/m |
| Standard Packaging: | Houten trommel of staaltrommel |
| Delivery Period: | 10Days of meer |
| Payment Method: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 1000km per Maand |

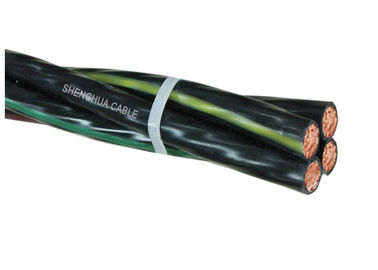

Lucht Gebundelde Xlpe-Isolatiekabel, Luchtmachtskabel met 1 Boodschappersleider
Beschrijving
3 faseleiders + 1 Boodschappersleider
De lucht Gebundelde die kabels voor luchtdistributielijnen hebben worden ontworpen een geïsoleerde neutrale die boodschapper van AAAC wordt gemaakt, die de geïsoleerde leider van de aluminiumfase helically wond over het is. De kabels worden geschat bij 0.6/1 (1,2) kV en in overeenstemming zijn met IEC60502.
Bouw
a) Fase - de faseleider zal van H68-de vastgelopen leider van het Voorwaardenaluminium en samengeperst rondschrijven zijn.
b) Neutraal of boodschapper - de Neutrale of boodschappersleider zal van de vastgelopen leider van de aluminiumlegering en samengeperst rondschrijven zijn.
2. Isolatie:
De fase, neutrale leiders zal met polyethyleen (PE) als isolatie worden uitgedreven.
Programma van technische details
| Faseleider | |||||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Aantal kernen | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominale isolatiedikte | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diameter van geïsoleerde kern | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1.91 | 1.91 | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Huidige classificatie bij nog omringende wind, | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| Leider temperature=75℃ | |||||||||||
| Boodschappersleider | |||||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter van geïsoleerde kern | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Berekende breukbelasting | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Voltooide kabel | |||||||||||
| Ong. algemene diameter | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Gewicht ong. van kabel | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Verpakkingslengte | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Wij kunnen de striktste afleveringsschema's ontmoeten volgens per inkooporder. Het ontmoeten van de uiterste termijn is altijd met hoogste prioriteit aangezien om het even welke vertraging in de levering van kabel tot algemene projectvertraging en kostenoverschrijding kan bijdragen.
De kabel wordt geleverd in houten spoelen, golfdozen en rollen. De kabeleinden worden verzegeld met het plakband van BOPP en niet-hygroscopische verzegelende kappen om de kabeleinden tegen vochtigheid te beschermen. Het vereiste merken zal met een weerbestendig materiaal op outsides van trommel volgens de eis van de klant worden gedrukt.
|
|
