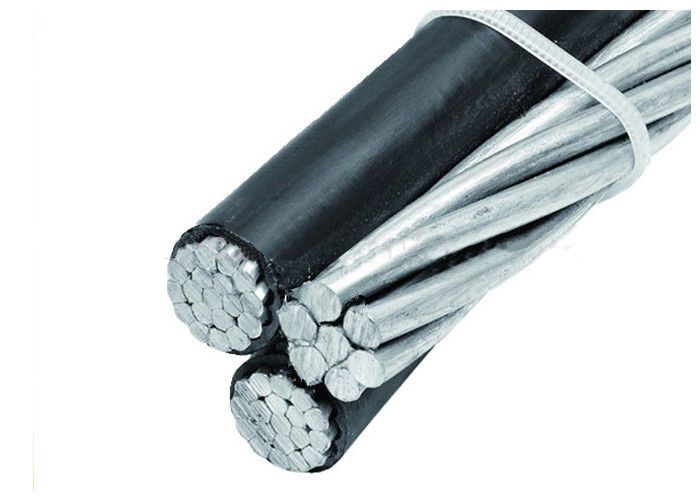

3 de Dalingskabel van de kern Lucht Gebundelde Triplex Dienst voor de Luchtlijnen van de Machtstransmissie
1. Toepassingen
De luchtboskabels zijn fundamenteel een compromisbouw tussen Machtskabels en Luchtleiders. ABC-de kabels worden vooral gebruikt bij gebieden waar de kosten van ondergrondse netwerken duur zijn. De bundels kunnen één of twee extra leiders voor openbaar verlichting en controlepaar omvatten.
2. Normen
TRIPLEX DE DIENST DALING-ALUMINIUM LEIDER
ASTM B-231, B-232 EN B-399, ICEA S -76-474
Codenaam | Faseleiders | Naakte Natuurlijk | Gewicht | Ampacity | ||||||
Grootte & Nr van | Isolatie | Nominale Diamerer | Grootte & Nr van | Geschatte Stength | XLPE | Aluminium | Totaal | |||
Draden | Dikte | Naakt | OD | |||||||
mm | mm | mm | Draden | kg | kg/km | kg/km | kg/km | A | ||
AAC | ||||||||||
Halotis | - Vast lichaam | 1.14 | 4,115 | 6.4 | 6-7 | 255 | 42 | 110 | 152 | 78 |
Snoeken | -7 | 0,76 | 4.67 | 6.2 | 6-7 | 255 | 31 | 112 | 143 | 78 |
Knieschijf | -7 | 1.14 | 4.67 | 7.0 | 6-7 | 255 | 48 | 112 | 159 | 78 |
Albus | -7 | 1.52 | 4.67 | 7.7 | 6-7 | 255 | 64 | 132 | 198 | 78 |
Fusus | - Vast lichaam | 1.14 | 5,182 | 7.5 | 4-7 | 400 | 52 | 177 | 229 | 103 |
Oester | -7 | 1.14 | 5.89 | 8.2 | 4-7 | 400 | 60 | 177 | 237 | 103 |
Argo | -7 | 1.52 | 5.89 | 8.9 | 4-7 | 400 | 80 | 177 | 258 | 103 |
Tweekleppig schelpdier | 2-7 | 1.14 | 7.42 | 9.7 | 2-7 | 612 | 76 | 281 | 359 | 136 |
Thia | -7 | 1.52 | 7.42 | 10.5 | 2-7 | 612 | 100 | 281 | 383 | 136 |
Mossel | -7 | 1.14 | 7.42 | 9.7 | 2-7 | 612 | 76 | 281 | 359 | 136 |
Pyrula | -7 | 1.52 | 8.33 | 11.4 | 1-7 | 744 | 116 | 356 | 467 | 158 |
Hyas | -19 | 1.52 | 8.43 | 11.5 | 1-7 | 744 | 115 | 356 | 469 | 158 |
Murex | 1/0-7 | 1.52 | 9.35 | 12.4 | 1/0-7 | 903 | 128 | 385 | 513 | 182 |
Purpura | 1/0-19 | 1.52 | 9.47 | 12.5 | 1/0-7 | 903 | 130 | 385 | 515 | 182 |
NASA | 2/0-7 | 1.52 | 10.52 | 13.6 | 2/0-7 | 1139 | 146 | 566 | 710 | 210 |
Trophon | 2/0-19 | 1.52 | 10.64 | 13.7 | 2/0-7 | 1139 | 147 | 566 | 713 | 210 |
Quahog | 3/0-7 | 2.03 | 11.79 | 15.9 | 3/0-7 | 1379 | 214 | 713 | 926 | 242 |
Eenzaam | 3/0-19 | 2.03 | 11.94 | 16.0 | 3/0-7 | 1379 | 217 | 713 | 929 | 242 |
Melita | 3/0-19 | 1.52 | 11.94 | 15.0 | 3/0-19 | 1501 | 168 | 713 | 881 | 242 |
Coquina | 4/0-7 | 1.52 | 13.26 | 16.3 | 4/0-7 | 1737 | 191 | 899 | 1089 | 279 |
Slagtand | 4/0-7 | 2.03 | 13.26 | 17.3 | 4/0-7 | 1737 | 243 | 899 | 1141 | 279 |
Apus | 4/0-19 | 2.03 | 13.41 | 17.5 | 4/0-7 | 1737 | 246 | 899 | 1144 | 279 |
Portunus | 4/0-19 | 1.52 | 13.41 | 16.5 | 4/0-19 | 1823 | 194 | 899 | 1091 | 279 |
Chiton | 266.8-19 | 2.03 | 14.88 | 18.9 | 266.8-19 | 2254 | 277 | 1133 | 1409 | 310 |
Nannynose | 336.4-19 | 2.03 | 16.92 | 21.0 | 336.4-19 | 2790 | 321 | 1427 | 1749 | 330 |
Wij kunnen de striktste afleveringsschema's ontmoeten volgens per inkooporder. Het ontmoeten van de uiterste termijn is altijd met hoogste prioriteit aangezien om het even welke vertraging in de levering van kabel tot algemene projectvertraging en kostenoverschrijding kan bijdragen.
De kabel wordt geleverd in houten spoelen, golfdozen en rollen. De kabeleinden worden verzegeld met het plakband van BOPP en niet-hygroscopische verzegelende kappen om de kabeleinden tegen vochtigheid te beschermen. Het vereiste merken zal met een weerbestendig materiaal op outsides van trommel volgens de eis van de klant worden gedrukt.
