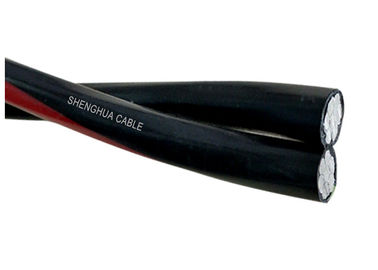

Douane Lucht Gebundelde Kabel, PE Geïsoleerde de Legeringsleiders van het Kabelaluminium
Beschrijving
De lucht Gebundelde die kabels voor luchtdistributielijnen hebben worden ontworpen een geïsoleerde neutrale die boodschapper van AAAC wordt gemaakt, die de geïsoleerde leider van de aluminiumfase helically wond over het is. De kabels worden geschat bij 0.6/1 (1,2) kV en in overeenstemming zijn met IEC60502.
Bouw
a) Fase - de faseleider zal van H68-de vastgelopen leider van het Voorwaardenaluminium en samengeperst rondschrijven zijn.
B) Neutraal of boodschapper - de Neutrale of boodschappersleider zal van de vastgelopen leider van de aluminiumlegering en samengeperst rondschrijven zijn.
De fase, neutrale leiders zal met polyethyleen (PE) als isolatie worden uitgedreven.
Programma van technische details
| Faseleider | |||||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Aantal kernen | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominale isolatiedikte | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diameter van geïsoleerde kern | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1.91 | 1.91 | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Huidige classificatie bij nog omringende wind, | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| Leider temperature=75℃ | |||||||||||
| Boodschappersleider | |||||||||||
| Nominaal gebied in dwarsdoorsnede | mm ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Minimumaantal draden | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale isolatiedikte | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter van geïsoleerde kern | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. gelijkstroom-weerstand bij 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Berekende breukbelasting | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Voltooide kabel | |||||||||||
| Ong. algemene diameter | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Gewicht ong. van kabel | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Verpakkingslengte | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
1. ASTM, BS, NFC, CEI, DIN-Norm
2. Sterke treksterkte (AAAC) die beter is dan staal;
3. Nominale spanning: 0.6/1KV of 10 kV
4. Gebruikt voor de Luchtlijnen van de Machtstransmissie;
GB12527-91, IEC502, BS7870-5
Andere Technologie-Normen zoals BS, DIN en ICEA op verzoek.
