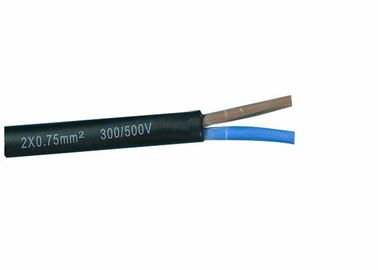

Flexible cores Rubber Isolation Rubber Sheath Cable H05RN-F Light Model Rubber Sheathed Cable
met een breedte van niet meer dan 50 mm
Werktemperatuur
Model H07RN-F nominale spanning U0/U IS 450/750V
Model H05RN-F nominale spanning U0/U IS 300/500V
Model H05RR-F nominale spanning U0/U IS 300/500V
Langdurige werktemperatuur van de draadkern mag niet hoger zijn dan 60 °C.
Kenmerken
1Nomenclatuurspanning U0/U: 450/750V, 300/500V en 200/200V.
2De maximaal toegestane werktemperatuur van de geleider is 60°C.
3De toegestane laagste werktemperatuur is -35°C.
4Kabels kunnen worden gebruikt op plaatsen die besmet zijn met minerale olie en brandstof.
Transversale doorsnede
Oppervlakte mm2 |
Aantal diameter van de kern |
Algemene diameter |
Max.D.C. weerstand
van bij 20°C
MΩ/km |
Bij benadering
(kg/km) |
| Min. |
max. |
met een gewicht van niet meer dan 10 kg |
met een breedte van niet meer dan 15 mm |
YC |
YCW |
| 1x1.5 |
30/0.25 |
5.7 |
7.1 |
13.3 |
13.7 |
51.9 |
54.50 |
| 1x2.5 |
49/0.25 |
6.3 |
7.9 |
7.98 |
8.21 |
73.7 |
77.39 |
| 1x4 |
56/0.3 |
7.2 |
9 |
4.95 |
5.09 |
110.5 |
116.03 |
| 1x6 |
84/0.3 |
7.9 |
9.8 |
3.3 |
3.39 |
132 |
138.60 |
| 1x10 |
84/0.4 |
9.5 |
11.9 |
1.91 |
1.95 |
220.6 |
231.63 |
| 1x16 |
126/0.4 |
10.8 |
13.4 |
1.21 |
1.24 |
295.1 |
309.86 |
| 1x25 |
196/0.4 |
12.7 |
15.8 |
0.78 |
0.795 |
425.6 |
446.88 |
| 1x35 |
276/0.4 |
14.3 |
17.9 |
0.386 |
0.393 |
589.2 |
618.66 |
| 1x50 |
396/0.4 |
16.5 |
20.6 |
0.295 |
0.297 |
758.4 |
796.32 |
| 1x70 |
360/0.5 |
18.6 |
23.3 |
0.272 |
0.277 |
1034.1 |
1085.81 |
| 1x95 |
475/0.5 |
20.8 |
26 |
0.206 |
0.21 |
1324.7 |
1390.94 |
| 2x1.5 |
30/0.25 |
8.5 |
11 |
13.3 |
13.7 |
132 |
138.60 |
| 2x2.5 |
49/0.25 |
10.2 |
13.1 |
7.98 |
8.21 |
203.6 |
213.78 |
| 2x4 |
56/0.3 |
11.8 |
15.4 |
4.95 |
5.09 |
280.2 |
294.21 |
| 2x6 |
84/0.3 |
13.1 |
16.8 |
3.3 |
3.39 |
412.2 |
432.81 |
| 2x10 |
84/0.4 |
17.7 |
22.6 |
1.91 |
1.95 |
669.1 |
702.56 |
| 2x16 |
126/0.4 |
20.2 |
25.7 |
1.21 |
1.24 |
906.6 |
951.93 |
| 2x25 |
196/0.4 |
24.3 |
30.7 |
0.78 |
0.795 |
1144.3 |
1201.52 |
| 2x35 |
276/0.4 |
27.3 |
34.6 |
0.386 |
0.393 |
1505.5 |
1580.78 |
| 2x50 |
396/0.4 |
31.8 |
40.1 |
0.295 |
0.297 |
2464.2 |
2587.41 |
| 2x70 |
360/0.5 |
35.8 |
45.1 |
0.272 |
0.277 |
3254.8 |
3417.54 |
| 2x95 |
475/0.5 |
40.2 |
51 |
0.206 |
0.21 |
4144.3 |
435
|
Bouw
Leider: flexibele kopergeleider van klasse 5
Insulatie: rubberen omhulsel
Verpakking: Verpakking van rubber
Toepassing
Deze flexibele voedingskabel kan onder ongunstige omstandigheden, zoals in een olierige, zure of alkalische omgeving, als vaste of mobiele kabel worden geïnstalleerd
Isolatie kleur
Single-Core: zwart,
2-kern: Bruin en Zwart,
3-Core: Bruin, Blauw & Groen/Geel
4-kern: Bruin, Blauw, Zwart & Groen/Geel
5-kern: Bruin, Blauw, Zwart, Grijz en Groen/Geel
Kleur van de omhulsel
Zwart
Verpakking en verzending
Wij zijn in staat om te voldoen aan de meest strikte leveringsschema's volgens per bestelling.De naleving van de deadline is altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen tot de algemene vertraging van het project en kostenoverschrijding.
De kabel wordt geleverd in houten rollen, gegolfde dozen en spoelen. De kabelranden worden afgesloten met BOPP zelfklevend tape en niet-hygroscopische afdichtkappen om de kabelranden tegen vocht te beschermen.De vereiste markering moet op de buitenzijde van de trommel worden afgedrukt met een weerbestendig materiaal volgens de eisen van de klant..
