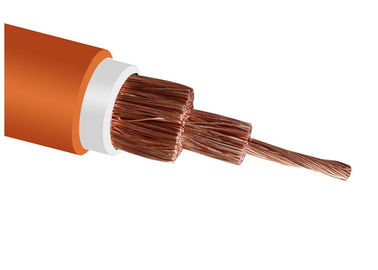

Het lage Halogeenrubber stak Flexibele Kabel 1,9/3,3 KV Van certificatie Ce in de schede KEMA
Korte inleiding
1 de nominale spanning van de kabels is verdeeld in 6 rangen, die 0.3/0.5kV, 0.38/.066kV, 1.9/3.3kV, 3.6/6kV, 6/10kV is.
2 er toegestaan het werk temperaturen worden de op lange termijn van de kabelleider. Voor de kabel van U (M) cpt-0.66/1.14, U (M) cpjb-0.66/1.14, U (M) cpjr-0.66/1.14 en 1.9/3.3kV, 3.6/6kV, 6/10kV, is de temperatuur 90℃; voor andere, is het 65℃.
3 minimum buigende straal: Voor de kabel van U (M) cpjb-0.66/1.14, U (M) cpjr-0.66/1.14, is het 15 keer van de kabeldiameter; voor anderen, is het 6 keer van de kabeldiameters.
4 de aan de grond zettende draad zou goed aan de aarde moeten worden verbonden.
5The de kabel zou moeten worden verhinderd aan de zonneschijn lange tijd bloot te stellen.
Uitgevoerde norm
1 voor de kabel van de niet-verspreidingsverbranding, voer GB12972 uit
2 voor de flame-retardant kabel, voer MT818 uit
3 voor de speciale mijnbouwkabel (met grotere dwarsdoorsnede en hoger voltage), voer de ondernemingsnorm uit.
Type en Naam:
Type | Beschrijving | Toepassing |
Mc-0.38/0.66 | Rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
of gelijkaardig materiaal met nominale spanning 0.38/0.66kV | ||
Mcp-0.38/0.66 | Beschermde, rubber-in de schede gestoken flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
of gelijkaardig materiaal met nominale spanning 0.38/0.66kV | ||
Mcp-0.66/1.14 | Beschermde, rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
of gelijkaardig materiaal met nominale spanning 0.38/0.66kV | ||
Mcpjb-0.66/1.14 | Beschermd, controlerend en vlechtend versterkt type, | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
rubber flexibele kabel voor graafwerktuig | of gelijkaardig materiaal met nominale spanning 0.66/1.14kV, | |
het kan direct worden gesleept | ||
Mcpjr-0.66/1.14 | Beschermd, controlerend en vlechtend versterkt type, | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
rubber flexibele kabel voor graafwerktuig | of gelijkaardig materiaal met nominale spanning 0.66/1.14kV, | |
het moet in het beschermende kettingspaneel worden gebruikt | ||
Mcpt-0.66/1.14 | Metaal beschermde rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
of gelijkaardig materiaal met nominale spanning 0.66/1.14kV | ||
Mcp-1.9/3.3 | Beschermde rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
of gelijkaardig materiaal met nominale spanning 1.9/3.3kV | ||
Mcpt-1.9/3.3 | Metaal beschermde rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
of gelijkaardig materiaal met nominale spanning 1.9/3.3kV | ||
Mcptj-1.9/3.3 | Metaal beschermd, controletype, rubber flexibele kabel voor | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
graafwerktuig | of gelijkaardig materiaal met nominale spanning 1.9/3.3kV | |
Mijn-0.38/0.66 | Beweegbare rubber flexibele kabel voor mijnbouw | Als machtsverbinding in de mijnbouw wordt gebruikt die |
machine met nominale spanning 1.9/3.3kV | ||
Myp-0.38/0.66 | Beweegbare schild rubber flexibele kabel voor mijnbouw | Als machtsverbinding in de mijnbouw wordt gebruikt die |
machine met nominale spanning 0.38/0.66kV | ||
Myp-0.66/1.14 | Beweegbare schild rubber flexibele kabel voor mijnbouw | Als machtsverbinding in de mijnbouw wordt gebruikt die |
machine met nominale spanning 0.66/1.14kV | ||
Mypj-3.6/6 | De controle van beweegbare schild rubber flexibele kabel voor mijnbouw | Als machtsverbinding in de mijnbouw t wordt gebruikt dat |
ransformer en gelijkaardig materiaal met geschatte voltage3.6/6kV | ||
Myptj-3.6/6 | Metaal beschermd controletype roerend goed | Als machtsverbinding in de mijnbouw wordt gebruikt die |
rubber flexibele kabel | transformator en gelijkaardig materiaal met geschatte voltage3.6/6kV | |
Myp-3.6/6 | Beweegbare schild rubber flexibele kabel voor mijnbouw | Mijnbouwmateriaal met nominale spanning 3.6/6kV |
de min. milieutemperatuur -20℃ | ||
Mypt-3.6/6 | Beweegbare metaalschild rubber flexibele kabel voor mijnbouw | Mijnbouwmateriaal met nominale spanning 3.6/6kV |
de min. milieutemperatuur -20℃ | ||
Mypd-3.6/6 | Beweegbare schild rubber flexibele kabel voor mijnbouw | Mijnbouwmateriaal met nominale spanning 3.6/6kV |
de min. milieutemperatuur -40℃ | ||
Myptd-3.6/6 | Beweegbare metaalschild rubber flexibele kabel voor mijnbouw | Mijnbouwmateriaal met nominale spanning 3.6/6kV |
de min. milieutemperatuur -40℃ | ||
Mz-0.3/0.5 | Boorkabel voor mijnbouw | Als machtsverbinding van boor met geschat |
voltage 0.3/0.5kV | ||
Mzp-0.3/0.5 | Boor beschermde kabel voor mijnbouw | Als machtsverbinding van boor met geschat |
voltage 0.3/0.5kV | ||
Myq-0.3/0.5 | Beweegbare licht-type rubber flexibele kabel voor mijnbouw | Aanstekend in de mijn, als machtsverbinding |
van de koppeling en controlesignalen | ||
gebruikt in de het vervoermachine en materiaal |
CorexSize | Isolatiedikte | Algemene diameter (mm) Mcdp-1.9/3.3 |
||||
Fase | Het aan de grond zetten | Controle | Fase | Dikte | Min | Maximum |
3x25 | 1x6 | 3x4 | 2.8 | 6 | 44.5 | 51 |
3x35 | 1x6 | 3x4 | 2.8 | 6 | 48 | 54.5 |
3x50 | 1x10 | 3x6 | 2.8 | 7 | 54 | 61.5 |
3x70 | 1x16 | 3x6 | 3 | 7 | 60 | 67 |
3x95 | 1x25 | 3x10 | 3 | 7 | 65 | 72.5 |
3x120 | 1x25 | 3x10 | 3.2 | 7 | 69.5 | 77.5 |
3x150 | 1x35 | 3x10 | 3.2 | 7 | 74 | 82.5 |
3x185 | 1x35 | 3x10 | 3.2 | 7 | 79 | 87 |
Kerntype | Nominale Grootte | Min Isolatieweerstand bij 20℃ (MΩ.km) | |
Neen meer dan 0.66/1.14KV | 1.9/3.3KV | ||
Fase Conducor of Asistantleider |
16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
Controleleider | 4.6.10 | 100 | 100 |
