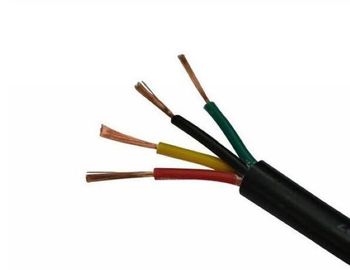

De In de schede gestoken Kabel van MCDP Rubber, Lage Rook Nul Halogeenkabel 0,38/0,66 KV
Het voordeel van het Lage Rubber van het Rook Lage Halogeen
Wanneer een brand voorkomt, kan het de giftige gassen verminderen, het leven van mensen beschermen
Uitgevoerde norm
1 voor de kabel van de niet-verspreidingsverbranding, voer GB12972 uit
2 voor de flame-retardant kabel, voer MT818 uit
3 voor de speciale mijnbouwkabel (met grotere dwarsdoorsnede en hoger voltage), voer de ondernemingsnorm uit.
Informeer inleiding
1 de nominale spanning van de kabels is verdeeld in 6 rangen, die 0.3/0.5kV, 0.38/.066kV, 1.9/3.3kV, 3.6/6kV, 6/10kV is.
2 er toegestaan het werk temperaturen worden de op lange termijn van de kabelleider. Voor de kabel van U (M) cpt-0.66/1.14, U (M) cpjb-0.66/1.14, U (M) cpjr-0.66/1.14 en 1.9/3.3kV, 3.6/6kV, 6/10kV, is de temperatuur 90℃; voor andere, is het 65℃.
3 minimum buigende straal: Voor de kabel van U (M) cpjb-0.66/1.14, U (M) cpjr-0.66/1.14, is het 15 keer van de kabeldiameter; voor anderen, is het 6 keer van de kabeldiameters.
4 de aan de grond zettende draad zou goed aan de aarde moeten worden verbonden.
5The de kabel zou moeten worden verhinderd aan de zonneschijn lange tijd bloot te stellen.
Type en Naam:
Type | Beschrijving | Toepassing |
Mc-0.38/0.66 | Rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
of gelijkaardig materiaal met nominale spanning 0.38/0.66kV | ||
Mcp-0.38/0.66 | Beschermde, rubber-in de schede gestoken flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
of gelijkaardig materiaal met nominale spanning 0.38/0.66kV | ||
Mcp-0.66/1.14 | Beschermde, rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
of gelijkaardig materiaal met nominale spanning 0.38/0.66kV | ||
Mcpjb-0.66/1.14 | Beschermd, controlerend en vlechtend versterkt type, | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
rubber flexibele kabel voor graafwerktuig | of gelijkaardig materiaal met nominale spanning 0.66/1.14kV, | |
het kan direct worden gesleept | ||
Mcpjr-0.66/1.14 | Beschermd, controlerend en vlechtend versterkt type, | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
rubber flexibele kabel voor graafwerktuig | of gelijkaardig materiaal met nominale spanning 0.66/1.14kV, | |
het moet in het beschermende kettingspaneel worden gebruikt | ||
Mcpt-0.66/1.14 | Metaal beschermde rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
of gelijkaardig materiaal met nominale spanning 0.66/1.14kV | ||
Mcp-1.9/3.3 | Beschermde rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
of gelijkaardig materiaal met nominale spanning 1.9/3.3kV | ||
Mcpt-1.9/3.3 | Metaal beschermde rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
of gelijkaardig materiaal met nominale spanning 1.9/3.3kV | ||
Mcptj-1.9/3.3 | Metaal beschermd, controletype, rubber flexibele kabel voor | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
graafwerktuig | of gelijkaardig materiaal met nominale spanning 1.9/3.3kV | |
Mijn-0.38/0.66 | Beweegbare rubber flexibele kabel voor mijnbouw | Als machtsverbinding in de mijnbouw wordt gebruikt die |
machine met nominale spanning 1.9/3.3kV | ||
Myp-0.38/0.66 | Beweegbare schild rubber flexibele kabel voor mijnbouw | Als machtsverbinding in de mijnbouw wordt gebruikt die |
machine met nominale spanning 0.38/0.66kV | ||
Myp-0.66/1.14 | Beweegbare schild rubber flexibele kabel voor mijnbouw | Als machtsverbinding in de mijnbouw wordt gebruikt die |
machine met nominale spanning 0.66/1.14kV | ||
Mypj-3.6/6 | De controle van beweegbare schild rubber flexibele kabel voor mijnbouw | Als machtsverbinding in de mijnbouw t wordt gebruikt dat |
ransformer en gelijkaardig materiaal met geschatte voltage3.6/6kV | ||
Myptj-3.6/6 | Metaal beschermd controletype roerend goed | Als machtsverbinding in de mijnbouw wordt gebruikt die |
rubber flexibele kabel | transformator en gelijkaardig materiaal met geschatte voltage3.6/6kV | |
Myp-3.6/6 | Beweegbare schild rubber flexibele kabel voor mijnbouw | Mijnbouwmateriaal met nominale spanning 3.6/6kV |
de min. milieutemperatuur -20℃ | ||
Mypt-3.6/6 | Beweegbare metaalschild rubber flexibele kabel voor mijnbouw | Mijnbouwmateriaal met nominale spanning 3.6/6kV |
de min. milieutemperatuur -20℃ | ||
Mypd-3.6/6 | Beweegbare schild rubber flexibele kabel voor mijnbouw | Mijnbouwmateriaal met nominale spanning 3.6/6kV |
de min. milieutemperatuur -40℃ | ||
Myptd-3.6/6 | Beweegbare metaalschild rubber flexibele kabel voor mijnbouw | Mijnbouwmateriaal met nominale spanning 3.6/6kV |
de min. milieutemperatuur -40℃ | ||
Mz-0.3/0.5 | Boorkabel voor mijnbouw | Als machtsverbinding van boor met geschat |
voltage 0.3/0.5kV | ||
Mzp-0.3/0.5 | Boor beschermde kabel voor mijnbouw | Als machtsverbinding van boor met geschat |
voltage 0.3/0.5kV | ||
Myq-0.3/0.5 | Beweegbare licht-type rubber flexibele kabel voor mijnbouw | Aanstekend in de mijn, als machtsverbinding |
van de koppeling en controlesignalen | ||
gebruikt in de het vervoermachine en materiaal |
CorexSize | Isolatiedikte | Algemene diameter | ||||
Fase | Het aan de grond zetten | Controle | Fase | Dikte | MCDP 0.38/0.66 | |
3x16 | 1x4 | 3x2.5 | 1.6 | 4.5 | 33 | 38 |
3x25 | 1x6 | 4x2.5 | 1.8 | 5.5 | 39 | 45 |
3x35 | 1x6 | 4x4 | 1.8 | 5.5 | 42.5 | 48.3 |
3x50 | 1x10 | 4x4 | 2 | 5.5 | 47.5 | 54.5 |
3x70 | 1x16 | 4x6 | 2 | 6 | 53 | 60.5 |
3x95 | 1x25 | 4x6 | 2.2 | 6 | 59.5 | 67 |
3x120 | 1x25 | 4x6 | 2.4 | 6 | 63.5 | 72 |
3x150 | 1x35 | 4x10 | 2.4 | 6 | 68.5 | 76.5 |
3x185 | 1x35 | 4x10 | 2.6 | 6 | 74.3 | 82.5 |
