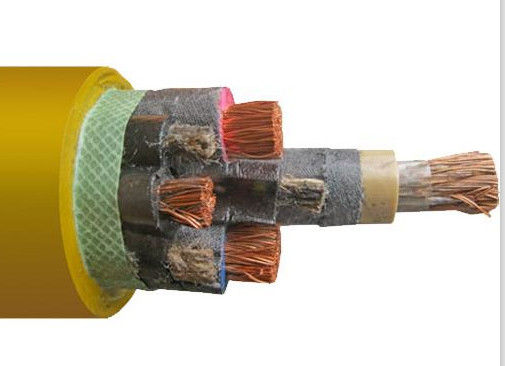

Koper die Multicore Machtskabel 3,6/6 KV met de Controle van Flexibele Kernen vlechten
Toepassing voor
3.6/ 6kv de metaal onderzochte kabel van het controle flexibele rubberkoper voor snijmachine/het mobiele materiaal van de mijnbouwkuil
De kabel wordt gebruikt voor de leider van machtstransformator, elektrisch materieel en divers mobiel elektromateriaal gelijk met AC nominale spanning van 3.6-6kv.
De prestaties zijn niet alleen overeenkomstig Standaardgb1169, GB1170, JB1601 en JB1701, maar ook hebben de bestand eigenschappen van olie. koude weerstand en brandweerstand
Specificaties
Type | Nominale spanning (KV) | Aantal kernen | Nominaal kruis sectioneel gebied (mm) | ||
Belangrijkste lijnen | Aardelijnen | Controlelijnen | |||
MIJN MYP | 0.38/0.66 | 3 | 1 | - | 4-185 |
MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
MYP | 3.6/6 | 3 | 1 | - | 16-185 |
MYP | 6/10 | 3 | 1 | - | 16-185 |
MYP | 8.7/10 | 3 | 1 | - | 16-185 |
MC MCP | 0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
MCPT MCPTJ | 0.66/1.14 | 3 | 1 | 3 | 16-185 |
MCPT MCPTJ | 1.9/3.3 | 3 | 1 | 3 | 16-185 |
MYPT MYPTJ | 1.9/3.3 | 3 | 3 | - | 35-185 |
MYPT MYPTJ | 3.6/6 | 3 | 3 | - | 16-185 |
MYPT MYPTJ | 6/10 | 3 | 3 | - | 16-185 |
MYPT MYPTJ | 8.7/10 | 3 | 3 | 3 | 25-185 |
MZ MZP | 0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Specificatie voor Rubberlassenkabel
1. De kabel heeft hoge flexibiliteitseigenschappen.
2. De schede zal een natuurrubbersamenstelling of een chloroprence rubbersamenstelling zijn.
3. De chloroprene rubberschede is bestand hitte en olie en vlam - vertrager.
4. De toelaatbare ononderbroken werkende temperatuur 65°C
5. Miniun buigende straal: 6 keer van het overschot al buitendiameter
6. de oude blootstelling onder zonneschijn unpermitted
Kerntype | Nominale Grootte | Min Isolatieweerstand bij 20℃ (MΩ.km) | |
Neen meer dan 0.66/1.14KV | 1.9/3.3KV | ||
Fase Conducor of Asistantleider | 16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
Controleleider | 4.6.10 | 100 | 100 |
