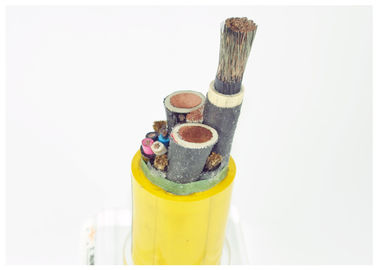

Huishouden/Commerciële Rubber In de schede gestoken Kabel Hoge Precisie 16mm2 - 185mm2-Fase
Bouw:
Leider: Flexibele Klasse 5 Koperen geleider
Insualtion: Rubberschede
Het scherm: Koperdraad of anderen
Schede: Rubberschede
Leverancier 0.38/0.66 van China de rubber van de machts flexibele coppe van de schedemijnbouw ondergrondse kabel voor mijnbouwkabel
Korte inleiding
1 de nominale spanning van de kabels is verdeeld in 6 rangen, die 0.3/0.5kV, 0.38/.066kV, 1.9/3.3kV, 3.6/6kV, 6/10kV is.
2 er toegestaan het werk temperaturen worden de op lange termijn van de kabelleider. Voor de kabel van U (M) cpt-0.66/1.14, U (M) cpjb-0.66/1.14, U (M) cpjr-0.66/1.14 en 1.9/3.3kV, 3.6/6kV, 6/10kV, is de temperatuur 90℃; voor andere, is het 65℃.
3 minimum buigende straal: Voor de kabel van U (M) cpjb-0.66/1.14, U (M) cpjr-0.66/1.14, is het 15 keer van de kabeldiameter; voor anderen, is het 6 keer van de kabeldiameters.
4 de aan de grond zettende draad zou goed aan de aarde moeten worden verbonden.
5The de kabel zou moeten worden verhinderd aan de zonneschijn lange tijd bloot te stellen.
Uitgevoerde norm
1 voor de kabel van de niet-verspreidingsverbranding, voer GB12972 uit
2 voor de flame-retardant kabel, voer MT818 uit
3 voor de speciale mijnbouwkabel (met grotere dwarsdoorsnede en hoger voltage), voer de ondernemingsnorm uit.
Type en Naam:
| Type | Beschrijving | Toepassing |
| Mc-0.38/0.66 | Rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
| of gelijkaardig materiaal met nominale spanning 0.38/0.66kV | ||
| Mcp-0.38/0.66 | Beschermde, rubber-in de schede gestoken flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
| of gelijkaardig materiaal met nominale spanning 0.38/0.66kV | ||
| Mcp-0.66/1.14 | Beschermde, rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
| of gelijkaardig materiaal met nominale spanning 0.38/0.66kV | ||
| Mcpjb-0.66/1.14 | Beschermd, controlerend en vlechtend versterkt type, | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
| rubber flexibele kabel voor graafwerktuig | of gelijkaardig materiaal met nominale spanning 0.66/1.14kV, | |
| het kan direct worden gesleept | ||
| Mcpjr-0.66/1.14 | Beschermd, controlerend en vlechtend versterkt type, | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
| rubber flexibele kabel voor graafwerktuig | of gelijkaardig materiaal met nominale spanning 0.66/1.14kV, | |
| het moet in het beschermende kettingspaneel worden gebruikt | ||
| Mcpt-0.66/1.14 | Metaal beschermde rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
| of gelijkaardig materiaal met nominale spanning 0.66/1.14kV | ||
| Mcp-1.9/3.3 | Beschermde rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
| of gelijkaardig materiaal met nominale spanning 1.9/3.3kV | ||
| Mcpt-1.9/3.3 | Metaal beschermde rubber flexibele kabel voor graafwerktuig | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
| of gelijkaardig materiaal met nominale spanning 1.9/3.3kV | ||
| Mcptj-1.9/3.3 | Metaal beschermd, controletype, rubber flexibele kabel voor | Als machtsverbinding in het graafwerktuig wordt gebruikt dat |
| graafwerktuig | of gelijkaardig materiaal met nominale spanning 1.9/3.3kV | |
| Mijn-0.38/0.66 | Beweegbare rubber flexibele kabel voor mijnbouw | Als machtsverbinding in de mijnbouw wordt gebruikt die |
| machine met nominale spanning 1.9/3.3kV | ||
| Myp-0.38/0.66 | Beweegbare schild rubber flexibele kabel voor mijnbouw | Als machtsverbinding in de mijnbouw wordt gebruikt die |
| machine met nominale spanning 0.38/0.66kV | ||
| Myp-0.66/1.14 | Beweegbare schild rubber flexibele kabel voor mijnbouw | Als machtsverbinding in de mijnbouw wordt gebruikt die |
| machine met nominale spanning 0.66/1.14kV | ||
| Mypj-3.6/6 | De controle van beweegbare schild rubber flexibele kabel voor mijnbouw | Als machtsverbinding in de mijnbouw t wordt gebruikt dat |
| ransformer en gelijkaardig materiaal met geschatte voltage3.6/6kV | ||
| Myptj-3.6/6 | Metaal beschermd controletype roerend goed | Als machtsverbinding in de mijnbouw wordt gebruikt die |
| rubber flexibele kabel | transformator en gelijkaardig materiaal met geschatte voltage3.6/6kV | |
| Myp-3.6/6 | Beweegbare schild rubber flexibele kabel voor mijnbouw | Mijnbouwmateriaal met nominale spanning 3.6/6kV |
| de min. milieutemperatuur -20℃ | ||
| Mypt-3.6/6 | Beweegbare metaalschild rubber flexibele kabel voor mijnbouw | Mijnbouwmateriaal met nominale spanning 3.6/6kV |
| de min. milieutemperatuur -20℃ | ||
| Mypd-3.6/6 | Beweegbare schild rubber flexibele kabel voor mijnbouw | Mijnbouwmateriaal met nominale spanning 3.6/6kV |
| de min. milieutemperatuur -40℃ | ||
| Myptd-3.6/6 | Beweegbare metaalschild rubber flexibele kabel voor mijnbouw | Mijnbouwmateriaal met nominale spanning 3.6/6kV |
| de min. milieutemperatuur -40℃ | ||
| Mz-0.3/0.5 | Boorkabel voor mijnbouw | Als machtsverbinding van boor met geschat |
| voltage 0.3/0.5kV | ||
| Mzp-0.3/0.5 | Boor beschermde kabel voor mijnbouw | Als machtsverbinding van boor met geschat |
| voltage 0.3/0.5kV | ||
| Myq-0.3/0.5 | Beweegbare licht-type rubber flexibele kabel voor mijnbouw | Aanstekend in de mijn, als machtsverbinding |
| van de koppeling en controlesignalen | ||
| gebruikt in de het vervoermachine en materiaal |
Kenmerken
1. Geschat macht-frequentie voltage U0/U: 450/750V, 300/500V en 200/200V.
2. De maximum toegelaten werkende temperatuur van leider is 60°C.
3. De toegelaten laagste het werk temperatuur is -35°C.
4. De kabels kunnen op plaatsen worden gebruikt door minerale olie en stookolie worden vervuild die.
| CorexSize | Nominale Dikte | Algemene diameter (mm) 0.66/114 |
|||
| Fase | Het aan de grond zetten | Isolatie | Schede | MYP | |
| 3X4 | 1X4 | 1.6 | 4 | 26.5 | |
| 3X6 | 1X6 | 1.6 | 4 | 29 | |
| 3X10 | 1X10 | 1.8 | 4.5 | 32.5 | |
| 3x16 | 1X10 | 1.8 | 4.5 | 35.5 | |
| 3x25 | 1x16 | 2 | 5 | 41 | |
| 3x35 | 1x16 | 2 | 5 | 44.5 | |
| 3x50 | 1x16 | 2.2 | 5.5 | 51 | |
| 3x70 | 1x25 | 2.2 | 5.5 | 56 | |
| 3x95 | 1x25 | 2.4 | 6 | 63 | |
| 3x120 | 1x35 | 2.4 | 6 | 67 | |
| 3x150 | 1x50 | 2.6 | 6 | 74 | |
| 3x185 | 1x50 | 2.8 | 6 | 78 | |
| Kerntype | Nominale Grootte | Min Isolatieweerstand bij 20℃ (MΩ.km) | |
| Neen meer dan 0.66/1.14KV | 1.9/3.3KV | ||
| Fase Conducor of Asistantleider |
16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Controleleider | 4.6.10 | 100 | 100 |
