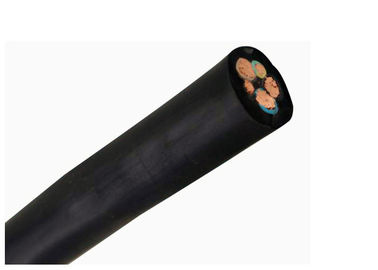

Underground Rubber Coated Cable For Excavator Power Connection

Ondergrondse Rubber Met een laag bedekte Kabel voor de Verbinding van de Graafwerktuigmacht

  • Hoog licht

    rubber geïsoleerde draad

    ,

    Rubber In de schede gestoken Kabel

  • spanning
    0.38/0.66
  • Fase
    16mm2 aan 185mm2
  • Conducotor
    Flexibel Koper
  • Insualtion
    Rubber
  • in de schede gestoken
    Rubber
  • Screnn
    De Draad van het hersenenkoper
  • Plaats van herkomst
    China
  • Merknaam
    HOLD-ONE
  • Certificering
    CE/KEMA/CCC/TUV
  • Min. bestelaantal
    500m
  • Prijs
    USD 0.4 To 10.5 per Meter
  • Verpakking Details
    Staal houten Trommel
  • Levertijd
    10-15 dagen
  • Levering vermogen
    5KM per Dag

Ondergrondse Rubber Met een laag bedekte Kabel voor de Verbinding van de Graafwerktuigmacht

Ondergronds 0,38/0,66 KV Koper In de schede gestoken Kabel voor de Verbinding van de Graafwerktuigmacht



Bouw:



Leider: Flexibele Klasse 5 Koperen geleider

Insualtion: Rubberschede

Schede: Rubberschede



Leverancier 0.38/0.66 van China de rubber van de machts flexibele coppe van de schedemijnbouw ondergrondse kabel voor mijnbouwkabel

Korte inleiding

1 de nominale spanning van de kabels is verdeeld in 6 rangen, die 0.3/0.5kV, 0.38/.066kV, 1.9/3.3kV, 3.6/6kV, 6/10kV is.

2 er toegestaan het werk temperaturen worden de op lange termijn van de kabelleider. Voor de kabel van U (M) cpt-0.66/1.14, U (M) cpjb-0.66/1.14, U (M) cpjr-0.66/1.14 en 1.9/3.3kV, 3.6/6kV, 6/10kV, is de temperatuur 90℃; voor andere, is het 65℃.

3 minimum buigende straal: Voor de kabel van U (M) cpjb-0.66/1.14, U (M) cpjr-0.66/1.14, is het 15 keer van de kabeldiameter; voor anderen, is het 6 keer van de kabeldiameters.

4 de aan de grond zettende draad zou goed aan de aarde moeten worden verbonden.

5The de kabel zou moeten worden verhinderd aan de zonneschijn lange tijd bloot te stellen.

Uitgevoerde norm

1 voor de kabel van de niet-verspreidingsverbranding, voer GB12972 uit

2 voor de flame-retardant kabel, voer MT818 uit

3 voor de speciale mijnbouwkabel (met grotere dwarsdoorsnede en hoger voltage), voer de ondernemingsnorm uit.

Type en Naam:



Type Beschrijving Toepassing
Mc-0.38/0.66 Rubber flexibele kabel voor graafwerktuig Als machtsverbinding in het graafwerktuig wordt gebruikt dat
of gelijkaardig materiaal met nominale spanning 0.38/0.66kV
Mcp-0.38/0.66 Beschermde, rubber-in de schede gestoken flexibele kabel voor graafwerktuig Als machtsverbinding in het graafwerktuig wordt gebruikt dat
of gelijkaardig materiaal met nominale spanning 0.38/0.66kV
Mcp-0.66/1.14 Beschermde, rubber flexibele kabel voor graafwerktuig Als machtsverbinding in het graafwerktuig wordt gebruikt dat
of gelijkaardig materiaal met nominale spanning 0.38/0.66kV
Mcpjb-0.66/1.14 Beschermd, controlerend en vlechtend versterkt type, Als machtsverbinding in het graafwerktuig wordt gebruikt dat
rubber flexibele kabel voor graafwerktuig of gelijkaardig materiaal met nominale spanning 0.66/1.14kV,
  het kan direct worden gesleept
Mcpjr-0.66/1.14 Beschermd, controlerend en vlechtend versterkt type, Als machtsverbinding in het graafwerktuig wordt gebruikt dat
rubber flexibele kabel voor graafwerktuig of gelijkaardig materiaal met nominale spanning 0.66/1.14kV,
  het moet in het beschermende kettingspaneel worden gebruikt
Mcpt-0.66/1.14 Metaal beschermde rubber flexibele kabel voor graafwerktuig Als machtsverbinding in het graafwerktuig wordt gebruikt dat
of gelijkaardig materiaal met nominale spanning 0.66/1.14kV
Mcp-1.9/3.3 Beschermde rubber flexibele kabel voor graafwerktuig Als machtsverbinding in het graafwerktuig wordt gebruikt dat
of gelijkaardig materiaal met nominale spanning 1.9/3.3kV
Mcpt-1.9/3.3 Metaal beschermde rubber flexibele kabel voor graafwerktuig Als machtsverbinding in het graafwerktuig wordt gebruikt dat
of gelijkaardig materiaal met nominale spanning 1.9/3.3kV
Mcptj-1.9/3.3 Metaal beschermd, controletype, rubber flexibele kabel voor Als machtsverbinding in het graafwerktuig wordt gebruikt dat
graafwerktuig of gelijkaardig materiaal met nominale spanning 1.9/3.3kV
Mijn-0.38/0.66 Beweegbare rubber flexibele kabel voor mijnbouw Als machtsverbinding in de mijnbouw wordt gebruikt die
machine met nominale spanning 1.9/3.3kV
Myp-0.38/0.66 Beweegbare schild rubber flexibele kabel voor mijnbouw Als machtsverbinding in de mijnbouw wordt gebruikt die
machine met nominale spanning 0.38/0.66kV
Myp-0.66/1.14 Beweegbare schild rubber flexibele kabel voor mijnbouw Als machtsverbinding in de mijnbouw wordt gebruikt die
machine met nominale spanning 0.66/1.14kV
Mypj-3.6/6 De controle van beweegbare schild rubber flexibele kabel voor mijnbouw Als machtsverbinding in de mijnbouw t wordt gebruikt dat
ransformer en gelijkaardig materiaal met geschatte voltage3.6/6kV
Myptj-3.6/6 Metaal beschermd controletype roerend goed Als machtsverbinding in de mijnbouw wordt gebruikt die
rubber flexibele kabel transformator en gelijkaardig materiaal met geschatte voltage3.6/6kV
Myp-3.6/6 Beweegbare schild rubber flexibele kabel voor mijnbouw Mijnbouwmateriaal met nominale spanning 3.6/6kV
de min. milieutemperatuur -20℃
Mypt-3.6/6 Beweegbare metaalschild rubber flexibele kabel voor mijnbouw Mijnbouwmateriaal met nominale spanning 3.6/6kV
de min. milieutemperatuur -20℃
Mypd-3.6/6 Beweegbare schild rubber flexibele kabel voor mijnbouw Mijnbouwmateriaal met nominale spanning 3.6/6kV
de min. milieutemperatuur -40℃
Myptd-3.6/6 Beweegbare metaalschild rubber flexibele kabel voor mijnbouw Mijnbouwmateriaal met nominale spanning 3.6/6kV
de min. milieutemperatuur -40℃
Mz-0.3/0.5 Boorkabel voor mijnbouw Als machtsverbinding van boor met geschat
voltage 0.3/0.5kV
Mzp-0.3/0.5 Boor beschermde kabel voor mijnbouw Als machtsverbinding van boor met geschat
voltage 0.3/0.5kV
Myq-0.3/0.5 Beweegbare licht-type rubber flexibele kabel voor mijnbouw Aanstekend in de mijn, als machtsverbinding
van de koppeling en controlesignalen
gebruikt in de het vervoermachine en materiaal





Kenmerken



1. Geschat macht-frequentie voltage U0/U: 450/750V, 300/500V en 200/200V.

2. De maximum toegelaten werkende temperatuur van leider is 60°C.

3. De toegelaten laagste het werk temperatuur is -35°C.

4. De kabels kunnen op plaatsen worden gebruikt door minerale olie en stookolie worden vervuild die.



CorexSize Nominale Dikte Algemene diameter (mm)
MY0.38/0.66
Fase Het aan de grond zetten Controle Isolatie Schede Min Maximum
3x16 1x16 3x4 1.5 5 35.8 38.6
3x25 1x16 3x4 2 5 39.7 42.9
3x35 1x16 3x4 2 5 43.1 46.3
3x50 1x25 3x4 2.2 5.3 48.5 51.8
3x70 1x35 3x6 2.2 5.8 55.1 58.8
3x95 1x50 3x6 2.4 6.4 62.4 66.1
3x120 1x50 3x10 2.6 6.9 68 72.5
3x150 1x70 3x10 2.6 7.3 74.5 79.5
3x185 1x70 3x10 2.8 7.5 80.7 86.1





Kerntype Nominale Grootte Min Isolatieweerstand bij 20℃ (MΩ.km)
Neen meer dan 0.66/1.14KV 1.9/3.3KV
Fase Conducor of
Asistantleider
16 350 1150
25 300 980
35 260 850
50 230 740
70 210 630
95 200 550
120 200 510
150 180 450
185 160 400
Controleleider 4.6.10 100 100
