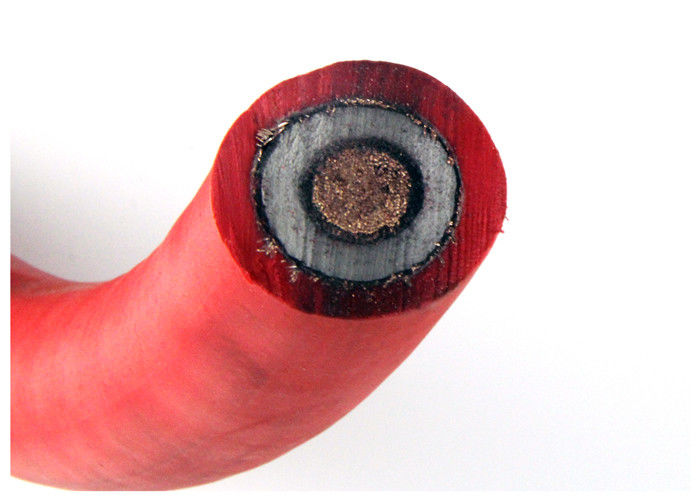

CPE stak Flexibele Rubberkabelklasse 5 Leider in de schedeType voor Mijnbouwmachine
0.66/1.14KV flexibele Metaal Onderzochte Mijnkabel (voor snijmachine)
1. Gebruik
Dit rubber stak flexibele die kabel in de schede in mijnbouw wordt gebruikt. Voedingverbinding van mijnbouwmachine en gelijkaardig materiaal.
2. Het werk temperatuur
De toegestane het werk temperatuur van de kern is 65° C
Zijn kleinste buigende straal is zes keer de grootte van kabeldiameter. De gele schedekabel zou niet in de zon voor lang moeten worden blootgesteld.
3. Model & Toepassing
Mijn-0.38/0.66
Rubber-in de schede gestoken mobiele flexibel
Mijnbouwkabel
Nominale spanning 0.38/0.66KV, voedingverbinding
Van mijnbouwmachine
Myp-0.66/1.14
Metaal beschermd, in de schede gestoken Rubber
Mobiele flexibele mijnbouwkabel
Nominale spanning 0.66/1.14KV, voedingverbinding
Van mijnbouwmachine
Mc-0.38/0.66
Rubber-in de schede gestoken flexibele kabel
Voor mijnbouwmachine
Nominale spanning 0.38/0.66KV, voedingverbinding
Van mijnbouwmachine en gelijkaardig materiaal
Mcp-0.66/1.14
Beschermde rubber-in de schede gestoken flexibel
Kabel voor mijnbouwmachine
Nominale spanning 0.66/1.14KV, voedingverbinding
Van mijnbouwmachine en gelijkaardig materiaal
Mcptj-0.66/1.44
Metaal Beschermde controle rubber-in de schede gestoken flexibele kabel voor mijnbouw
Nominale spanning 0.66/1.14KV, voedingverbinding
Van mijnbouwmachine en gelijkaardig materiaal
Mz-0.3/0.5
Rubber-in de schede gestoken flexibele kabel
Voor steenkool elektrische boor
Nominale spanning 0.3/0.5KV, voedingverbinding
Van steenkool elektrische boor
Specificaties
| Type | Nominale spanning (KV) | Aantal kernen | Nominaal kruis | ||
| Belangrijkste lijnen | Aardelijnen | Controlelijnen | |||
MIJN | 0.38/0.66 | 3 | 1 | - | 4-185 |
| MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
| MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
| MYP | 3.6/6 | 3 | 1 | - | 16-185 |
| MYP | 6/10 | 3 | 1 | - | 16-185 |
| MYP | 8.7/10 | 3 | 1 | - | 16-185 |
MC | 0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
| MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
| MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
MCPT | 0.66/1.14 | 3 | 1 | 3 | 16-185 |
MCPT | 1.9/3.3 | 3 | 1 | 3 | 16-185 |
MYPT | 1.9/3.3 | 3 | 3 | - | 35-185 |
MYPT | 3.6/6 | 3 | 3 | - | 16-185 |
MYPT | 6/10 | 3 | 3 | - | 16-185 |
MYPT | 8.7/10 | 3 | 3 | 3 | 25-185 |
MZ | 0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
| MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Uitgevoerde norm
1 voor de kabel van de niet-verspreidingsverbranding, voer GB12972 uit
2 voor de flame-retardant kabel, voer MT818 uit
3 voor de speciale mijnbouwkabel (met grotere dwarsdoorsnede en hoger voltage), voer uit
ondernemingsnorm.
| CorexSize | Nominale Dikte | Algemene diameter (mm) Mcptj-1.9/3.3 | ||||
| Fase | Het aan de grond zetten | Controle | Isolatie | Schede | Min | Maximum |
| 3x25 | 1x25 | 1x16 | 3 | 5.1 | 47.4 | 49.9 |
| 3x35 | 1x35 | 1x16 | 3 | 5.5 | 51.6 | 54.6 |
| 3x50 | 1x35 | 1x25 | 3 | 5.9 | 56.8 | 59.8 |
| 3x70 | 1x50 | 1x35 | 3 | 6.4 | 62.8 | 65.8 |
| 3x95 | 1x50 | 1x50 | 3 | 6.9 | 68.9 | 72.7 |
| 3x120 | 1x70 | 1x70 | 3 | 7.3 | 73.4 | 77.2 |
| 3x150 | 1x70 | 1x70 | 3 | 7.8 | 79 | 83.6 |
| 3x185 | 1x70 | 1x70 | 3 | 8 | 84.1 | 88.8 |
| Kerntype | Nominale Grootte | Min Isolatieweerstand bij 20℃ (MΩ.km) | |
| Neen meer dan 0.66/1.14KV | 1.9/3.3KV | ||
| Fase Conducor of Asistantleider | 16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Controleleider | 4.6.10 | 100 | 100 |
