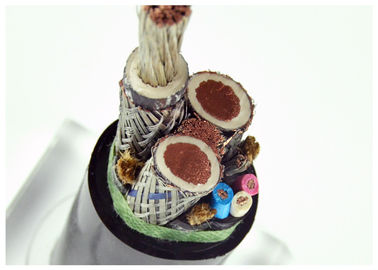

De professionele Geïsoleerde Kabel van de Controlekern EPR, Rubbermachtskabel
0.66/1.14KV flexibele Metaal Onderzochte Mijnkabel (voor snijmachine)
1. Gebruik
Dit rubber stak flexibele die kabel in de schede in mijnbouw wordt gebruikt. Voedingverbinding van mijnbouwmachine en gelijkaardig materiaal.
2. Het werk temperatuur
De toegestane het werk temperatuur van de kern is 65° C
Zijn kleinste buigende straal is zes keer de grootte van kabeldiameter. De gele schedekabel zou niet in de zon voor lang moeten worden blootgesteld.
3. Model & Toepassing
Specificaties
Type | Nominale spanning (KV) | Aantal kernen |
Nominaal kruis |
||
Belangrijkste lijnen | Aardelijnen | Controlelijnen | |||
MIJN |
0.38/0.66 | 3 | 1 | - | 4-185 |
MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
MYP | 3.6/6 | 3 | 1 | - | 16-185 |
MYP | 6/10 | 3 | 1 | - | 16-185 |
MYP | 8.7/10 | 3 | 1 | - | 16-185 |
MC |
0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
MCPT |
0.66/1.14 | 3 | 1 | 3 | 16-185 |
MCPT |
1.9/3.3 | 3 | 1 | 3 | 16-185 |
MYPT |
1.9/3.3 | 3 | 3 | - | 35-185 |
MYPT |
3.6/6 | 3 | 3 | - | 16-185 |
MYPT |
6/10 | 3 | 3 | - | 16-185 |
MYPT |
8.7/10 | 3 | 3 | 3 | 25-185 |
MZ |
0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Uitgevoerde norm
1 voor de kabel van de niet-verspreidingsverbranding, voer GB12972 uit
2 voor de flame-retardant kabel, voer MT818 uit
3 voor de speciale mijnbouwkabel (met grotere dwarsdoorsnede en hoger voltage), voer uit
ondernemingsnorm.
CorexSize | Nominale Dikte | Algemene diameter (mm) Mcpt-0.66/1.44 |
||||
Fase | Het aan de grond zetten | Controle | Isolatie | Schede | Min | Maximum |
3x16 | 1x16 | 3x4 | 1.5 | 5 | 35.8 | 38.6 |
3x25 | 1x16 | 3x4 | 2 | 5 | 39.7 | 42.9 |
3x35 | 1x16 | 3x4 | 2 | 5 | 43.1 | 46.3 |
3x50 | 1x25 | 3x4 | 2.2 | 5.3 | 48.5 | 51.8 |
3x70 | 1x35 | 3x6 | 2.2 | 5.8 | 55.1 | 58.8 |
3x95 | 1x50 | 3x6 | 2.4 | 6.4 | 62.4 | 66.1 |
3x120 | 1x50 | 3x10 | 2.6 | 6.9 | 68 | 72.5 |
3x150 | 1x70 | 3x10 | 2.6 | 7.3 | 74.5 | 79.5 |
3x185 | 1x70 | 3x10 | 2.8 | 7.5 | 80.7 | 86.1 |
Kerntype | Nominale Grootte | Min Isolatieweerstand bij 20℃ (MΩ.km) | |
Neen meer dan 0.66/1.14KV | 1.9/3.3KV | ||
Fase Conducor of Asistantleider |
16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
Controleleider | 4.6.10 | 100 | 100 |
