Elektrofrc 4 Kern Hittebestendige Kabel 1.5mm - 800mm Temperatuur 90℃

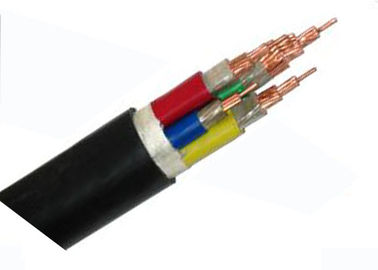

Kabelstructuur
Leider: Klasse 1,2,5 Flexibele Koperen geleider
Het scherm: Micaband
Isolatie: PVC OF LSZH PORTUGAL
Schede: Pvc: (Facultatief)
Nominale spanning: 450/750V
Norm:
CEI 60502,60331 CEI 60227, CEI 60331, CEI 601034, IEC60754 GB/T 12706-91GB306.1-2001, GB/T18380.3-2001
CE, CCC, KEMA
Bouw
Leider: De cirkel vastgelopen koperen geleider, is met CEI 60228 klasse 2 in overeenstemming
Isolatie: XLPE/A
Het binnen Behandelen: LSOH
Schede: Zwarte LSOH,
Toepassingen
Gebruikt voor de lange bouw, Ziekenhuis, Theater, Krachtcentrale, Metro Tunnel of de Petrochemische Industrie of andere speciale die plaats voor lage rook wordt het vereist, nul halogeen schone en veilige kabel.
Normen
Internationaal: CEI 60502, CEI 60227CEI60331, CEI601034
China: GB/T 12706-91GB306.1-2001, GB/T18380.3-2001
Andere normen zoals BS, DIN en ICEA op verzoek
Certificaten
Ce, RoHS, CCC, KEMA en meer anderen op verzoek
| Nom. Dwarsdoorsnede van leider | Isolatiedikte | Schede | Ong. | Ong. | Max. D.C.-Weerstand van Leider (20°C) | Testvoltage | Huidige Classificatie | |
| mm2 | mm | Dikte | O.D. | Gewicht | Ω/km | A.C | ||
| mm | mm | kg/km | kV/5min | In lucht (A) | In grond (A) | |||
| 1×1.5 | 0,7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4×1.5 | 0,7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4×2.5 | 0,7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0,7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0,7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0,7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0,7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0,9 | 1.8 | 27.1 | 1351 | 0,727 | 3.5 | 105 | 125 |
| 4×35 | 0,9 | 1.8 | 29.5 | 1772 | 0,524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0,387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0,268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0,193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0,153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0,124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0,0754 | 3.5 | 440 | 450 |
| 4×2.5+1×1.5 | 0,7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4×4+1×2.5 | 0,7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0,7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0,7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0,7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0,7 | 1.8 | 29 | 1556 | 0,727 | 105 | 125 | |
| 4×35+1×16 | 0,9 | 1.9 | 31.4 | 1976 | 0,524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0,387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0,268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0,193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0,153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0,124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0,0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0,0754 | 440 | 450 | |
Werkende kenmerken
1, toelaatbare werkende temperatuur Op lange termijn van kabelleider ≤70°C
2, Hoogste het werk temperatuur van kabel in het geval van kortsluiting (de langste duurzame tijd is niet over 5s): ≤300mm2 kabelleider ≤160°C, de kabel conductor≤ 140°C. van ≥300 mm2.
3, de het leggen temperatuur zouden over 0℃, Toelaatbare buigende straal van kabel moeten: voor enige kern unarmored kabel, zou moeten zijn niet minder dan 20 keer van het is buitendiameter; want multi-core kabel unarmored, zou moeten zijn niet minder dan 15 keer van het is buitendiameter
4, met flame-retardant bezit, ZA, ZB, ZC, ZD zijn 4 types
5, het product zijn toepasselijk voor AC 50 Herz transmissie en distributielijnen met nominale spanning van 0.6/1KV
