Qingdao Yilan Cable Co., Ltd.
E-mail sales3@holdonecable.com TELEFOON 86-- 19026815676
Huis > producten > gepantserde elektrokabel >

Plaats van herkomst China
Merknaam QINGDAO YICABLE CABLE
Certificering ISO,CE,IEC,TUV,KEMA
Productdetails
Isolatie Kleur:
Rood, blauw, groen
Schild:
Koperen tape
Geleider:
Gestrand koper
Jasje:
PVC
Steekproef:
Vrij
Gepantserd:
Ronde staaldraad.
Markeren:

33KV staaldraad gepantserde kabel

,

3x95 SQMM gestrande koperen kabel

,

middenspanning blote koperen kabel

Betaling en verzendvoorwaarden
Min. bestelaantal
300 m
Prijs
USD3.6-7.86/M
Verpakking Details
Houten trommel
Levertijd
7 dagen
Betalingscondities
L/C, T/T
Levering vermogen
863790KM/week
Productbeschrijving

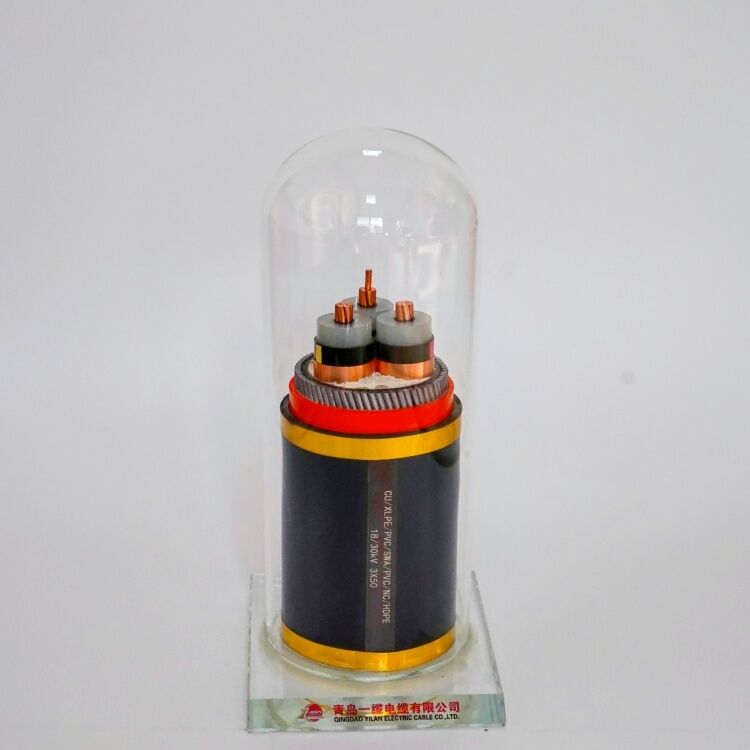

Middenspanning compacte koperen geleider SWA gepantserde voedingskabel 33KV 3x95 SQMM


Bouw:1 ..... gevlochten blank koper, 2 ..... binnenlaag van halfgeleidend materiaal, 3 ..... kernisolatie van vernet polyethyleen, 4 ..... buitenlaag van halfgeleidend materiaal, 5 ..... halfgeleidende tape, 6 ..... afscherming van koperdraden,7 ..... Vulstrook, garen of papier,8 ..... Niet-gewevenWikkeltape of vlamvertragend,9 ..... GeëxtrudeerdPVC binnenbekleding, 10 .... Aluminiumdraad gepantserd, 11 .... Totale mantel: polyvinylchloride (PVC) of FR-PVC, PE, LSOH


Sollicitatie:1. Gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties. Middenspanningskabel voor statische toepassing in de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water, in omstandigheden waar kabels niet worden blootgesteld aan zwaardere mechanische spanningen en trekbelastingen. 2. Om de effecten van externe impact te voorkomen, zorgt de hechtende halfgeleidende laag die tussen de geleider en de isolatie is geëxtrudeerd, samen met de concentrische koperen geleider, voor beperking van het elektrische veld en weerstand tegen gedeeltelijke ontladingen. 3. Dankzij de zeer lage factor van diëlektrisch verlies, die constant blijft gedurende de gehele levensduur, en dankzij de uitstekende isolatie-eigenschappen van XLPE-materiaal, stevig in de lengterichting gesplitst met een binnen- en buitenscherm van halfgeleidend materiaal (geëxtrudeerd in één proces), heeft de kabel een hoge bedrijfszekerheid.


Normen: Internationaal: IEC 60502-2, IEC 60228; China: GB/T 12706.2-2008; Andere normen zoalsBS,DIN en ICEA op aanvraag


Specificaties:


MV-voedingskabel (6 tot 35 kv).
Model en beschrijving Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV Aantal kern Leiderdoorsnedegebied (mm2)
xlpe-isolatie 1 kern 3 kern 10 16 25 35 70 95 120 150 185 240 300 400 500 630 vierkante mm
Cu-kern Al Kern
YJV, N2XSY;PVC omhulde voedingskabel YJLV, NA2XSY; PVC omhulde voedingskabel
YJV22; gepantserde stalen tape, PVC omhulde voedingskabel YJLV22; gepantserde stalen tape, PVC omhulde voedingskabel
YJV32, YJV42; gepantserde staaldraad, PVC omhulde voedingskabel YJLV32, YJLV42; gepantserde staaldraad, PVC omhulde voedingskabel


Technische gegevens:


Testspanning 6 / 10 kV [kV] 21 / 5 min.

12 / 20 kV [kV] 42 / 5 min.

18 / 30 kV [kV] 63 / 5 min.
Temperatuurbereik in beweging
-20°C tot +90°C

vast
-20°C tot +90°C
Bedrijfstemperatuur kortsluiting °C 250
Kortsluittijd maximaal [sec] 5
Buigradius min. x diameter 15
Ontvlambaarheid standaard
EN 50265-2-1


Bestellen


Nominale spanning

Toepassingsnorm: IEC/BS/UL/GB

Aantal kernen

Geleidergrootte $ Constructie

Type isolatie

Gepantserd of ongepantserd. Indien pantser: het type en materiaal van het pantser

De vereiste van schede

Kabellengte en verpakkingsvereiste

Andere vereiste


Technische parameter


Nom. Dwarsdoorsnede van de geleider Strengen Nr./Dia. Van Dirigent Isolatiedikte Dikte van de binnenmantel Dia. Van pantserdraad Schede dikte Ongeveer. O.D

Ongeveer.

Gewicht

 Max. DC-weerstand van geleider (20 ℃) AC-spanning testen Huidige beoordeling
mm2 st/mm mm mm mm mm (mm) kg/km Ω/km kV/5min In lucht (A) In grond(A)
1 × 50 10/2,52 8 1.2 2.0 2.2 40,0 2857 0,387 63 210 215
1 × 70 14/2,52 8 1.2 2.0 2.3 42,0 3166 0,268 63 260 265
1 × 95 19/2,52 8 1.2 2.0 2.3 43,0 3499 0,193 63 320 315
1 × 120 24/2.52 8 1.3 2.5 2.4 46,0 4264 0,153 63 370 360
1×150 30/2,52 8 1.4 2.5 2.5 48,0 4671 0,124 63 420 405
1 × 185 37/2,52 8 1.4 2.5 2.5 49,0 5121 0,0991 63 480 455
1×240 48/2,52 8 1.4 2.5 2.6 52,0 5780 0,0754 63 565 530
1×300 61/2,52 8 1.4 2.5 2.7 54,0 6482 0,0601 63 650 595
1×400 61/2,97 8 1.4 2.5 2.8 58,0 7657 0,0470 63 755 680
1×500 61/3,23 8 1.6 2.5 2.9 61,0 8894 0,0366 63 865 765


Dit product is van toepassing op de krachttransmissie- en distributielijn met AC-nominale spanning (U0/U) van een 3,6/6kV-26/36kV-systeem. Het wordt respectievelijk in de lucht (kabelbrugframe, binnenmuursteun en bak) en grond (direct begraven, kabelgeul, pijp enz.) geleid, afhankelijk van het verschil in de structuur van de beschermingslaag.


VERPAKKING EN VERZENDING

Alle exportkabels zijn goed verpakt en beschermd door een houten trommel of een houten en stalen trommel.

Het verpakkingsmateriaal is afhankelijk van het gewicht en de maat van de kabel.

De goede informatie, productie-informatie en de informatie van de klant zijn stevig gedrukt op elke trommelgrootte.


Nadat de goed verpakte kabeltrommels naar Sea Port zijn verzonden, worden ze in een 20 FT-container of 40 FT-container geladen. Alle kabeltrommels zijn stevig bevestigd met een veiligheidsgordel om ervoor te zorgen dat er geen beweging ontstaat tijdens de zeevracht.

De grootte van de container wordt gekozen op basis van het gewicht van de totaal geladen goederen of volgens de eisen van de klant.


Diensten


* Wij zijn een van de grootste fabrikanten van elektrische draad en stroomkabel in China en hebben meer dan 20 jaar productie- en marketingervaring.
* Wij accepteren OEM. De kabelmaat en het materiaal zijn aangepast. Uw eigen logo en eigen ontwerp zijn welkom. Wij produceren volgens uw vereisten en beschrijving;
* Stuur ons een aanvraag voor meer productinformatie en wij geven u binnen 12 uur feedback.
