HT 36KV UG stalen tape gepantserde elektrische kabel met de beste prijs Chinese fabrikant
Sollicitatie
Gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties. Middenspanningskabel voor statische toepassing in de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water, in omstandigheden waar kabels niet worden blootgesteld aan zwaardere mechanische spanningen en trekbelastingen.

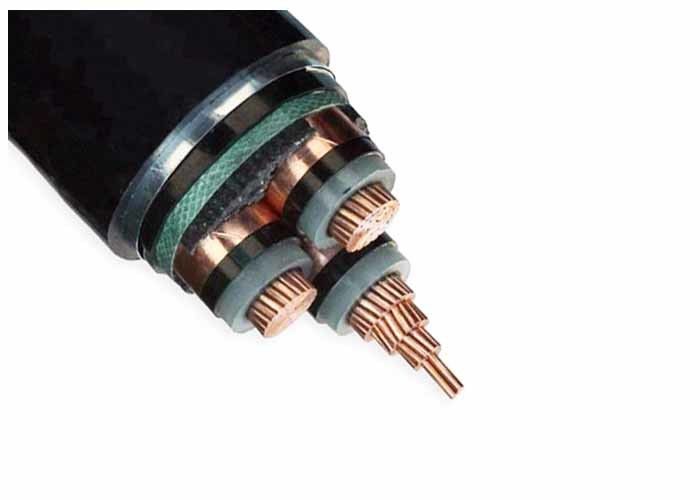

Bouw
1. gestrand blank koper of aluminium
2. binnenlaag van halfgeleidend materiaal
3. kernisolatie van vernet polyethyleen
4. buitenste laag van halfgeleidend materiaal
5. halfgeleidende tape
6. scherm van koperdraden
7. Vulstoffen strip, garen of papier
8. Niet gewevenWikkeltape of vlamvertragend
9. GeëxtrudeerdPVC binnenbekleding
10. Roestvrij stalen tape gepantserd
11. Totale mantel: polyvinylchloride (PVC) of FR-PVC, PE, LSOH
YJ: XLPE-isolatie
V: PVC-mantel
32: Staaldraadpantsering – 3 kernen
22: Bepantsering met stalen tape – 3 kernen
72: Bepantsering van aluminiumdraad – 1 kern
62: Bewapening met roestvrijstalen tape – 1 kern
ZR: Vlambestendig
Normen
Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoalsBS,DIN en ICEA op aanvraag
Technische gegevens:
| Testspanning |
6 / 10 kV |
[kV] |
21 / 5 min. |
| |
12 / 20 kV |
[kV] |
42 / 5 min. |
| |
18 / 30 kV |
[kV] |
63 / 5 min. |
| Temperatuurbereik |
in beweging |
|
-20°C tot +90°C |
| |
vast |
|
-20°C tot +90°C |
| Bedrijfstemperatuur |
kortsluiting |
°C |
250 |
| Kortsluittijd |
maximaal |
[sec] |
5 |
| Buigradius |
min. |
x diameter |
15 |
| Ontvlambaarheid |
standaard |
|
EN 50265-2-1 |
*) Verpakking: CUT = kabel in verschillende lengtes op trommel of haspel, eventueel afknippen op gewenste lengte
MV (6 tot 35 kv) voedingskabeldetails
| MV (11kv 15kv 33kv) voedingskabel |
| Model en beschrijving Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Aantal kern |
Leiderdoorsnedegebied (mm2) |
| xlpe-isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 vierkante mm |
| Cu-kern |
| YJV, N2XSY;PVC omhulde voedingskabel |
| YJV22; gepantserde stalen tape, PVC omhulde voedingskabel |
| YJV32, YJV42; gepantserde staaldraad, PVC omhulde voedingskabel |
| Al Kern |
| YJLV, NA2XSY; PVC omhulde voedingskabel |
| YJLV22; gepantserde stalen tape, PVC omhulde voedingskabel |
| YJLV32, YJLV42; gepantserde staaldraad, PVC omhulde voedingskabel |
Dit product is van toepassing op de krachttransmissie- en distributielijn met AC-nominale spanning (U0/U) van een 3,6/6kV-26/36kV-systeem. Het wordt respectievelijk in de lucht (kabelbrugframe, binnenmuursteun en bak) en grond (direct begraven, kabelgeul, pijp enz.) geleid, afhankelijk van het verschil in de structuur van de beschermingslaag.
Certificaat
ISO-,CE, KEMA,IEC,RoHS, CCC,P3C en meer anderen op aanvraag
VERPAKKING EN VERZENDING
Alle exportkabels zijn goed verpakt en beschermd door een houten trommel of een houten en stalen trommel. Het verpakkingsmateriaal is afhankelijk van het gewicht en de maat van de kabel. Nadat de goed verpakte kabeltrommels naar Sea Port zijn verzonden, worden ze in een 20 FT-container of 40 FT-container geladen. Alle kabeltrommels zijn stevig bevestigd met een veiligheidsgordel om ervoor te zorgen dat er geen beweging ontstaat tijdens de zeevracht. De grootte van de container wordt gekozen op basis van het gewicht van de totaal geladen goederen of volgens de eisen van de klant.
Diensten
* Wij zijn een van de grootste fabrikanten van elektrische draad en stroomkabel in China en hebben meer dan 20 jaar productie- en marketingervaring.
* Wij accepteren OEM. De kabelmaat en het materiaal zijn aangepast. Uw eigen logo en eigen ontwerp zijn welkom. Wij produceren volgens uw vereisten en beschrijving;
* Stuur ons een aanvraag voor meer productinformatie en wij geven u binnen 12 uur feedback.
Veelgestelde vragen
Vraag: Hoe lang duurt het voordat ik een offerte terugkrijg?
A: De meeste offertes worden binnen 24 uur geretourneerd, maar als het om een speciale constructie gaat, kan dit langer duren.
Vraag: Welke garanties hebben uw producten?
A: SHAN-kabel garandeert dat al onze producten, draadkabels en meer vrij zijn van defecten. Elk product dat niet voldoet aan de door beide partijen overeengekomen kwaliteit, nemen wij terug. De specifieke voorwaarden zijn als volgt:
1. Wij garanderen dat we zullen voldoen aan de vereisten van de garantieperiode die zijn gespecificeerd in het contract, dat de goederen die worden geleverd onder de inkooporder voor de aanschaf van de kabel en draad van het zelfdragende distributienetwerk
2. Wij zullen worden vervaardigd onder deze specificatie en dat de goederen nieuw en ongebruikt zullen zijn, van de meest recente of huidige modellen. Zodra we zijn geselecteerd, zullen we de goederen strikt volgens de vereisten van het contract leveren.
3. De garantie blijft geldig gedurende twaalf (12) maanden nadat de Goederen, of een deel daarvan, al naar gelang het geval, zijn afgeleverd en geaccepteerd op de eindbestemming aangegeven in de SCC, of gedurende achttien (18) maanden na de datum van verzending vanuit de haven of laadplaats in het land van herkomst, afhankelijk van welke periode eerder eindigt.
4. Tijdens de garantieperiode kan de koper rechtstreeks aan de fabrikant schriftelijk of via de agent melden of er een probleem is met de kwaliteit van de goederen. De fabrikant zal de reparatie of vervanging binnen een redelijke termijn uitvoeren en alle daaraan verbonden kosten dragen.
