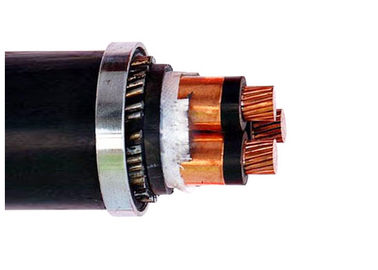

2.5MM2-500MM2 KEMA gecertificeerd MV SWA gepantserde elektrische stroomkabel tot 35kV
Toepassing:
XLPE is een geïsoleerde pantserkabel die wordt gebruikt voor het verzenden en distribueren van stroom in een stroomtransmissie- en distributiesysteem van 3,6 kV ~ 35 kV.Het wordt over het algemeen toegepast op de gebieden, waaronder energie, bouw, mijnbouw, metallurgie, petrochemische industrie en communicatie in volledige vervanging van olie ondergedompelde papier geïsoleerde stroomkabel.
Eigendom:
1.De hoogste toegestane werktemperatuur van de geleider voor langdurig werk is 90 graden.
2.In kortsluiting (max langdurig is niet meer dan 5 seconden), is de hoogste temperatuur voor geleider niet meer dan 250 graden.
3.de omgevingstemperatuur van het werken in de lucht mag niet hoger zijn dan 40 graden en 25 graden onder de grond.
4Uitstekende elektrische prestaties, chemische corrosiebestendigheid.
Bouw
| Leider: |
Cu-ronde aluminium, met meerdere draden in strengen samengeperst (RM), klasse 2 overeenkomstig HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Interne scherm: |
met een diameter van niet meer dan 50 mm, |
| Isolatie: |
XLPE (cross-linked polyethyleen, recent merk: PE-X) verbinding DIX 8 acc. tot HRN HD 620 S1 ili 2XI1 acc. tot DIN VDE 0207 dio 22 |
| Externe scherm: |
met een breedte van niet meer dan 30 mm, |
| Conductorscherm: |
koperen band in een tegenhelix |
| Voller: |
met een breedte van niet meer dan 30 mm |
| Verpakking: |
niet-geweven band of vlamvertrager of waterdicht |
| Inwendige bekleding: |
Extrudeerd PVC |
| Armour: |
Aluminiumdraad |
| Algemene omhulsel |
polyvinylchloride (PVC) of FR-PVC, PE, LSOH |
| Kleur van de omhulsel |
Zwart, rood of op maat
|
Toepassing:
a. gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties.in kabelkanalen, in water, onder omstandigheden waarin kabels niet worden blootgesteld aan zware mechanische spanningen en trekspanningen.
b. Om de effecten van externe inslagen te vermijden, wordt de aanhangende halfgeleidende laag tussen geleider en isolatie geëxtrudeerd, samen met een concentrische koperen geleider,zorgt voor beperking van het elektrisch veld en weerstand tegen gedeeltelijke ontladingen.
c. vanwege de zeer lage dielectriciteitsverliesfactor, die gedurende zijn gehele levensduur constant blijft, en vanwege de uitstekende isolatie eigenschappen van XLPE-materiaal,met een diameter van niet meer dan 20 mm,, heeft de kabel een hoge betrouwbaarheid.
Normen
Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoalsBS,DIN en ICEA op verzoek
| MV ((11kv 15kv 33kv) Stroomkabel |
| Model en beschrijving Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Nummer van de kern |
De oppervlakte van de doorsnede van de geleider ((mm2) |
| xlpe-isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Cu-kern |
| YJV, N2XSY;PVC-omhulde stroomkabel |
| YJV22;plastiekband,PVC bedekte stroomkabel |
| YJV32, YJV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |
| Al Core |
| YJLV, NA2XSY; PVC-omhulde stroomkabel |
| YJLV22;plastiekband,PVC bedekte stroomkabel |
| YJLV32, YJLV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |

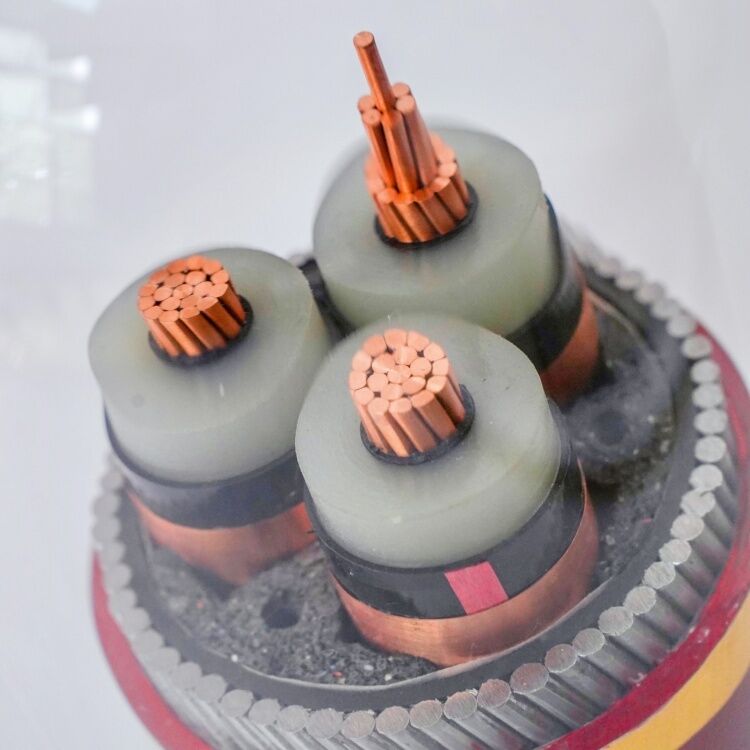

Drie-kern XLPE-kabel, met staaldraad, gepantserd
1. geleider 2. geleider scherm 3. XLPE isolatie 4. isolatie scherm
5. Metalen scherm 6. Vulmiddel 7. Afscheidende omhulsel ((Binnenbekleding)
8. pantser 9. Buitenste behuizing
Dienstvoorwaarden en parameters van de kabel:
De maximale werktemperatuur van de geleider: 90°C;
Kortsluitingstemperatuur 250°C niet meer dan 5 sec
Omgevingstemperatuur van het werk
In de lucht: 40°C, ondergronds: 25°C
Diepte van het direct leggen: 80 cm
Thermische weerstand van de bodem: 100°C.cm/W
De omgevingstemperatuur mag voor het leggen van de kabel niet lager zijn dan 0°C.
D.C De weerstand van de afgewerkte kabel bij 20°C per km mag niet hoger zijn dan:
Certificaat
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cen nog meer op aanvraag
