Plaats van herkomst China
Merknaam QINGDAO YICABLE CABLE
Certificering ISO,CE,IEC,TUV,KEMA
Productdetails
Productnaam:
Koper Gepantserde kabel
Nominale spanning:
0.6/1kV
Schede:
PVC
Geleider:
Koper
Pantser:
Stalen tape
Maten:
1.0 tot en met 630 m2
Kernen:
1~ 5 cores
Normen:
CEI/BS/ZIJN/VDE
Markeren:

armored cable wiring

,

armoured power cable

Betaling en verzendvoorwaarden
Min. bestelaantal
1000 meter
Prijs
$0.25~105/M
Verpakking Details
trommels
Levertijd
een week of een 10days
Betalingscondities
T/T,L/C
Levering vermogen
10,000 kilometers per Maand
Productbeschrijving

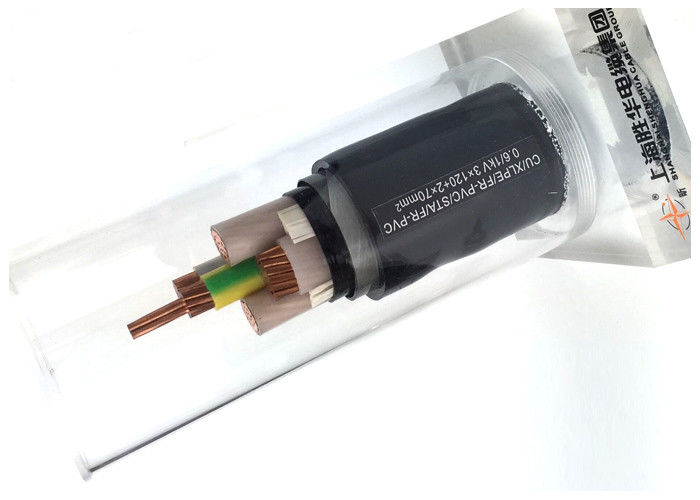

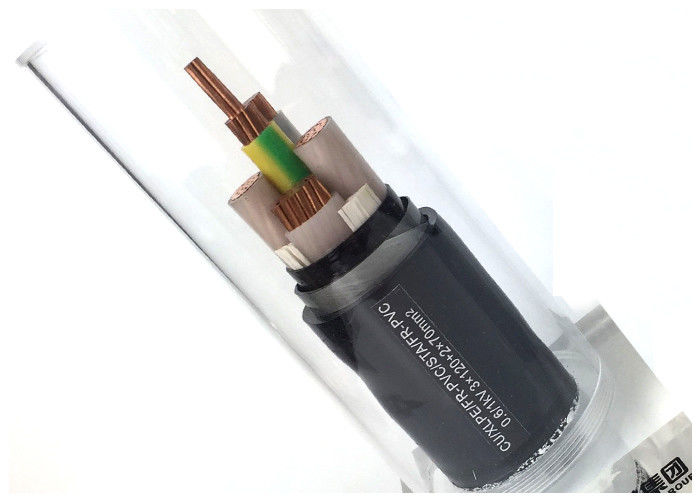

Koperen geleider staal band gepantserde elektrische kabel met zwarte PVC-schede




Bouw

Leider: vaste of strenge koperen geleider, Cl.1 of Cl.2 volgens IEC 60228
Isolatie: XLPE ((verwant polyethyleen) met een waarde van 90 oC
Inwendige bekleding: PVC
Verzorging: stalen band
Behuizing: PVC type ST2 tot IEC 60502, zwart

Toepassing:
Het wordt gebruikt voor het verzenden en distribueren van stroom op de elektriciteitsleiding van AC nominale voltage 0,6/1KV of minder

Gebruik Condition:
1De maximale temperatuur op lange termijn mag niet hoger zijn dan 70°C. De temperatuur van de kabelgeleider mag niet hoger zijn dan 160°C.°c tijdens een kortsluiting is de langste duur niet langer dan 5 seconden.
2.De omgevingstemperatuur voor de installatie is niet lager dan 0°c.
3.Toegestane buigradius voor installatie zie onderstaande tabel.

Artikel 1enkelkernkabelDrie kernkabelzachte kabel
niet-gewapendeGewapendniet-gewapendeGewapendniet-gewapende
Min.Buigradius voor installatie20D15D15D12D10D

Min.Bogenradius van de nabijgelegen aansluiting
doos en eindkabel
(buigkabels moeten zorgvuldig worden gecontroleerd,
gebruik van een gemodelleerde leidplaat

15D12D12D10D8D

Opmerking:D is de buitendiameter van de kabel





Model en specificaties.


TypeVerwijderingNominale spanningNo. van de kernNominale sectie ((mm2)Toepassingen
YJV YJLVCu- of Al-geleider,XLPE-geïsoleerd.PVC-omhulde elektrische kabel0.6/1KV1,2,3,41.5 tot 400Voor binnen- en buiteninstallaties.De geïsoleerde LV XLPE-stroomkabel wordt gebruikt in transmissiesystemen en distributiesystemen met een nominale spanning U ((Um) ≤ 10KV.De HV XLPE geïsoleerde voedingskabel verwijst naar de voedingskabeltransmissie tussen 10KV-35KVHet is vaak toegepast op de hoofdweg van de krachtoverdracht.
3+13 × 4 + 1 × 2,5 tot 3 × 400 + 1 × 185
6/6kV1,325 tot 500
8.7/10kV 8.7/15kV 12/20kV125 tot 500
325 tot 300
21/35kv150 tot 500
YJV22 YJLV22Cu- of Al-geleider,XLPE-geïsoleerde stalen band, gepantserde PVC-kabels0.6/1KV31.5 tot 400Geschikt voor het begraven in de grond, in staat om externe mechanische krachten te dragen, maar grote trekkrachten.
44 tot en met 240
6/6kV 8,7/10kV 8,7/15kV 12/20kV325 tot 300
21/35kv350 tot 240





Technische eigenschap:

1,De lange tijd werktemperatuur is 75°C, lijden kortsluiting (binnen 5 seconden), de temperatuur van de kern mag niet hoger dan 160°C
2De omgevingstemperatuur mag niet lager zijn dan -10°C.
3De legtemperatuur mag niet lager zijn dan 0°C.
4De buigradius van een enkele kern zonder pantser mag niet groter zijn dan 20D, de buigradius van een enkele kern met pantser mag niet groter zijn dan 15D, de buigradius van drie kernen met pantser mag niet groter zijn dan 12D.

Opmerking:

1. Alleen een deel van de kabels is in de tabel vermeld.
2Kabels kunnen worden geleverd met een reeks van single-modus of multi-modus.
3Speciaal ontworpen kabels zijn op aanvraag beschikbaar.



Verpakking en verzending



Wij zijn in staat om te voldoen aan de meest strikte leveringsschema's volgens per bestelling.De naleving van de deadline is altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen tot de algemene vertraging van het project en kostenoverschrijding.

De kabel wordt geleverd in houten rollen, gegolfde dozen en spoelen. De kabelranden worden afgesloten met BOPP zelfklevend tape en niet-hygroscopische afdichtkappen om de kabelranden tegen vocht te beschermen.De vereiste markering moet op de buitenzijde van de trommel worden afgedrukt met een weerbestendig materiaal volgens de eisen van de klant..





Dienstverlening
* Wij zijn de grootste fabrikant van elektrische draden en stroomkabels in China en hebben meer dan 20 jaar productie- en marketingervaring.
* We accepteren OEM. De kabel grootte en materiaal zijn aangepast.Ur eigen logo en eigen ontwerp zijn welkom.
* Stuur ons een vraag voor meer producten info en we zullen u feedback geven in 12 uur.
