De middelgrote van het de Leiderstaal van het Voltagealuminium van de de Draad Gepantserde XLPE Isolatie Elektrokabel
Dit product is van toepassing op de machtstransmissie en distributielijn met AC nominale spanning (U0/U) van 3.6/6kV-26/36kV-systeem. Het wordt verpletterd in lucht (het kader van de kabelbrug, binnenmuursteun, en dienblad) en grond (leid begraven, kabelgeul, pijp ect.) respectievelijk volgens verschil van de structuur van de beschermingslaag.
Gebruikt voor machtstransmissie en distributielijn met voltage geschat bij 35kV en hieronder.
De hoge en Middelgrote kabel van de voltagemacht voor statische toepassing in grond, binnen en buiten faciliteiten, openlucht, in kabelkanalen, in water, in voorwaarden waar de kabels niet aan zwaardere mechanische spanning en trekspanning worden blootgesteld.
Bouw

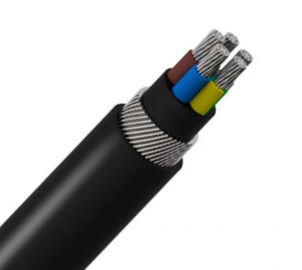

AL/XLPE/SWA/PVC gepantserde Elektrokabel
- Ronde naakte die aluminiumkern volgens CEI 60228 is vastgelopen
- Binnen semi-geleidende laag
- Kernisolatie XLPE
- Kleurencode volgens HD 308 S2
- Buiten semi-geleidende laag
- Semi-geleidende band
- Het scherm van de koperband
- Vuller
- De binnenschede van pvc
- Het gegalvaniseerde pantser (SWA) van de staaldraad
- De buitenschede van pvc (rood of zwart)
| MV (11kv 15kv 33kv) Machtskabel |
| Model en Beschrijving Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8.7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kV |
No.of Kern |
Het gebied van de leiderdwarsdoorsnede (mm2) |
| xlpe isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 sq mm |
| Cu-kern |
| YJV, N2XSY; Pvc in de schede gestoken machtskabel |
| YJV22; gepantserde staalband, pvc in de schede gestoken machtskabel |
| YJV32, YJV42; gepantserde staaldraad, pvc in de schede gestoken machtskabel |
| Al Kern |
| YJLV, NA2XSY; Pvc in de schede gestoken machtskabel |
| YJLV22; gepantserde staalband, pvc in de schede gestoken machtskabel |
| YJLV32, YJLV42; gepantserde staaldraad, pvc in de schede gestoken machtskabel |
Norm
Internationaal: CEI 60502, CEI 60228
China: GB/T 12706
Andere normen zoals BS, DIN en ICEA op verzoek
Technische gegevens:
Maximumleidertemperatuur: onder normaal (90 OC), sluit de noodsituatie (130OC) of neen meer kort dan voorwaarden 5 van s (250℃).
Min. Omringende Temperaturen. 0 OC, na installatie en slechts wanneer de kabel in een vaste positie verkeert
Min. Buigende Straal: 15 x kabel O.D voor enige kern
12 x kabel O.D voor multikern
| Testvoltage |
6 / 10 kV |
[kV] |
21 / 5 min. |
| |
12 / 20 kV |
[kV] |
42 / 5 min. |
| |
18 / 30 kV |
[kV] |
63 / 5 min. |
| Temperatuurwaaier |
in motie |
|
-5°C tot +70°C |
| |
vast |
|
-20°C tot +70°C |
| Werkende temperatuur |
kortsluiting |
°C |
250 |
| Kortsluitingtijd |
max. |
[seconde] |
5 |
| Buigende straal |
min. |
x diameter |
15 |
| Brandbaarheid |
norm |
|
EN 60332-1-2 |
Certificaat
ISO, Ce, KEMA, CEI, RoHS, CCC, P3C en meer anderen op verzoek
FAQ
1. Het verschepen: Door overzees of de lucht toe te schrijven aan zwaargewicht. De steekproeven zullen verzenden door DHL, Fedex zijn. enz.
2. Betaling: Wij keuren T/T, L/C goed, kies enkel van wat u houdt
3. levertijd: Over het algemeen 7~10 werkdagen op ontvangstbewijsstorting. Volgens de hoeveelheid.
4. MOQ: Over het algemeen is onze MOQ 1000meters. de steekproeven onder centimeter 20 kunnen vrij worden verstrekt.
