Gepantserde Elektrokabelht 3 van de het Koperkabel van de Fasedistributie Ondergrondse de Machtskabel
Bouw

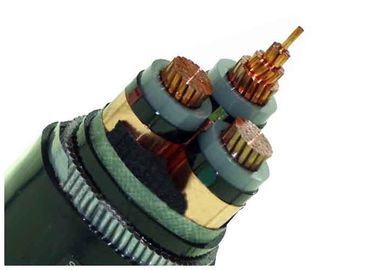

Cu/XLPE/STA/PVC Gepantserde Elektrokabel
- Ronde naakte die aluminiumkern volgens CEI 60228 is vastgelopen
- Binnen semi-geleidende laag
- Kernisolatie XLPE
- Kleurencode volgens HD 308 S2
- Buiten semi-geleidende laag
- Semi-geleidende band
- Het scherm van de koperband
- Vuller
- De binnenschede van pvc
- Het gegalvaniseerde pantser (STA) van de staalband
Toepassing
Gebruikt voor machtstransmissie en distributielijn met voltage geschat bij 35kV en hieronder.
De hoge en Middelgrote kabel van de voltagemacht voor statische toepassing in grond, binnen en buiten faciliteiten, openlucht, in kabelkanalen, in water, in voorwaarden waar de kabels niet aan zwaardere mechanische spanning en trekspanning worden blootgesteld.
MV (11kv 15kv 33kv) Machtskabel | ||
Model en Beschrijving Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8.7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kV | No.of Kern | Het gebied van de leiderdwarsdoorsnede (mm2) |
xlpe isolatie | 1 kern 3 kern | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 sq mm |
Cu-kern | ||
YJV, N2XSY; Pvc in de schede gestoken machtskabel | ||
YJV22; gepantserde staalband, pvc in de schede gestoken machtskabel | ||
YJV32, YJV42; gepantserde staaldraad, pvc in de schede gestoken machtskabel | ||
Al Kern | ||
YJLV, NA2XSY; Pvc in de schede gestoken machtskabel | ||
YJLV22; gepantserde staalband, pvc in de schede gestoken machtskabel | ||
YJLV32, YJLV42; gepantserde staaldraad, pvc in de schede gestoken machtskabel |
Norm
Internationaal: CEI 60502, CEI 60228
China: GB/T 12706
Andere normen zoals BS, DIN en ICEA op verzoek
Technische gegevens:
Maximumleidertemperatuur: onder normaal (90 OC), sluit de noodsituatie (130OC) of neen meer kort dan voorwaarden 5 van s (250℃).
Min. Omringende Temperaturen. 0 OC, na installatie en slechts wanneer de kabel in een vaste positie verkeert
Min. Buigende Straal: 15 x kabel O.D voor enige kern
12 x kabel O.D voor multikern
Testvoltage | 6 / 10 kV | [kV] | 21 / 5 min. |
12 / 20 kV | [kV] | 42 / 5 min. | |
18 / 30 kV | [kV] | 63 / 5 min. | |
Temperatuurwaaier | in motie | -5°C tot +70°C | |
vast | -20°C tot +70°C | ||
Werkende temperatuur | kortsluiting | °C | 250 |
Kortsluitingtijd | max. | [seconde] | 5 |
Buigende straal | min. | x diameter | 15 |
Brandbaarheid | norm | EN 60332-1-2 |
