Dit product is van toepassing op de machtstransmissie en distributielijn met AC nominale spanning (U0/U) van 3.6/6kV-26/36kV-systeem. Het wordt verpletterd in lucht (het kader van de kabelbrug, binnenmuursteun, en dienblad) en grond (leid begraven, kabelgeul, pijp ect.) respectievelijk volgens verschil van de structuur van de beschermingslaag.
Toepassing
Om direct in grond, water, in openlucht, binnen en in kabelkanalen b.v. in industriële en schakelbordinstallaties worden gelegd.

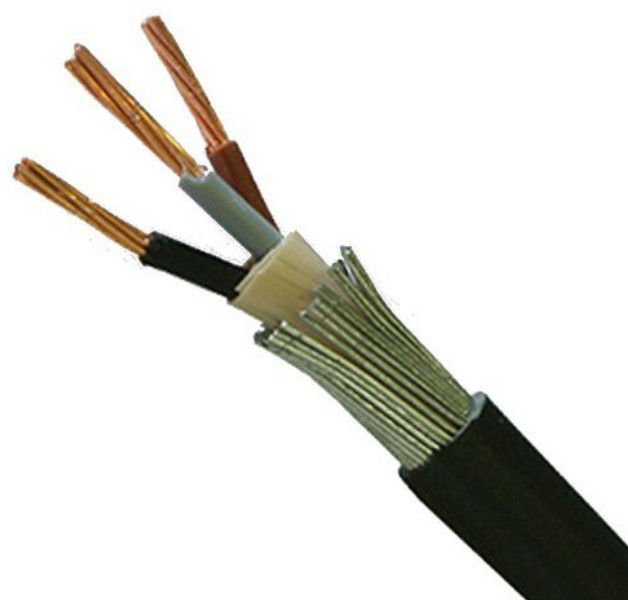

Bouw
1 ..... vastgelopen naakt koper
2 ..... binnenlaag van semi-conducting materiaal
3 ..... kernisolatie van cross-linked polyethyleen
4 ..... buitenlaag van semi-conducting materiaal
..... semi-conducting band 5
..... het scherm 6 van koperdraden
7 ..... Vullersstrook, Garen, of Document
8 ..... Niet geweven Verpakkende band of Vlam - vertrager
..... het Uitgedreven Binnen Behandelen van pvc 9
10…. Gegalvaniseerde Gepantserde Staalband
11…. Algemene Schede: polyvinylchloride (pvc) of Fr-pvc, PE, LSOH
MV (11kv 15kv 33kv) Machtskabel | ||
Model en Beschrijving Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8.7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kV | No.of Kern | Het gebied van de leiderdwarsdoorsnede (mm2) |
xlpe isolatie | 1 kern 3 kern | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 sq mm |
Cu-kern | ||
YJV, N2XSY; Pvc in de schede gestoken machtskabel | ||
YJV22; gepantserde staalband, pvc in de schede gestoken machtskabel | ||
YJV32, YJV42; gepantserde staaldraad, pvc in de schede gestoken machtskabel | ||
Al Kern | ||
YJLV, NA2XSY; Pvc in de schede gestoken machtskabel | ||
YJLV22; gepantserde staalband, pvc in de schede gestoken machtskabel | ||
YJLV32, YJLV42; gepantserde staaldraad, pvc in de schede gestoken machtskabel |
Norm
Internationaal: CEI 60502, CEI 60228
China: GB/T 12706
Andere normen zoals BS, DIN en ICEA op verzoek
Technische gegevens
Maximumleidertemperatuur: onder normaal (90 OC), sluit de noodsituatie (130OC) of neen meer kort dan voorwaarden 5 van s (250℃).
Min. Omringende Temperaturen. 0 OC, na installatie en slechts wanneer de kabel in een vaste positie verkeert
Min. Buigende Straal: 15 x kabel O.D voor enige kern
12 x kabel O.D voor multikern
Testvoltage | 6 / 10 kV | [kV] | 21 / 5 min. |
12 / 20 kV | [kV] | 42 / 5 min. | |
18 / 30 kV | [kV] | 63 / 5 min. | |
Temperatuurwaaier | in motie | -5°C tot +70°C | |
vast | -20°C tot +70°C | ||
Werkende temperatuur | kortsluiting | °C | 250 |
Kortsluitingtijd | max. | [seconde] | 5 |
Buigende straal | min. | x diameter | 15 |
Brandbaarheid | norm | EN 60332-1-2 |
Certificaat
ISO, Ce, KEMA, CEI, RoHS, CCC, P3C en meer anderen op verzoek
Het opdracht geven van tot Raad
Nominale spanning
Toepassingsnorm: IEC/BS/UL/GB
Aantal Kernen
De Bouw van $ van de leidergrootte
Type van Isolatie
Gepantserd of unarmored. Als pantser, het pantsertype & het materiaal
Het vereiste van Schede
Lengte van Kabel & Verpakkingsvereiste
Ander Vereiste
