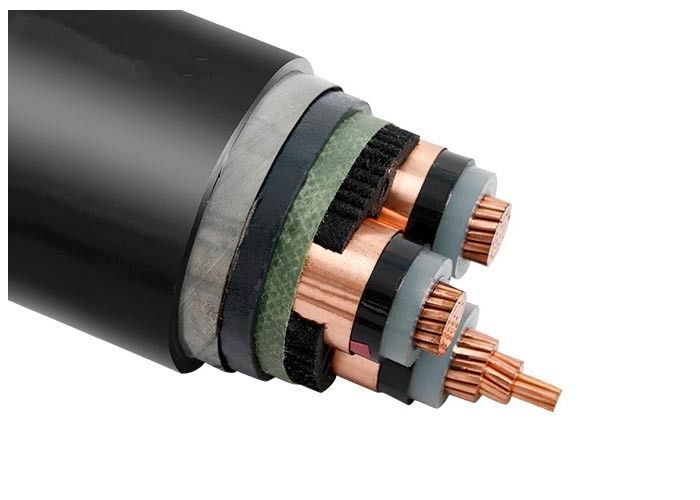

Middenspanning driefasig CU / XLPE / STA / PVC elektrische voedingskabel stalen tape gepantserd
Dit product is van toepassing op de krachttransmissie- en distributielijn met AC-nominale spanning (U0/U) van een 3,6/6kV-26/36kV-systeem. Het wordt respectievelijk in de lucht (kabelbrugframe, binnenmuursteun en bak) en grond (direct begraven, kabelgeul, pijp enz.) geleid, afhankelijk van het verschil in de structuur van de beschermingslaag.
Normen
Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoals BS,DIN en ICEA op aanvraag
Toepassingen
Gebruikt voor krachttransmissie- en distributielijnen met een spanning van 35 kV en lager.
Vergeleken met PVC-geïsoleerde voedingskabel beschikt de xlpe-voedingskabel niet alleen over kenmerken van uitstekende elektriciteit, mechanisme, hitte- en verouderingsbestendig, omgevingsstressbestendig en chemisch corrosiebestendig, maar ook over een eenvoudige structuur, lichtgewicht, geen beperking door valpartijen en hoge temperatuurtoeslag voor langdurig werken.
Bouw
| Geleider |
Compacte gestrande koperen geleider, klasse 2 volgens IEC 60228 |
| Ronde massieve koperen geleider, klasse 1 volgens IEC 60228 |
| Flexibele gestrande koperen geleider, klasse 5 volgens IEC 60228 |
| Dirigent scherm |
Halfgeleider |
| Isolatie |
XLPE (verknoopt polyethyleen) |
| Isolatiescherm |
Halfgeleider |
| Metalen schild |
Koperen tape-scherm of koperdraad en koperen tape-schild |
| Vuller |
Vulstoffen strip |
| Inpaktape |
Non-woven wikkeltape of lsoh wikkeltape |
| Binnenbekleding |
Geëxtrudeerd PVC of LSOH |
| Pantser |
Stalen tape-pantser |
| Algemene schede |
PVC, FR-PVC, PE of LSOH |
Specificaties
| MV-voedingskabel (6 tot 35 kv). |
| Model en beschrijving Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Aantal kern |
Leiderdoorsnedegebied (mm2) |
| xlpe-isolatie |
1 kern 3 kern |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 vierkante mm |
| Cu-kern |
Al Kern |
| YJV, N2XSY;PVC omhulde voedingskabel |
YJLV, NA2XSY; PVC omhulde voedingskabel |
| YJV22; gepantserde stalen tape, PVC omhulde voedingskabel |
YJLV22; gepantserde stalen tape, PVC omhulde voedingskabel |
| YJV32, YJV42; gepantserde staaldraad, PVC omhulde voedingskabel |
YJLV32, YJLV42; gepantserde staaldraad, PVC omhulde voedingskabel |
| pvc-isolatie |
| Cu-kern |
Al Kern |
| VV(VY);PVC(PE)ommantelde voedingskabel |
VLV(VLY);PVC(PE)ommantelde voedingskabel |
| VV22(VV23);gepantserde stalen tape,PVC(PE)omhulde voedingskabel |
VLV22(VLV23);gepantserde stalen tape,PVC(PE)omhulde voedingskabel |
| VV32 (VV33), VV42 (VV43); gepantserde staaldraad, PVC (PE) omhulde voedingskabel |
VLV32 (VLV33), VLV42 (VLV43); gepantserde staaldraad, PVC (PE) omhulde voedingskabel |
Technische gegevens
| Testspanning |
6 / 10 kV |
[kV] |
21 / 5 min. |
| |
12 / 20 kV |
[kV] |
42 / 5 min. |
| |
18 / 30 kV |
[kV] |
63 / 5 min. |
| Temperatuurbereik |
in beweging |
|
-20°C tot +90°C |
| |
vast |
|
-20°C tot +90°C |
| Bedrijfstemperatuur |
kortsluiting |
°C |
250 |
| Kortsluittijd |
maximaal |
[sec] |
5 |
| Buigradius |
min. |
x diameter |
15 |
| Ontvlambaarheid |
standaard |
|
EN 50265-2-1 |
| Nom. Dwarsdoorsnede van de geleider |
Strengen Nr./Dia. Van Dirigent |
Isolatiedikte |
Dikte van de binnenmantel |
Dikte van stalen tape |
Schede dikte |
Ongeveer. O.D |
Ongeveer. Gewicht |
Max. DC-weerstand van geleider (20 ℃) |
Spanning AC testen |
Huidige beoordeling |
| mm2 |
st/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5min |
In lucht (A) |
In grond(A) |
| 3 × 35 |
7/2,52 |
5.5 |
1.8 |
2 × 0,5 |
2.9 |
58,0 |
4840 |
0,524 |
42 |
140 |
155 |
| 3 × 50 |
10/2,52 |
5.5 |
1.8 |
2 × 0,5 |
3.0 |
61,0 |
5463 |
0,387 |
42 |
165 |
180 |
| 3 × 70 |
14/2,52 |
5.5 |
2.0 |
2 × 0,5 |
3.1 |
65,0 |
6446 |
0,268 |
42 |
210 |
220 |
| 3 × 95 |
19/2,52 |
5.5 |
2.0 |
2 × 0,5 |
3.2 |
68,0 |
7457 |
0,193 |
42 |
255 |
265 |
| 3 × 120 |
24/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.3 |
71,0 |
8459 |
0,153 |
42 |
290 |
300 |
| 3×150 |
30/2,52 |
5.5 |
2.2 |
2 × 0,5 |
3.4 |
75,0 |
10555 |
0,124 |
42 |
330 |
340 |
| 3×185 |
37/2,52 |
5.5 |
2.2 |
2 × 0,5 |
3.5 |
78,0 |
11925 |
0,0991 |
42 |
375 |
380 |
| 3×240 |
48/2,52 |
5.5 |
2.2 |
2 × 0,8 |
3.7 |
83,0 |
13959 |
0,0754 |
42 |
435 |
435 |
| 3×300 |
61/2,52 |
5.5 |
2.2 |
2 × 0,8 |
3.9 |
88,0 |
16314 |
0,0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2,97 |
5.5 |
2.3 |
2 × 0,8 |
4.1 |
95,0 |
19032 |
0,047 |
42 |
565 |
520 |
Certificaten
ISO-,CE, KEMA,IEC,RoHS, CCC,P3Cen nog meer andere op aanvraag
Besteladvies
Nominale spanning
Toepassingsnorm: IEC/BS/UL/GB
Aantal kernen
Geleidergrootte $ Constructie
Type isolatie
Gepantserd of ongepantserd. Indien pantser: het type en materiaal van het pantser
De vereiste van schede
Kabellengte en verpakkingsvereiste
Andere vereiste
